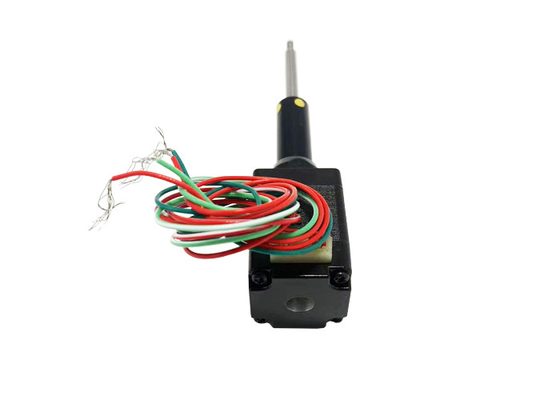

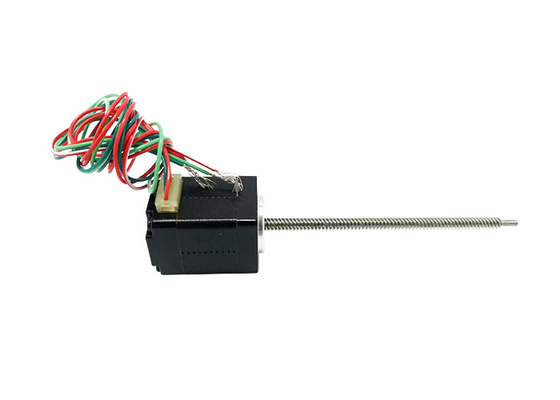

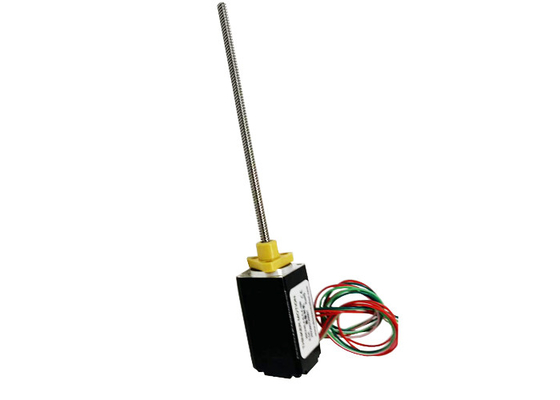

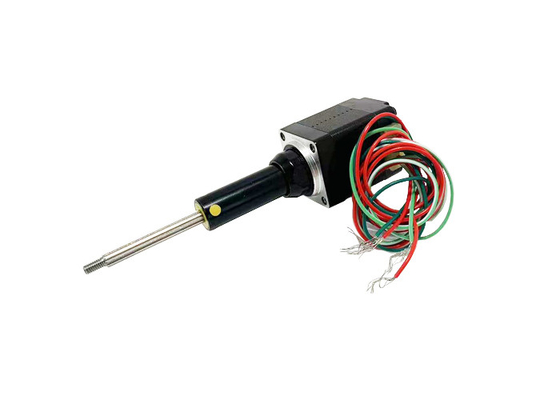

Moteur pas à pas hybride de la NEMA 8 (20mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, haute performance
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | VSM20HSM |
| Quantité de commande min | 1Unit |
| Prix | $33~$78/Unit |
| Détails d'emballage | Le paquet standard d'exportation, ou peut être adapté aux besoins du client |
| Délai de livraison | 15-30 jours de travail |
| Conditions de paiement | Western Union, T/T, L/C, MoneyGram |
| Capacité d'approvisionnement | 1000000 unités/année |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Taille de moteur | 20mm | Tension/phase | 2.5 / 6.3V |
|---|---|---|---|
| Actuel/phase | 0.5A | Résistance/phase | 5.1 / 12.5Ω |
| Inductance/phase | 1.5 / 4.5mH | Nombre de fils de connexion | 4 |
| Inertie de rotor | 2 g·² de cm | Ville | Changzhou |
Description de produit
Nema 8 (20 mm) moteur hybride pas à pas, bipolaire, à 4 conducteurs, vis ACME, faible bruit, longue durée de vie, haute performance

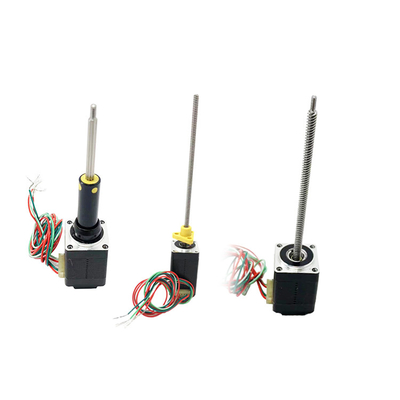

Ce moteur hybride pas à pas de 20 mm est disponible en trois types: à entraînement externe, à travers-axe et à travers-axe fixe.
Dessin de contour extérieur du moteur standard VSM20HSM:
Des descriptions:
|
Nom du produit |
Moteurs hybrides pas à pas à action externe de 20 mm |
|
Modèle |
VSM20HSM |
|
Le type |
moteurs hybrides pas à pas |
|
Angle de pas |
10,8° |
|
Voltage (V) |
2.5 / 6. Je vous en prie.3 |
|
Courant (A) |
0.5 |
|
Résistance (Ohms) |
5.1 / 12. Je vous en prie.5 |
|
Inductivité (mH) |
1.5 / 4. Je vous en prie.5 |
| fils de plomb | 4 |
|
Le couple de maintien (N.m.) |
0.02 / 0.04 |
|
Longueur du moteur (mm) |
30 / 42 |
| Température ambiante | -20°C à +50°C |
| Hausse de température | 80K au maximum. |
| Résistance diélectrique | 1mA max. @ 500V, 1KHz, une seconde. |
| Résistance à l'isolation | 100 MΩ min. @500 Vdc |
Certificats:
Paramètres électriques:
| Taille du moteur |
Voltage/ Phases (V) |
Actuel/ Phases (A) |
Résistance Phases (Ω) |
Inductivité/ Phases (mH) |
Nombre de fils de plomb |
Intérêt du rotor (g.cm)2) |
Le couple de maintien Le nombre d'étoiles |
Longueur du moteur L (mm) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
Paramètres techniques généraux:
| Dégagement radial | 0.02 mm maximum (450 g de charge) | Résistance à l'isolation | Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure à: |
| Dégagement axial | 0.08 mm maximum (450 g de charge) | Résistance diélectrique | Pour les appareils de commande électronique, le réglage de la fréquence d'alimentation doit être effectué à l'aide d'un système de commande électronique. |
| Charge radiale maximale | 15N (20 mm de la surface de la bride) | Classe d'isolation | Classe B (80K) |
| Charge axiale maximale | 5N | Température ambiante | -20°C à +50°C |
Spécifications des vis:
| Diamètre de vis en plomb ((mm) | Le plomb ((mm) | Étapes (mm) | Force d'arrêt de l'auto-verrouillage |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
courbe de couple-fréquence:
Condition d'essai:
Propulsion par hélicoptère, demi-micro-stepping, tension de conduite 24V
Domaines d'application:
Impression 3D:Les moteurs hybrides pas à pas de 20 mm peuvent être utilisés pour le contrôle du mouvement dans les imprimantes 3D pour entraîner la tête d'impression, la scène et le système de mouvement axial.
Équipement d'automatisation: Ces moteurs pas à pas sont couramment utilisés dans les équipements d'automatisation, tels que les machines d'emballage automatiques, les lignes d'assemblage automatiques, les bras robotiques de manutention automatique, etc.pour le contrôle précis de la position et de la vitesse.
La robotique:Dans le domaine de la robotique, des moteurs hybrides pas à pas de 20 mm sont utilisés pour contrôler les mouvements articulaires des robots pour un contrôle précis de l'attitude et de la position.
Machines-outils à commande numérique:Ces moteurs pas à pas sont également utilisés dans les machines-outils CNC pour entraîner des mouvements précis d'outils ou de tables pour un usinage de haute précision.
Équipement médical:Dans les équipements médicaux, des moteurs hybrides pas à pas de 20 mm peuvent être utilisés pour contrôler avec précision le mouvement des composants des équipements médicaux, tels que les robots chirurgicaux et les systèmes d'administration de médicaments.
Équipement automobile:Dans l'industrie automobile, ces moteurs pas à pas peuvent être utilisés pour contrôler la position et le mouvement des composants automobiles, tels que les systèmes de levage et d'abaissement des fenêtres, les systèmes de réglage des sièges,et ainsi de suite..
Une maison intelligente:Dans le domaine de la maison intelligente, des moteurs hybrides pas à pas de 20 mm peuvent être utilisés pour contrôler l'ouverture et la fermeture des rideaux, les caméras tournantes dans les systèmes de sécurité domestiques, etc.
Ce ne sont là que quelques-uns des domaines d'application courants des moteurs pas à pas hybrides de 20 mm, en fait, les moteurs pas à pas ont un large éventail d'applications dans diverses industries et domaines.Les scénarios d'utilisation spécifiques dépendent également de leurs spécifications particulières, les exigences en matière de performance et de contrôle.
L' avantage:
Précision et capacité de positionnement:Les moteurs hybrides pas à pas offrent une grande précision et une capacité de positionnement pour des mouvements de pas fins, souvent avec de faibles angles de pas tels que 1,8 degré ou 0,9 degré,résultant en un contrôle de position plus précis.
Le couple est élevé et la vitesse élevée:Les moteurs hybrides pas à pas sont structurellement conçus pour fournir un couple de sortie élevé et, avec le bon pilote et le bon contrôleur, une vitesse élevée.Cela les rend appropriés pour les applications qui nécessitent à la fois un couple élevé et un mouvement à grande vitesse.
Contrôle et programmation:Les moteurs hybrides pas à pas sont un système de commande en boucle ouverte avec une bonne maniabilité. Ils peuvent être contrôlés avec précision à chaque étape du mouvement par le contrôleur,résultant en séquences de mouvement hautement programmables et contrôlables.
Activer et contrôler facilement:Les moteurs hybrides pas à pas ont des circuits d'entraînement et de commande relativement simples par rapport aux autres types de moteurs.les codeurs) et peuvent être directement contrôlés par des pilotes et des contrôleurs appropriésCela simplifie la conception et l'installation des systèmes et réduit les coûts.
Haute fiabilité et stabilité:Les moteurs hybrides pas à pas offrent une fiabilité et une stabilité élevées en raison de leur construction simple, de leur petit nombre de pièces mobiles et de leur conception sans pinceau.avoir une longue durée de vie, et offrent des performances stables avec une utilisation et un fonctionnement appropriés.
Efficacité énergétique et faible bruit:Les moteurs hybrides pas à pas sont économes en énergie, fournissant un couple de sortie élevé à une puissance relativement faible.leur conférant un avantage dans les applications sensibles au bruit.
Exigences relatives à la sélection du moteur:
Direction de déplacement/monture
¢ Exigences de charge
¢Exigences relatives à l'accident vasculaire
¢ Exigences relatives à l'usinage final
Exigences de précision
¢ Exigences de rétroaction de l'encodeur
Exigences d'ajustement manuel
¢Exigences environnementales
