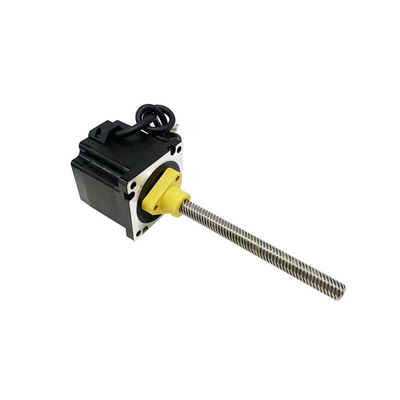

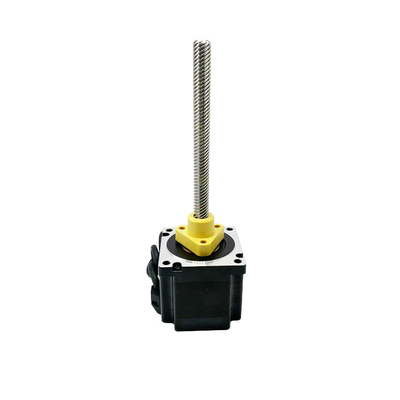

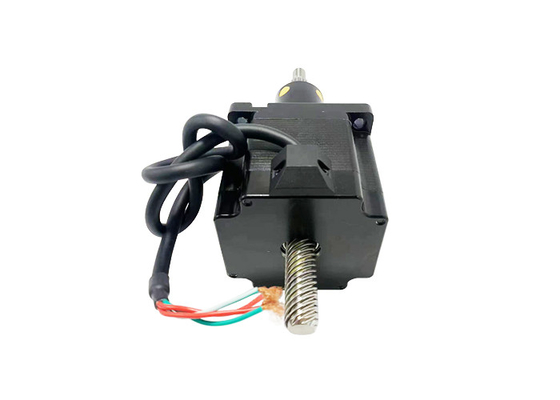

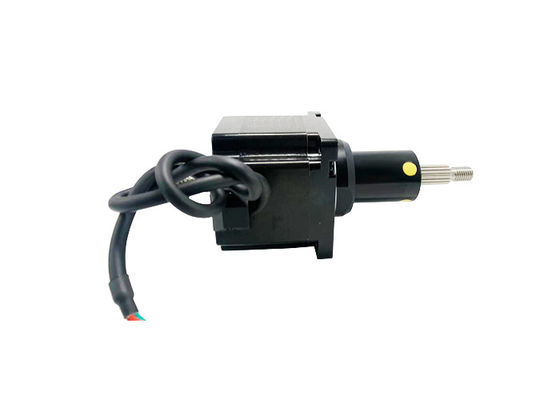

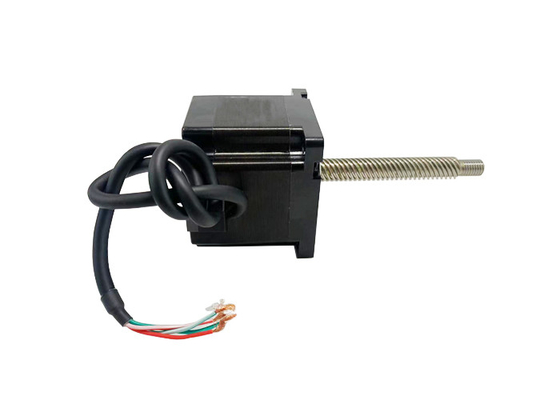

Moteur pas à pas hybride de la NEMA 34 (86mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, équipement formedical

  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
Lieu d'origine La Chine
Nom de marque VIC-TECH
Certification RoHS
Numéro de modèle VSM86HSM
Quantité de commande min 1Unit
Prix $100~$171/Unit
Détails d'emballage Le paquet standard d'exportation, ou peut être adapté aux besoins du client
Délai de livraison 15-30 jours de travail
Conditions de paiement Western Union, T/T, L/C, MoneyGram
Capacité d'approvisionnement 1000000 unités/année

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Taille de moteur 86mm Angle d'étape 1.8°
Tension (v) 3 / 4,8 (a) actuel 6
Résistance (ohms) 0.5 / 0,8 Inductance (MH) 4 / 8,5
Fils de connexion 4 Ville Changzhou
Laisser un message
Description de produit

Nema 34 (86 mm) moteur hybride pas à pas, bipolaire, à 4 conduits, vis ACME, faible bruit, longue durée de vie, équipement de formage

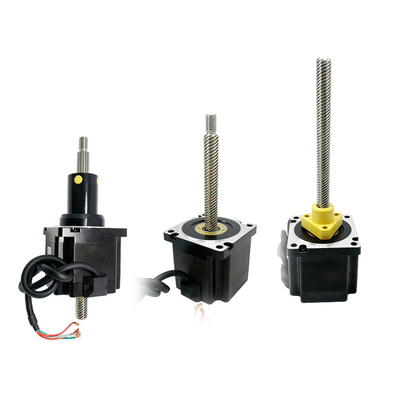

Ce moteur hybride pas à pas de 86 mm est disponible en trois types: à entraînement externe, à travers-axe et à travers-axe fixe.



Le moteur pas à pas ACME à vis à plomb convertit le mouvement rotatif en mouvement linéaire, avec l'utilisation d'une vis à plomb; la vis à plomb a diverses combinaisons de diamètre et de plomb,pour satisfaire différentes exigences d'application.

Le moteur pas à pas à vis en plomb est généralement utilisé dans les applications nécessitant un mouvement linéaire de précision, un faible bruit, un coût élevé, telles que les équipements médicaux, les appareils de télécommunication, etc.

ThinkerMotion propose une gamme complète de moteurs pas à pas à vis à plomb (NEMA 8, NEMA 11, NEMA 14, NEMA 17, NEMA 23, NEMA 24, NEMA 34) avec une plage de charge de 30 N à 2400 N et 3 types sont disponibles (externe, captive,autres que captives). Les personnalisations peuvent être traitées par demande, telles que la longueur de vis et l'extrémité de vis, le frein magnétique, le codeur, l'écrou anti-retour, etc.; et la vis de plomb peut également être revêtue de téflon sur demande.

Moteur pas à pas hybride de la NEMA 34 (86mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, équipement formedical 0





Des descriptions:



Nom du produit

 Moteurs hybrides pas à pas de 86 mm

Modèle

 VSM86HSM

Le type

 moteurs hybrides pas à pas

Angle de pas

 10,8°

Voltage (V)

 3/4. Je vous en prie.8

Courant (A)

 6

Résistance (Ohms)

 0.5 / 0.8

Inductivité (mH)

4/8. Je vous en prie.5
fils de plomb 4

Longueur du moteur (mm)

76/114
Température ambiante -20°C à +50°C
Hausse de température 80K au maximum.
Résistance diélectrique 1mA max. @ 500V, 1KHz, une seconde.
Résistance à l'isolation 100 MΩ min. @500 Vdc



Certificats:



Moteur pas à pas hybride de la NEMA 34 (86mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, équipement formedical 1

Paramètres électriques:

Taille du moteur

Voltage

/Phase

(V)

Actuel

/Phase

(A)

Résistance

/Phase

(Ω)

Inductivité

/Phase

(mH)

Nombre de

fils de plomb

Intérêt du rotor

(g.cm)2)

Poids du moteur

Le montant de l'aide

Longueur du moteur L

(mm)
86 3 6 0.5 4 4 1300 2400 76
86 4.8 6 0.8 8.5 4 2500 5000 114


Spécifications et paramètres de performance des vis en plomb:



Diamètre

(mm)

Le plomb

(mm)

Pas à pas

(mm)

Éteindre la force d'auto-verrouillage

(N)
15.875 2.54 0.0127 2000
15.875 3.175 0.015875 1500
15.875 6.35 0.03175 200
15.875 12.7 0.0635 50
15.875 25.4 0.127 20



Remarque: pour plus de spécifications de vis à plomb, veuillez nous contacter.



Tracé du contour extérieur du moteur VSM86HSM standard:



Moteur pas à pas hybride de la NEMA 34 (86mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, équipement formedical 2

Nom de l'entreprise:

La longueur de vis de plomb peut être personnalisée

L'usinage personnalisé est viable à l'extrémité de vis de plomb



Tracé de contour standard du moteur captif à moteur hybride pas à pas de 86 mm:

Moteur pas à pas hybride de la NEMA 34 (86mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, équipement formedical 3





Nom de l'entreprise:

L'usinage personnalisé est viable à l'extrémité de vis de plomb



Traitement S

(mm)

Dimension A

(mm)

 Dimension B (mm)
L = 76 L = 114
12.7 29.7 0 0
19.1 36.1 2.1 0
25.4 42.4 8.4 0
31.8 48.8 14.8 0
38.1 55.1 21.1 0
50.8 67.8 33.8 0
63.5 80.5 46.5 8.5


86 mm moteur hybride pas à pas standard à travers le moteur fixe dessin de contour:

Moteur pas à pas hybride de la NEMA 34 (86mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, équipement formedical 4

Nom de l'entreprise:

La longueur de vis de plomb peut être personnalisée

L'usinage personnalisé est viable à l'extrémité de vis de plomb



courbe de vitesse et de poussée:

Série 86 longueur du moteur 76 mm bipolaire
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis à plomb de Φ15,88 mm)



Moteur pas à pas hybride de la NEMA 34 (86mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, équipement formedical 5





Série 86 longueur du moteur 114 mm bipolaire
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis à plomb de Φ15,88 mm)





Moteur pas à pas hybride de la NEMA 34 (86mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, équipement formedical 6

Le plomb (mm) Vitesse linéaire (mm/s)
2.54 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43 12.7
3.175 1.5875 3.175 4.7625 6.35 7.9375 9.525 11.1125 12.7 14.2875 15.875
6.35 3.175 6.35 9.525 12.7 15.875 19.05 22.225 25.4 28.575 31.75
12.7 6.35 12.7 19.05 25.4 31.75 38.1 44.45 50.8 57.15 63.5
25.4 12.7 25.4 38.1 50.8 63.5 76.2 88.9 101.6 114.3 127





Condition d'essai:

Propulsion par hélicoptère, pas de rampage, demi-micro-stepping, tension de conduite 40V







Domaines d'application:



Machines-outils à commande numérique:Les moteurs pas à pas hybrides de 86 mm sont largement utilisés dans les machines-outils CNC pour contrôler le mouvement et la position des outils de coupe afin de réaliser des opérations d'usinage de haute précision.



Équipement d'automatisation:Les moteurs hybrides pas à pas de 86 mm peuvent être utilisés dans divers équipements d'automatisation, tels que les machines d'emballage automatiques, les systèmes de tri automatiques, les lignes de production automatisées, etc.pour le contrôle du mouvement et du positionnement.



Impression 3D:Dans le domaine de l'impression 3D, des moteurs pas à pas hybrides de 86 mm sont utilisés pour contrôler la position et le mouvement de la tête d'impression afin de réaliser des opérations d'impression précises.



Produits médicaux:Les moteurs hybrides pas à pas de 86 mm sont largement utilisés dans les dispositifs médicaux, tels que les pompes à seringue médicale, les robots médicaux, les équipements de balayage médical, etc., pour un contrôle précis de la position et le contrôle du mouvement.



Équipement de télécommunication:Les moteurs hybrides pas à pas de 86 mm peuvent être utilisés pour le positionnement et le contrôle de précision dans les équipements de télécommunications, tels que le système de positionnement des antennes de communication,contrôle précis de l'équipement en fibre optique.



Machines et appareils pour le textile:Dans l'industrie textile, des moteurs hybrides pas à pas de 86 mm peuvent être utilisés pour contrôler des machines à filer, des métiers à tisser et d'autres équipements afin d'assurer la précision et la stabilité du processus textile.



La robotique:Les moteurs hybrides pas à pas de 86 mm peuvent être utilisés dans une variété d'applications de robotique, y compris les robots industriels, les robots de service, les robots collaboratifs, etc., pour un mouvement et un fonctionnement précis.



Systèmes de stockage automatisés:Dans les systèmes automatisés d'entreposage et de logistique, des moteurs hybrides pas à pas de 86 mm peuvent être utilisés pour contrôler les bandes transporteuses, les ascenseurs,les empilatrices et autres équipements permettant d'obtenir un positionnement et une manipulation précis des articles.

L' avantage:



Mouvement lisse et précis:Les moteurs hybrides pas à pas de 86 mm peuvent réaliser un mouvement lisse et précis en raison de leur résolution de pas inhérente.réduire le risque de vibrations et assurer une performance de haute qualité.



Le couple est élevé à bas régime:Les moteurs hybrides pas à pas fournissent un couple de sortie élevé même à basse vitesse, ce qui les rend adaptés à des applications nécessitant une forte tenue ou un couple de démarrage.Cette caractéristique est particulièrement avantageuse dans les situations où le moteur doit maintenir sa position contre les forces extérieures.



Large gamme de résolutions de pas:Les moteurs hybrides pas à pas de 86 mm offrent une large gamme de résolutions d'étape, permettant un contrôle fin du mouvement.résultant en un mouvement plus lisse et une meilleure précision de position.

Facile à conduire et à contrôler: Les moteurs hybrides pas à pas ont une architecture simple d'entraînement et de contrôle, utilisant généralement des signaux d'impulsion et de direction.Cela les rend faciles à intégrer dans divers systèmes de contrôle, réduisant la complexité et le temps de développement.



Haute fiabilité et durabilité:Les moteurs hybrides pas à pas de 86 mm sont connus pour leur robustesse et leur longue durée de vie.sans compromettre les performances.



Solution rentable:Les moteurs hybrides pas à pas offrent une solution rentable par rapport à d'autres technologies de commande de mouvement, telles que les servomotors.les rendre adaptés aux applications où les considérations budgétaires sont importantes.



Applications polyvalentes:Les moteurs hybrides pas à pas de 86 mm trouvent des applications dans diverses industries, notamment la robotique, l'automatisation, la fabrication, l'impression 3D, les équipements médicaux, etc.Leur polyvalence leur permet d'être utilisés dans un large éventail d'applications nécessitant un positionnement et un contrôle précis..

Exigences relatives à la sélection du moteur:

“Direction de déplacement/monture

¢ Exigences de charge

¢Exigences relatives à l'accident vasculaire

¢ Exigences relatives à l'usinage final

Exigences de précision

¢ Exigences de rétroaction de l'encodeur

“Exigences d'ajustement manuel

¢Exigences environnementales
