Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm)

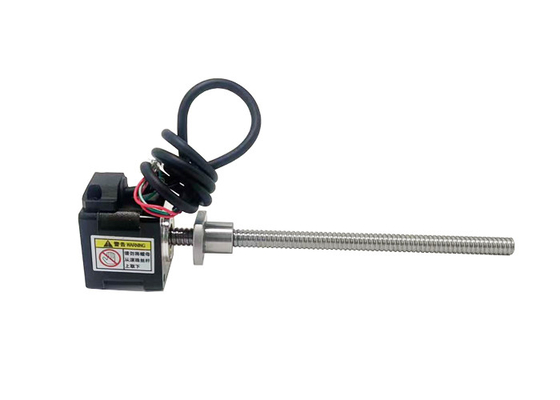

  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires

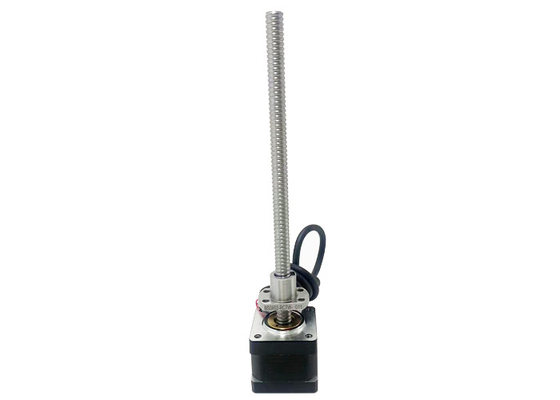

  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires

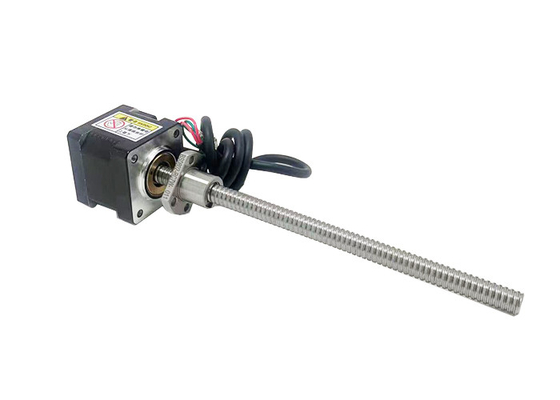

  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires

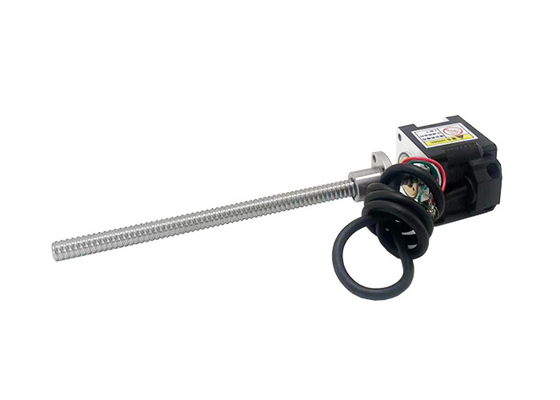

  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires

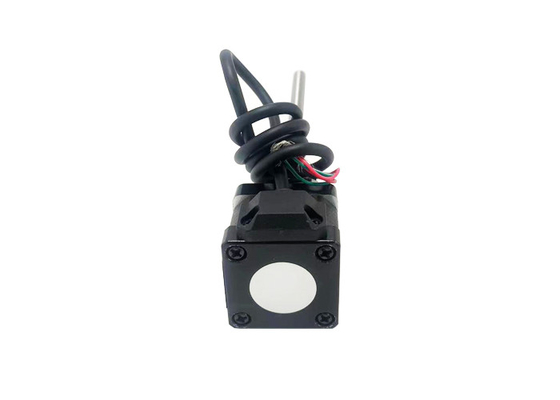

  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires

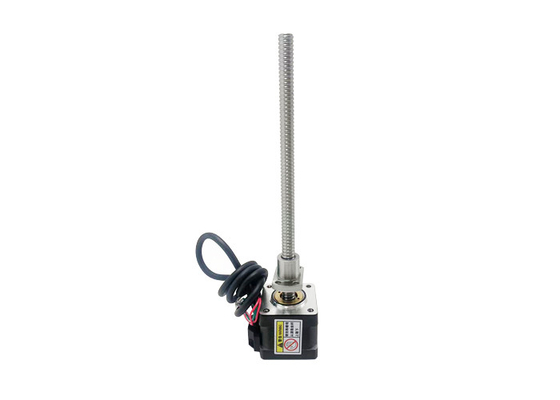

  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires
Lieu d'origine La Chine
Nom de marque VIC-TECH
Certification RoHS
Numéro de modèle VSM35BSHSM
Quantité de commande min 1Unit
Prix $85~$171/Unit
Détails d'emballage Le paquet standard d'exportation, ou peut être adapté aux besoins du client
Délai de livraison 15-30 jours de travail
Conditions de paiement Western Union, T/T, L/C, MoneyGram
Capacité d'approvisionnement 1000000 unités/année

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Taille du moteur 35 mm Angle de pas 10,8°
Voltage (V) 1.4 / 2,9 Courant (A) 1.5
Résistance (Ohms) 0.95 / 1,9 Inductance (MH) 1.5 / 2,3
fils de plomb 4 Ville Changzhou
Laisser un message
Description de produit

Nema 14 (35 mm) moteur pas à pas hybride à vis à bille 1,8° angle de marche Voltage 1,4 / 2,9V Courant 1,5A,4 fils de plomb

Nema 14 (35 mm) moteur hybride pas à pas, bipolaire, à 4 conducteurs, vis à bille, faible bruit, longue durée de vie, haute performance, certifié CE et RoHS.

Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 0





Des descriptions:



Nom du produit

 Moteur pas à pas à vis à bille hybride de 35 mm

Modèle

 VSM35BSHSM

Le type

 moteurs hybrides pas à pas

Angle de pas

 10,8°

Voltage (V)

 10,4 / 2. Je suis désolé.9

Courant (A)

 1.5

Résistance (Ohms)

 00,95 sur 1.9

Inductivité (mH)

 1.5 / 2. Je vous en prie.3
fils de plomb 4

Longueur du moteur (mm)

34 / 45
Température ambiante -20°C à +50°C
Hausse de la température 80K au maximum.
Résistance diélectrique 1mA max. @ 500V, 1KHz, une seconde.
Résistance à l'isolation 100 MΩ min. @500 Vdc



Certificats:



Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 1

Paramètres électriques:

Taille du moteur

Voltage/

Phases

(V)

Actuel/

Phases

(A)

Résistance

Phases

(Ω)

Inductivité/

Phases

(mH)

Nombre de

fils de plomb

Intérêt du rotor

(g.cm)2)

Poids du moteur

Le montant de l'aide

Longueur du moteur L

(mm)
35 1.4 1.5 0.95 1.4 4 20 190 34
35 2.9 1.5 1.9 3.2 4 30 230 47

Dessin de contour extérieur du moteur standard VSM35BSHSM:

Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 2

Nom de l'entreprise:

La longueur de vis de plomb peut être personnalisée

L'usinage personnalisé est viable à l'extrémité de vis de plomb

Veuillez nous contacter pour plus de spécifications de vis à billes.



VSM35BSHSMBall nut 0801 ou 0802 dessin de contour:

Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 3



Le dessin de contour de l'écrou 1202 du VSM35BSHSMBall

Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 4



Le dessin de contour de l'écrou 1205 VSM35BSHS:

Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 5



VSM35BSHSMBall nut 1210 dessin de contour:

Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 6



courbe de vitesse et de poussée:

35 série 34mm longueur du moteur bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée



Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 7



35 série 47mm longueur du moteur bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée





Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 8

Le plomb (mm) Vitesse linéaire (mm/s)
1 1 2 3 4 5 6 7 8 9 10
2 2 4 6 8 10 12 14 16 18 20
5 5 10 15 20 25 30 35 40 45 50
10 10 20 30 40 50 60 70 80 90 100

Condition d'essai:Propulsion par hélicoptère, pas de rampe, demi-micro-stepping, tension d'entraînement 24V





Domaines d'application:



Automatisation industrielle



Machines à commande numérique



Impression 3D



Dispositifs médicaux



Équipement de laboratoire



Systèmes optiques



Emballage et étiquetage



Équipement à semi-conducteurs



L' avantage:



Haute précision de positionnement



Excellente débit de couple



Haute efficacité



Faible vibration et bruit



Fiabilité et durabilité



Taille compacte



Facile de commander et d'utiliser



Exigences relatives à la sélection du moteur:

“Direction de déplacement/monture

¢ Exigences de charge

¢Exigences relatives à l'accident vasculaire

¢ Exigences relatives à l'usinage final

Exigences de précision

¢ Exigences de rétroaction de l'encodeur

“Exigences d'ajustement manuel

¢Exigences environnementales



Atelier de production:

Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 9

Tension hybride 1,4/2.9V 1.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 14 (35mm) 10
