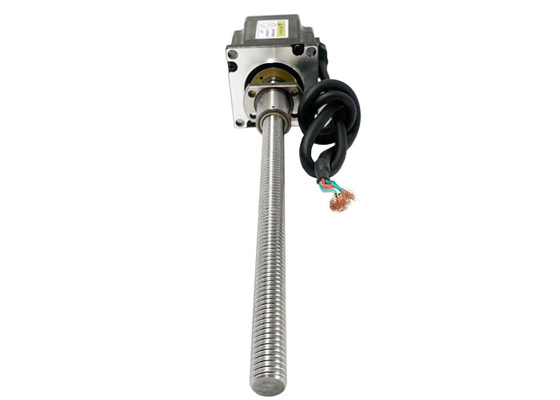

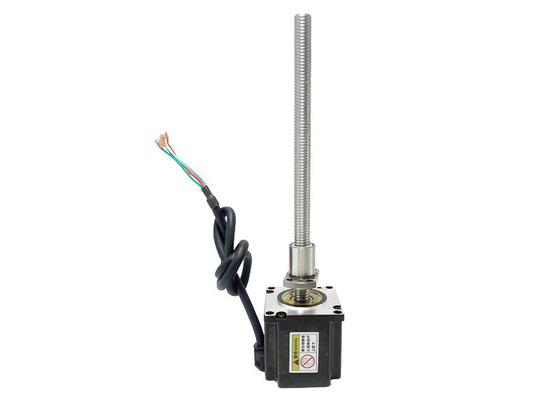

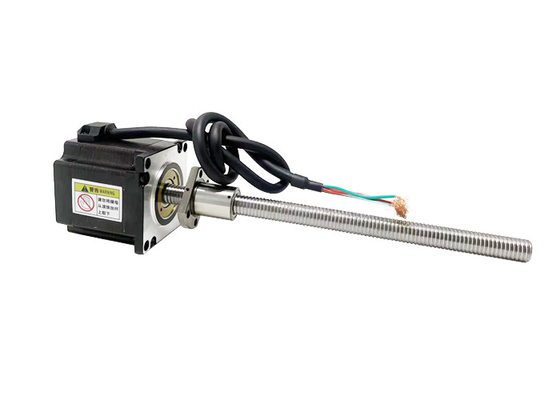

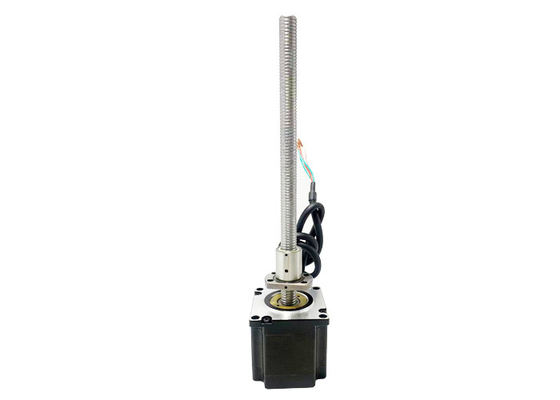

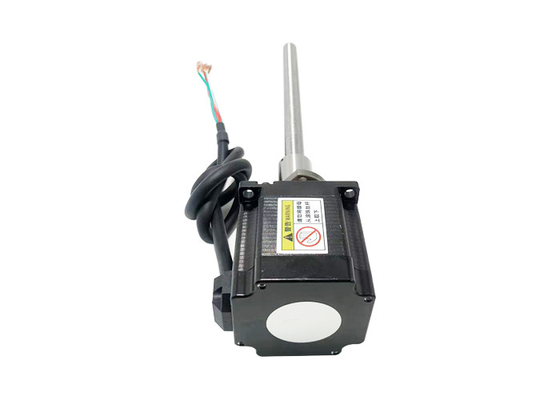

Fils de connexion hybrides de l'angle 4 d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 23 (57mm) pour l'équipement diagnostique médical
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | VSM57BSHSM |
| Quantité de commande min | 1Unit |
| Prix | $85~$200/Unit |
| Détails d'emballage | Le paquet standard d'exportation, ou peut être adapté aux besoins du client |
| Délai de livraison | 15-30 jours de travail |
| Conditions de paiement | Western Union, T/T, L/C, MoneyGram |
| Capacité d'approvisionnement | 1000000 unités/année |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Taille de moteur | 57mm | Angle d'étape | 1.8° |
|---|---|---|---|
| Tension (v) | 2.3 / 3/3,1/3,8 | (a) actuel | 3/4 |
| Résistance (ohms) | 0.75/1/0.78/0.95 | Inductance (MH) | 2.5/4.5/3.3/4.5 |
| Fils de connexion | 4 | Ville | Changzhou |
Description de produit
Nema 23 (57 mm) moteur pas à pas à vis à bille hybride 1,8° Angle de marche 4 fils de plomb pour équipement de diagnostic médical
Nema 23 (57 mm) moteur hybride pas à pas, bipolaire, à 4 pistes, vis à bille, faible bruit, longue durée de vie, haute performance, certifié CE et RoHS.
Grande capacité de charge, faible vibration, faible bruit, vitesse rapide, réponse rapide, fonctionnement en douceur, longue durée de vie, précision de positionnement élevée (jusqu'à ± 0,005 mm)
Des descriptions:
|
Nom du produit |
Moteur pas à pas à vis à bille hybride de 57 mm |
|
Modèle |
Le nombre de personnes concernées par l'établissement est le suivant: |
|
Le type |
moteurs hybrides pas à pas |
|
Angle de pas |
10,8° |
|
Voltage (V) |
2.3 / 3 / 3.1 / 3. Je vous en prie.8 |
|
Courant (A) |
3 / 4 |
|
Résistance (Ohms) |
00,75 / 1 / 0,78 / 0.95 |
|
Inductivité (mH) |
2Je suis désolé.5 |
| fils de plomb | 4 |
|
Longueur du moteur (mm) |
45 / 55 / 65 / 75 |
| Température ambiante | -20°C à +50°C |
| Hausse de température | 80K au maximum. |
| Résistance diélectrique | 1mA max. @ 500V, 1KHz, une seconde. |
| Résistance à l'isolation | 100 MΩ min. @500 Vdc |
Certificats:
Paramètres électriques:
| Taille du moteur |
Voltage /Phase (V) |
Actuel /Phase (A) |
Résistance /Phase (Ω) |
Inductivité /Phase (mH) |
Nombre de fils de plomb |
Intérêt du rotor (g.cm)2) |
Poids du moteur Le montant de l'aide |
Longueur du moteur L (mm) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
Dessin de contour extérieur du moteur standard VSM57BSHSM:
Nom de l'entreprise:
La longueur de vis de plomb peut être personnalisée
L'usinage personnalisé est viable à l'extrémité de vis de plomb
Veuillez nous contacter pour plus de spécifications de vis à billes.
Le dessin de contour de l'écrou 1202 du VSM57BSHSMBall
VSM57BSHSMBall nut 1205 dessin de contour:
VSM57BSHSMBall nut 1210 dessin de contour:
courbe de vitesse et de poussée:
57 série 45mm longueur du moteur bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée
57 série 55 mm longueur du moteur bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée
| Le plomb (mm) | Vitesse linéaire (mm/s) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Condition d'essai:Propulsion par hélicoptère, pas de rampage, demi-micro-stepping, tension de conduite 40V
57 série 65mm longueur du moteur bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée
57 série 75 mm longueur du moteur bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée
| Le plomb (mm) | Vitesse linéaire (mm/s) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Condition d'essai:Propulsion par hélicoptère, pas de rampage, demi-micro-stepping, tension de conduite 40V
Domaines d'application:
Équipement de diagnostic médical:Les moteurs pas à pas à vis à bille hybrides de 57 mm peuvent être utilisés dans les équipements de diagnostic médical tels que les scanners d'image, les scanners CT, les équipements à rayons X, les instruments d'IRM, etc.Leur contrôle de position et leur stabilité de haute précision permettent un mouvement et un positionnement précis lors de l'acquisition et du traitement d'images médicales.
Instruments pour les sciences de la vieDans la recherche et l'expérimentation en sciences de la vie, des moteurs pas à pas hybrides à vis à bille de 57 mm sont utilisés dans des systèmes automatisés de traitement de liquide, des équipements de dépistage à haut débit, des dispositifs de culture cellulaire,séquenceurs de gènesLa haute précision et la fiabilité de ces moteurs leur permettent de répondre à la demande de contrôle précis du mouvement et de la position dans les équipements expérimentaux.
La robotique:Les moteurs pas à pas hybrides à vis à bille de 57 mm sont largement utilisés en robotique pour les entraînements conjoints, le mouvement du bras robotique et le positionnement de précision.haute résolution et faible bruit pour répondre à la demande de mouvement et de contrôle de précision dans les applications de robotique.
Équipement laser:Les moteurs pas à pas hybrides à vis à bille de 57 mm peuvent être utilisés dans les équipements laser pour des tâches telles que l'ajustement de la mise au point, la table panoramique et le contrôle de la trajectoire optique.Son contrôle de position de haute précision et sa stabilité lui permettent de réaliser une mise au point et un positionnement précis du faisceau laser.
Instruments d'analyse:Dans divers types d'instruments d'analyse de laboratoire, des moteurs pas à pas hybrides à vis à bille de 57 mm peuvent être utilisés dans le traitement automatisé des échantillons, les systèmes d'alimentation des échantillons, les chromatographes liquides,Chromatographes à gazLe mouvement de haute précision et les performances stables de ces moteurs jouent un rôle important dans l'amélioration de la précision et de l'efficacité des analyses en laboratoire.
Équipements de production de semi-conducteurs et électroniques:Les moteurs pas à pas hybrides à vis à bille de 57 mm sont utilisés pour le positionnement de précision et le contrôle d'automatisation dans les équipements de production de semi-conducteurs et d'électronique.ils peuvent être utilisés dans les équipements d'essai de puces à semi-conducteurs, machines d'emballage, technologie de montage de surface, fabrication de cartes de circuits imprimés et autres domaines pour fournir un contrôle de mouvement fiable à grande vitesse, de haute précision.
Équipements d'automatisation non standard et divers types d'équipements d'automatisation:Les moteurs pas à pas hybrides à vis à bille de 57 mm conviennent à une large gamme d'équipements d'automatisation non standard et de lignes de production automatisées.systèmes d'assemblage automatiqueIls fournissent un contrôle de position précis et des performances de mouvement fiables pour répondre aux besoins d'automatisation dans différents domaines.
L' avantage:
Ratio couple/inertie élevé:Les moteurs pas à pas hybrides à vis à bille ont un rapport couple/inertie élevé, ce qui signifie qu'ils peuvent fournir un couple de sortie significatif par rapport à leur taille et à leur poids.Cela les rend idéales pour les applications qui nécessitent un couple élevé dans un facteur de forme compact, comme la robotique, les machines CNC et les systèmes d'automatisation.
Accélération et décélération élevées:Ces moteurs sont capables d'accélérer et de décélérer rapidement, ce qui permet des mouvements rapides et précis.La faible inertie du rotor et le couple élevé permettent au moteur de répondre rapidement aux signaux de commande, ce qui se traduit par des temps de démarrage et d'arrêt plus rapides et une meilleure performance globale du système.
Le micro pas à pas:Les moteurs pas à pas hybrides à vis à bille sont bien adaptés au fonctionnement de microstep, ce qui permet une résolution plus fine et un contrôle de mouvement plus fluide.Le micro-stepping divise chaque étape complète en petites étapes.Cette fonctionnalité est particulièrement bénéfique dans les applications nécessitant un mouvement lisse et précis.comme les imprimantes 3D et les systèmes de positionnement linéaire.
Réaction négative faible:Le mécanisme de vis à bille dans ces moteurs aide à minimiser les contre-réactions, qui sont le jeu ou la clearance entre le rotor et la charge.comme il y a une perte de mouvement minimale lors du changement de direction ou de l'inversion du mouvementCeci est essentiel pour les applications nécessitant un positionnement précis et répétable, telles que les machines de pick-and-place et les systèmes optiques.
Réaction dynamique élevée:La combinaison du moteur hybride pas à pas et du mécanisme à vis à bille permet une réponse dynamique élevée, ce qui signifie que le moteur peut suivre rapidement et avec précision les changements du signal de commande.Cette réactivité est essentielle pour les applications impliquant des changements rapides de vitesse, direction ou position, tels que les systèmes d'usinage à grande vitesse et de contrôle dynamique du mouvement.
Efficacité thermique:Les moteurs pas à pas hybrides à vis à bille sont conçus pour avoir un bon rendement thermique, ce qui permet une dissipation de chaleur efficace pendant le fonctionnement.Cela aide à prévenir la surchauffe et assure des performances stables du moteur, même lors d'une utilisation prolongée ou lors d'applications exigeantes.
Solution rentable:Les moteurs pas à pas hybrides à vis à bille offrent une solution rentable pour les applications nécessitant une grande précision et un couple élevés.Les moteurs hybrides pas à pas offrent un équilibre entre performanceIls sont souvent le choix préféré pour les applications où le coût est un facteur important, sans compromettre la qualité et les performances.
Exigences relatives à la sélection du moteur:
Direction de déplacement/monture
¢ Exigences de charge
¢Exigences relatives à l'accident vasculaire
¢ Exigences relatives à l'usinage final
Exigences de précision
¢ Exigences de rétroaction de l'encodeur
Exigences d'ajustement manuel
¢Exigences environnementales
