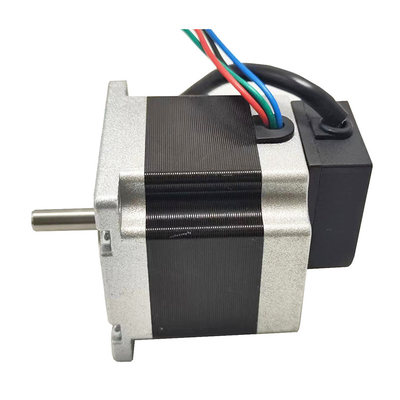

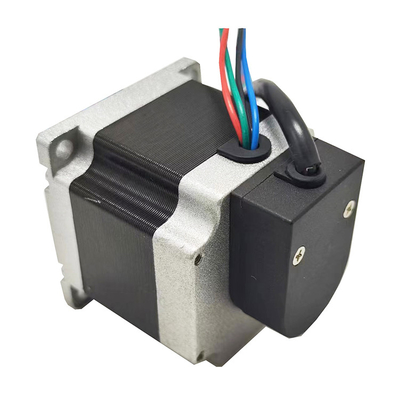

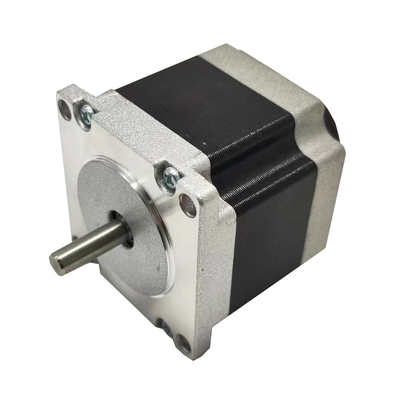

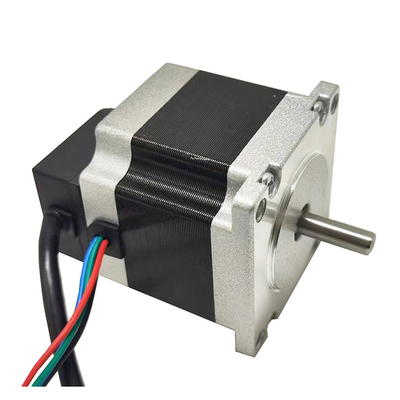

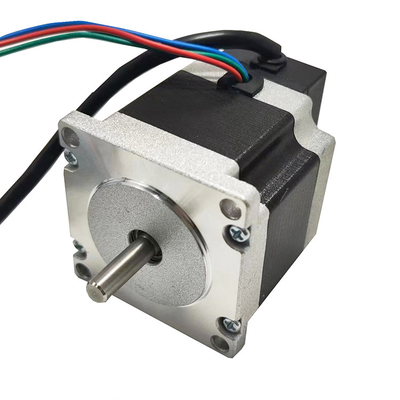

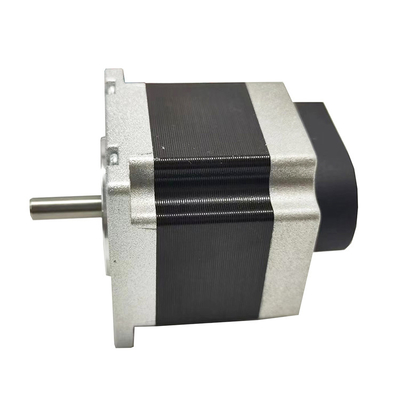

Moteur pas à pas hybride NEMA 23 de haute précision 57HS51 57mm avec encodeur optique 500 résolution PPR

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
Lieu d'origine Jiangsu, Chine (continent)
Nom de marque VIC-TECH
Certification RoHS
Numéro de modèle Pour les produits de la catégorie 1
Quantité de commande min 1 Unité
Prix $25 - $45 / Units
Détails d'emballage Le paquet standard d'exportation, ou peut être adapté aux besoins du client
Délai de livraison 15-30 jours de travail
Conditions de paiement T/T, Western Union et MoneyGram
Capacité d'approvisionnement 10000 unités par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Type de moteur Moteur pas à pas hybride Taille de moteur Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
Actuel 1 à 4 A/phase Type d'encodeur Encodeur optique
Résolution d'encodeur 500 PPR Angle d'étape 1.8°/Step
Laisser un message
Description de produit

Moteur pas à pas hybride NEMA 23 de haute précision 57HS51 57mm avec encodeur optique 500 résolution PPR

C'est un moteur hybride pas à pas de 57 mm avec un codeur optique en bas.

Le moteur hybride pas à pas de 57 mm a un angle de pas de 1,8°, également connu sous le nom de moteur NEMA 23.

Ce moteur est largement utilisé pour le contrôle de haute précision.

Pour atteindre la boucle fermée, pour un contrôle plus précis, un codeur est nécessaire pour fournir un signal de rétroaction.

L'encodeur utilisé est un encodeur optique, et nous avons différentes résolutions, y compris 500, 1000, 2000 PPR et plus.

Le codeur contient trois canaux: signal A, signal B et signal index.



La taille du moteur est de 57 mm, et nous avons différentes hauteurs en option.

Avec une plus grande hauteur, le moteur a un couple plus grand, un poids plus grand et un coût plus élevé.

Veuillez confirmer les paramètres du moteur et du codeur avant de confirmer la commande.




Dimension mécanique: mm



Moteur pas à pas hybride NEMA 23 de haute précision 57HS51 57mm avec encodeur optique 500 résolution PPR 0

Applications typiques

  • Imprimante 3D
  • Équipement de surveillance
  • Machines médicales
  • Vendeuse automatique
  • Véhicule d'ingénierie
  • Machines de gravure CNC
  • Appareil de guichet automatique

Paramètres du moteur:

Angle de pas

(°)

Longueur du moteur

(mm)

couple de maintien

(kg*cm)

Actuel

/phase

(A/phase)

Résistance

(Ω/phase)

Inductivité

(mH/phase)

Numéro de

les conduites

Inertie de rotation

(g*cm)2)

Le poids

(KG)
0.9 41 3.9 1 5.7 8 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 9 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4



Paramètres du codeur:

Type de codeur Encodeur optique
Résolution Le montant de l'allocation est calculé en fonction de l'indicateur d'imposition.
Signal de sortie Signal A, B, indice
Énergie électrique 5V en courant continu
Fréquence maximale de réponse 100 kHz
Vitesse maximale de rotation 3 000 tours par minute





courbe de couple pour référenceLes produits ci-dessus ne sont que des modèles représentatifs, nous pouvons personnaliser les produits selon les exigences du client.Inclut la longueur et le diamètre de l'arbre.

Présentation détaillée du produit

Moteur pas à pas hybride NEMA 23 de haute précision 57HS51 57mm avec encodeur optique 500 résolution PPR 1





À propos du moteur hybride pas à pas:

Les moteurs pas à pas hybrides ont généralement une forme carrée, et un moteur pas à pas peut être identifié par sa forme extérieure unique.

Un moteur hybride pas à pas a un angle de pas de 1,8° ((200 pas/révolution) ou un angle de pas de 0,9° (400 pas/révolution).

Il y a plusieurs façons de nommer un moteur hybride pas à pas:

Par unité métrique (unité: mm) ou par unité impériale (unité: pouce)

Par exemple, un moteur de 42 mm = un moteur pas à pas de 1,7 pouce.

Ainsi, un moteur de 42 mm peut également être appelé moteur NEMA 17.

Nom du moteur hybride pas à pas:

Par exemple, le moteur pas à pas 42HS40:

42 signifie que la taille est de 42 mm, donc c'est un moteur NEMA17.

HS signifie moteur hybride pas à pas.

40 signifie que la hauteur est 40 mm moteur.

Nous avons différentes hauteurs pour les clients à choisir, avec une plus grande hauteur, un moteur aura un couple plus élevé, un poids plus grand, et un prix plus élevé.

Voici la structure interne d'un moteur hybride pas à pas régulier.



Application du moteur hybride pas à pas:

En raison de la haute résolution des moteurs hybrides pas à pas (200 ou 400 pas par tour), ils sont largement utilisés pour des applications nécessitant une grande précision, telles que:

Impression 3D

Contrôle industriel (CNC, fraiseuse automatique, machines textiles)

Appareils périphériques pour ordinateurs

Machines à emballer

Et d'autres systèmes automatiques nécessitant un contrôle de haute précision.
