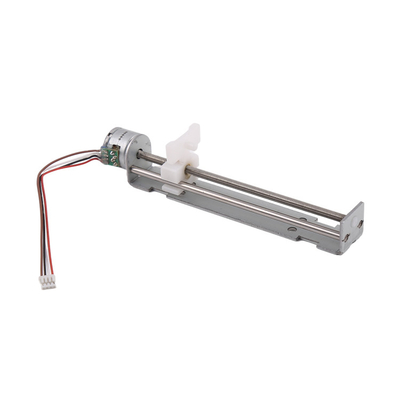

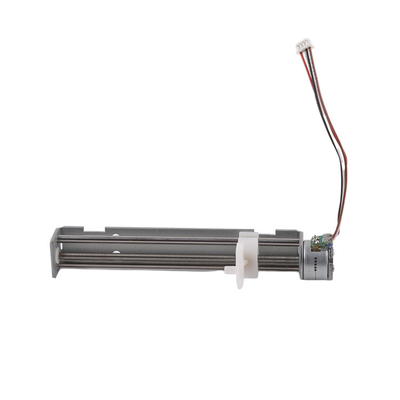

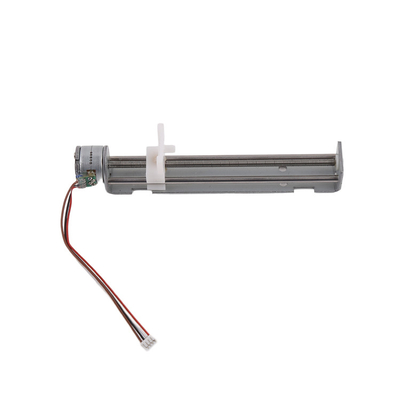

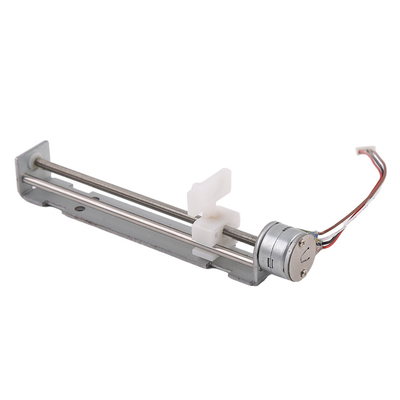

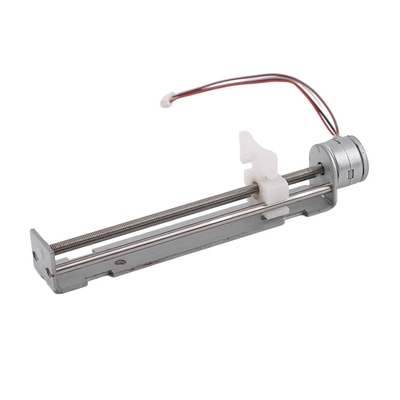

Moteur pas à pas linéaire à vis à plomb de 18 degrés 15 mm pour dispositifs médicaux
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | Pour les appareils à moteur: |
| Quantité de commande min | 1Unité |
| Prix | $8-$15/unit |
| Détails d'emballage | Le produit est emballé avec du coton de perle, et l'extérieur est dans un carton. |
| Délai de livraison | 10~30 jours après réception du paiement d'échantillon |
| Conditions de paiement | MoneyGram, Western Union, carte de crédit, T/T, L/C |
| Capacité d'approvisionnement | 100000 unités/année |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Numéro de modèle | Pour les appareils à moteur: | Phases | 2, 2 |
|---|---|---|---|
| Le type | Magnéte permanent | Courant / phase | 400 mA |
| Voltage nominal | 6V à 12V de courant continu | Résistance de la bobine | 15Ω±10% |
| Taille | diamètre de 15mm | Certification | ISO, RoHS |
| vis sans fin | M3*P0.5 | ||
| Surligner | Moteur pas à pas à vis en plomb M3,Moteur pas à pas linéaire à 18 degrés,Moteur pas à pas linéaire 15 mm |
||
Description de produit
18 degrés d'angle de pas M3 moteur pas à pas linéaire à vis à plomb 15 mm applicable aux dispositifs médicaux, etc.
Définition
SM15-80L est un moteur pas à pas avec un diamètre de 15 mm. La hauteur de la vis est de M3P0,5 mm, (Déplacez 0,25 mm en une seule étape. Si elle doit être plus petite, un entraînement de subdivision peut être utilisé),et la course effective de la vis est de 80 mm. Le moteur a un curseur POM blanc. Comme il s'agit d'une production de moule, il peut économiser des coûts. Il peut également personnaliser le curseur en laiton en fonction des besoins du client. Cependant, le curseur a besoin d'un traitement CNC,Le coût et la structure permettant, il est recommandé de préférer le curseur en plastique pour la production
Le plus grand avantage du curseur en laiton est qu'il est soutenu par deux roulements linéaires,qui fournissent un solide soutien au curseur et assurent que le curseur peut se déplacer en douceur même sous une charge élevée.
Par conséquent, le curseur en laiton a une meilleure stabilité et un prix plus élevé est entièrement justifié.
Pour la course de la tige de vis, compte tenu de votre espace d'installation, nous pouvons également personnaliser le support avec courte course pour économiser l'espace d'installation
Paramètres
| Nom du produit | moteur pas à pas de 15 mm de diamètre avec vis et coulissant en plomb |
| Modèle | VSM15-80L |
| Max. fréquence de démarrage | Plus de 1100 PPS min. |
| Fréquence maximale de réponse | Plus de 1600 PPS par minute. |
| Voltage | 12 V |
| Le couple de sortie | 500 gf-cm min. (AT 129 PPS, 12 V de courant continu) |
| Classe d'isolation | Classe E pour les bobines |
| Résistance à l'isolation | 100 V AC pendant une seconde |
| Résistance à l'isolation | 50 MΩ (DC 100 V) |
| Plage de température de fonctionnement | -20 ~ +50 °C |
| Température de surface du moteur | 80 °C |
| Service OEM et ODM | Disponible |
Exemple de référence de type personnalisé
Ce moteur pas à pas linéaire est largement utilisé dans les dispositifs médicaux, les scanners, les instruments automobiles, les systèmes de sécurité, les équipements de soudage à la fibre optique et d'autres domaines.
Dessin de conception
Scénarios d'application
Service de personnalisation
La conception du moteur peut être ajustée en fonction des exigences du client, notamment:
Diamètre du moteur: nous avons des moteurs de 6 mm, 8 mm, 10 mm, 15 mm et 20 mm de diamètre
Résistance de la bobine/tension nominale: la résistance de la bobine est réglable, et avec une résistance plus élevée, la tension nominale du moteur est plus élevée.
Conception du support/longueur de vis: si le client souhaite que le support soit plus long/court, avec une conception spéciale telle que des trous de montage, il est réglable.
PCB + câbles + connecteur: la conception des PCB, la longueur du câble et la hauteur du connecteur sont tous réglables, ils peuvent être remplacés en FPC si les clients en ont besoin.
Temps de réalisation et informations sur l'emballage
Délai de réalisation des échantillons:
Moteurs standard en stock: dans un délai de 3 jours
Moteurs standard qui ne sont pas en stock: dans les 15 jours
Produits personnalisés: environ 25 à 30 jours (selon la complexité de la personnalisation)
Temps de production pour la construction d'un nouveau moule: généralement environ 45 jours
Délai de production en série: en fonction de la quantité de commande
Emballage:
Les échantillons sont emballés dans une éponge en mousse avec une boîte en papier, expédiés par express
Production de masse, les moteurs sont emballés dans des cartons ondulés avec une pellicule transparente à l'extérieur. (expédition aérienne)
En cas d'expédition par voie maritime, le produit sera emballé sur palettes
Méthode de transport
Pour les échantillons et l'expédition aérienne, nous utilisons Fedex/TNT/UPS/DHL.(5 à 12 jours pour le service express)
Pour le transport maritime, nous utilisons notre agent de transport, et nous expédions depuis le port de Shanghai.(45 à 70 jours pour le transport maritime)
Questions fréquentes
1- Vous êtes fabricant?
Oui, nous sommes une manufacture, et nous produisons principalement des moteurs pas à pas.
2Où est votre usine?
Notre usine est située à Changzhou, Jiangsu. Oui, vous êtes les bienvenus pour nous rendre visite.
3- Vous pouvez fournir des échantillons gratuits?
Non, nous ne fournissons pas d'échantillons gratuits, les clients ne traitent pas les échantillons gratuits équitablement.
4- Qui paie les frais de port?
Les clients paient les frais d'expédition.
Si vous pensez avoir une méthode d'expédition moins chère/plus pratique, nous pouvons utiliser votre compte d'expédition.
5Je peux commander un moteur?
Nous n'avons pas de MOQ, et vous ne pouvez commander qu'un seul échantillon.
Mais nous vous recommandons de commander un peu plus, juste au cas où le moteur serait endommagé pendant vos tests, et vous pourriez avoir une sauvegarde.
6Nous développons un nouveau projet, pouvez-vous fournir un service de personnalisation?
Nous avons plus de 20 ans d'expérience dans l'industrie du moteur pas à pas.
Nous avons développé de nombreux projets, nous pouvons fournir un ensemble complet de personnalisation de dessin de conception à la production.
Nous sommes convaincus que nous pouvons vous donner quelques conseils/suggestions pour votre projet de moteur pas à pas.
Si vous vous inquiétez de questions confidentielles, oui, nous pouvons signer un contrat de confidentialité.
7Vous vendez des pilotes?
Oui, nous vendons des pilotes, mais ils ne conviennent qu'à des essais provisoires, pas à la production de masse.
Nous ne produisons pas de pilotes, nous ne produisons que des moteurs pas à pas
