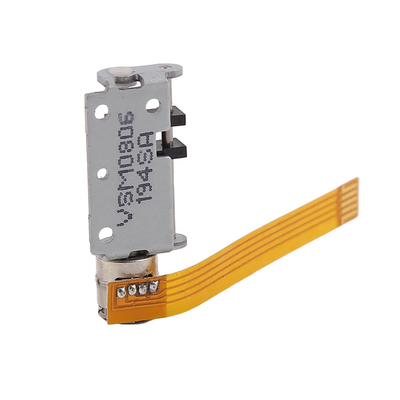

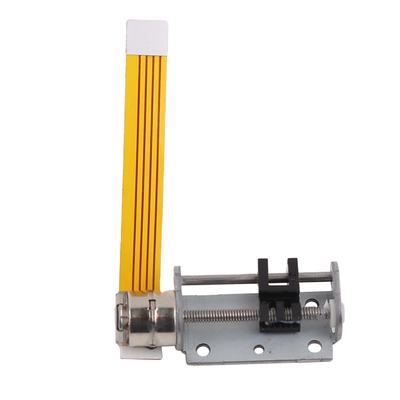

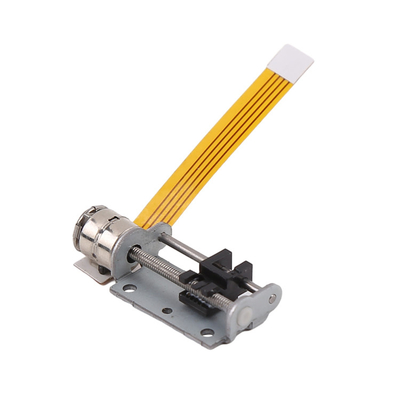

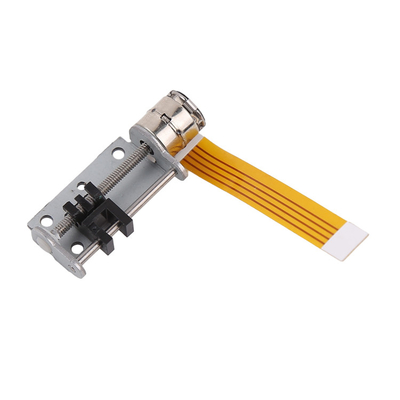

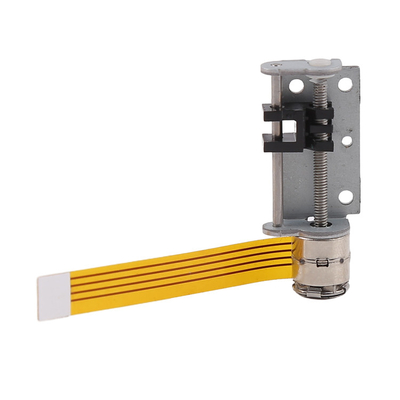

Moteur pas à pas linéaire de lentille d'appareil photo

Name: Moteur pas à pas linéaire de lentille d'appareil photo
Brand: VIC-TECH
SKU: VSM0806
Price: 3 USD
Availability: InStock
Rating: 4.7 (140 reviews)

Lieu d'origine	Chine
Nom de marque	VIC-TECH
Certification	RoHS
Numéro de modèle	VSM0806
Quantité de commande min	1Unité
Prix	$3~$7/Unit
Détails d'emballage	Le produit est emballé avec du coton de perle, et l'extérieur est dans un carton.
Délai de livraison	10~30 jours après réception du paiement d'échantillon
Conditions de paiement	MoneyGram, Western Union, carte de crédit, T/T, L/C
Capacité d'approvisionnement	100000 unités/année

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

Détails sur le produit

Numéro de modèle	VSM0806	Phases	2
Le type	Magnéte permanent	Courant / phase	0.3A
Voltage nominal	3.3V	Résistance de la bobine	20Ω±10%
Passe-partout	18	Taille	DIA8*L33mm
Surligner	Moteur pas à pas linéaire mini-glisseur , 3.3VDC moteur pas à pas linéaire , Moteur pas à pas 8 mm

Laisser un message

Description de produit

Moteur à pas linéaire de lentille de l'appareil photo

Définition

Le VSM0806 est un moteur à micro pas linéaire. La tige de vis est de M2P0,4 mm et la hauteur de vis de l'arbre de sortie est de 0,4 mm. La vis est tournée en poussée à travers la tige de vis et la tige de vis.

L'angle de marche de base du moteur est de 18 degrés, et le moteur fait 20 pas chaque semaine, de sorte que la résolution de déplacement peut atteindre 0,02 mm, atteignant l'objectif de contrôle de précision.

L'actionneur est entraîné par une division.

En raison de sa petite taille, de sa haute précision, de son contrôle facile et d'autres excellentes caractéristiques, ce micro moteur pas à pas est largement utilisé dans les appareils photo, les instruments optiques, les lentilles,dispositifs médicaux de précision, serrures automatiques et autres champs.

La partie d'entrée du moteur du FPC peut être modifiée en forme d'épingle de fil de connexion, de PCB, etc. selon les exigences du client.

Le support de montage peut être remplacé selon les exigences du client.

Paramètres

Nom du produit	Moteur pas à pas micro-linéaire de 8 mm
Modèle	Le numéro de série VSM0806
Max. fréquence de démarrage	Pour les véhicules à moteur électrique à commande numérique, le réglage de la fréquence d'alimentation doit être effectué à l'aide d'un régulateur.
Max. fréquence de mise à l'eau	Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.
Le couple de traction	1.5 gf-cm min. (AT 500 PPS, 3,3 V de courant continu)
TORQUE de sortie	2.0 gf-cm min. (AT 500 PPS, 3,3 V de courant continu)
Classe d'isolation	Classe E pour les bobines
Résistance à l'isolation	300 V AC pendant une seconde
Résistance à l'isolation	50 MΩ (DC 100 V)
La température de fonctionnement	-10 ~ +60°C
Service OEM et ODM	Disponible
Nom du produit	Moteur pas à pas micro-linéaire de 8 mm

Exemple de référence de type personnalisé

Dessin de conception

ApplicationCurve du couple d'essai du moteur

Le moteur à pas VSM0806 couple (force de traction) courbe

Conditions d'essai:

Mode de conduite: phase 2-2

Circuit d'entraînement: entraînement bipolaire

La tension d'entraînement: 3,3 VDC (tension d'affichage de l'entraînement)

Appareil de mesure: alimentation complète à l'essai, poids

Résistance: 20 Ω

Scénarios d'application

Service de personnalisation

La conception du moteur peut être ajustée en fonction des exigences du client, notamment:
Diamètre du moteur: nous avons des moteurs de 6 mm, 8 mm, 10 mm, 15 mm et 20 mm de diamètre
Résistance de la bobine/tension nominale: la résistance de la bobine est réglable, et avec une résistance plus élevée, la tension nominale du moteur est plus élevée.
Conception du support/longueur de vis: si le client souhaite que le support soit plus long/court, avec une conception spéciale telle que des trous de montage, il est réglable.
PCB + câbles + connecteur: la conception des PCB, la longueur du câble et la hauteur du connecteur sont tous réglables, ils peuvent être remplacés en FPC si les clients en ont besoin.

Temps de réalisation et informations sur l'emballage

Délai de réalisation des échantillons:
Moteurs standard en stock: dans un délai de 3 jours
Moteurs standard qui ne sont pas en stock: dans les 15 jours
Produits personnalisés: environ 25 à 30 jours (selon la complexité de la personnalisation)

Temps de production pour la construction d'un nouveau moule: généralement environ 45 jours

Délai de production en série: en fonction de la quantité de commande

Emballage:
Les échantillons sont emballés dans une éponge en mousse avec une boîte en papier, expédiés par express
Production de masse, les moteurs sont emballés dans des cartons ondulés avec une pellicule transparente à l'extérieur. (expédition aérienne)
En cas d'expédition par voie maritime, le produit sera emballé sur palettes

Méthode de transport

Pour les échantillons et l'expédition aérienne, nous utilisons Fedex/TNT/UPS/DHL.(5 à 12 jours pour le service express)
Pour le transport maritime, nous utilisons notre agent de transport, et nous expédions depuis le port de Shanghai.(45 à 70 jours pour le transport maritime)
