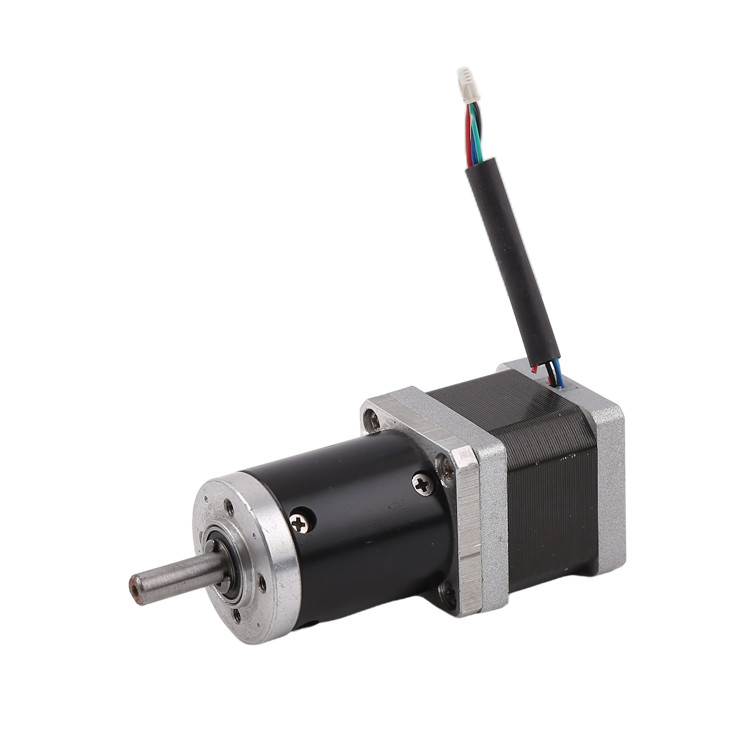

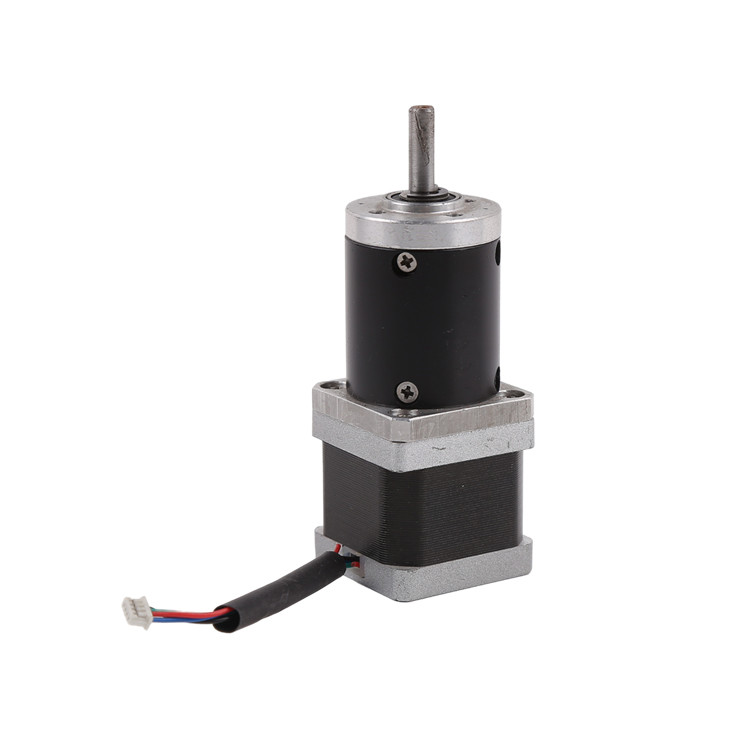

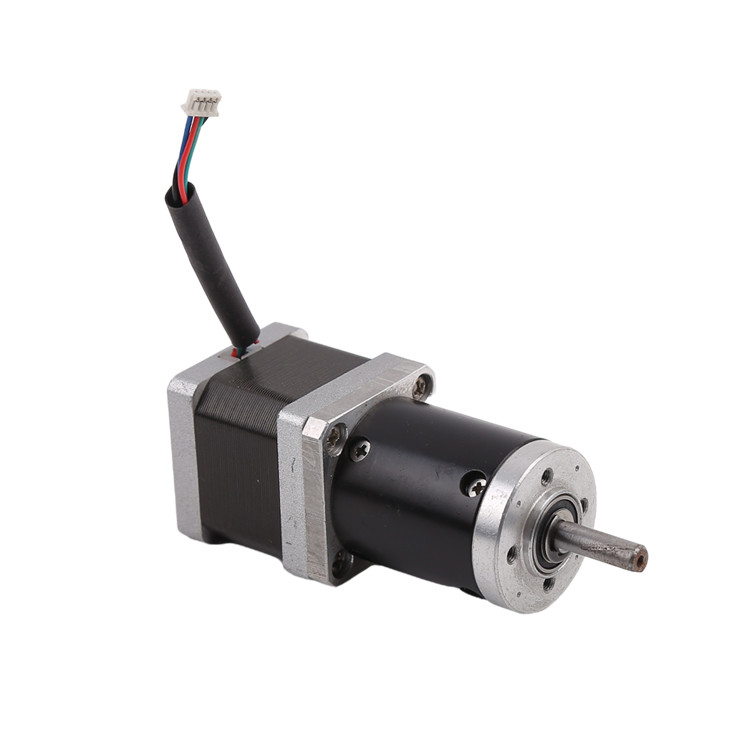

Moteur pas à pas de boîte de vitesses planétaire de 35 mm de haute précision NEMA 14
Lieu d'origine | Chine |
---|---|
Nom de marque | VIC-TECH |
Certification | RoHS |
Numéro de modèle | 35HS-PG |
Quantité de commande min | 1 unité |
Prix | $18-30/Unit |
Détails d'emballage | Le produit est emballé avec du coton de perle, et l'extérieur est dans un carton. |
Délai de livraison | 10~30 jours après réception du paiement d'échantillon |
Conditions de paiement | MoneyGram, Western Union, carte de crédit, T/T, L/C |
Capacité d'approvisionnement | 100000 unités par an |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xType de moteur | Moteur pas à pas hybride | Angle de pas | rapport 1.8°/gear |
---|---|---|---|
Taille du moteur | 35 mm | No. de phases | biphasé |
Type de boîte de vitesses | Boîte de vitesse planétaire | Quantité minimale de commande | 1 unité |
Surligner | Moteur pas à pas de boîte de vitesses planétaire 35 mm,Boîte de vitesses NEMA 14 moteur pas à pas,Moteur pas à pas de boîte de vitesses à 2 phases |
Définition
Il s'agit d'un moteur pas à pas de boîte de vitesses planétaire de haute précision qui est assemblé à partir d'une gamme de moteurs pas à pas hybrides carrés de 35 mm (NEMA14) et de boîtes de vitesses planétaires cylindriques.
Les longueurs de moteur pour ce produit varient généralement de 32,4 à 56,7 mm, et des longueurs spéciales peuvent être personnalisées.
En outre, il existe deux options pour l'angle de marche du moteur. 0,9 degrés et 1,8 degrés, l'angle de marche le plus courant étant de 1,8 degré.
Les réducteurs sont également disponibles dans de nombreux rapports de vitesse différents de 3,71 à 3729.5Les boîtes de vitesses de réduction avec des rapports de vitesses différents ont des étapes de vitesses différentes et bien sûr des longueurs différentes, plus la longueur est longue, plus l'efficacité est faible.
Comme l'efficacité de la transmission du couple varie selon le nombre de vitesses de la boîte de vitesses, les principaux facteurs tels que l'espace d'assemblage,La vitesse et le couple requis doivent être considérés en premier lieu lors du choix d'un moteur et d'une boîte de vitesses.Lorsque le moteur répond à toutes ces spécifications, il peut être dimensionné initialement et ensuite des détails spécifiques tels que les connexions de sortie et la forme de l'arbre de sortie peuvent être considérés.
Si vous êtes intéressé par l'un de nos produits, veuillez m'envoyer un e-mail.
Paramètres
Niveaux des engins | Efficacité | Longueur de la boîte de vitesses | Proportion de vitesse facultative |
1 | 90% | 32.4 | 3.71:1, 5.181:1 |
2 | 80% | 37.2 | 13.761:1,19.221:1- Je ne sais pas.831:1 |
3 | 72% | 43.5 | 51:1Je suis désolée.30:1Je vous en prie, 99.55:1Je vous en prie.99:1 |
4 | 65% | 50.4 | 189.45:1,264.52:1,369.32:1,515.66:1,719.98:1 |
5 | 58% | 56.7 | 981.35:1,1370.2:1En 1913.1:1,2671:1, 3729.5:1 |
Dessin de conception
Le couple du moteur par rapport à la vitesse de conduite (pps)
À propos du moteur hybride pas à pas
Les moteurs pas à pas hybrides ont généralement une forme carrée, et un moteur pas à pas peut être identifié par sa forme extérieure unique.
Un moteur hybride pas à pas a un angle de pas de 1,8° ((200 pas/révolution) ou un angle de pas de 0,9° (400 pas/révolution).
Il y a des façons de nommer un moteur hybride pas à pas
Par unité métrique (unité: mm) ou par unité impériale (unité: pouce)
Par exemple, un moteur de 42 mm = un moteur pas à pas de 1,7 pouce.
Ainsi, un moteur de 42 mm peut également être appelé moteur NEMA 17.
Explication du nom du moteur hybride pas à pas
Par exemple, le moteur pas à pas 42HS40:
42 signifie que la taille est de 42 mm, donc c'est un moteur NEMA17.
HS signifie moteur hybride pas à pas.
40 signifie que la hauteur est 40 mm moteur.
Nous avons différentes hauteurs pour les clients à choisir, avec une plus grande hauteur, un moteur aura un couple plus élevé, un poids plus grand, et un prix plus élevé.
Voici la structure interne d'un moteur hybride pas à pas régulier.
Structure de base des moteurs pas à pas NEMA
Application du moteur hybride pas à pas
En raison de la haute résolution des moteurs hybrides pas à pas (200 ou 400 pas par tour), ils sont largement utilisés pour des applications nécessitant une grande précision, telles que:
Impression 3D
Contrôle industriel (CNC, fraiseuse automatique, machines textiles)
Appareils périphériques pour ordinateurs
Machines à emballer
Et d'autres systèmes automatiques nécessitant un contrôle de haute précision.
Notes concernant les moteurs hybrides pas à pas
Les clients doivent suivre le principe de sélectionner d'abord les moteurs pas à pas, puis sélectionner le pilote basé sur le moteur pas à pas existant
Il est préférable de ne pas utiliser le mode de conduite à pleine vitesse pour conduire un moteur pas à pas hybride, et la vibration est plus grande sous la conduite à pleine vitesse.
Le moteur hybride pas à pas est plus approprié pour les occasions à basse vitesse.et il peut être fixé avec une boîte de vitesses pour réduire sa vitesseLe moteur a une efficacité de travail élevée et un faible bruit à une fréquence appropriée.
Pour des raisons historiques, seul le moteur à tension nominale de 12 V utilise 12 V. Une autre tension nominale indiquée sur le dessin de conception n'est pas exactement la tension de conduite la plus appropriée pour le moteur.Les clients doivent choisir la tension de conduite et le pilote appropriés en fonction de leurs propres besoins..
Lorsque le moteur est utilisé à grande vitesse ou à grande charge, il ne démarre généralement pas directement à la vitesse de travail.le moteur ne perd pas de pas, et deuxièmement, il peut réduire le bruit et améliorer la précision du positionnement.
Le moteur ne doit pas fonctionner dans la zone de vibration (inférieure à 600 PPS).
Lorsque le moteur fonctionne en dessous de 600 PPS (0,9 degrés), il doit être entraîné par un courant faible, une inductance importante et une faible tension.
Pour les charges ayant un moment d'inertie élevé, un moteur de grande taille doit être choisi.
Lorsqu'une plus grande précision est requise, elle pourrait être résolue par l'ajout d'une boîte de vitesses, l'augmentation de la vitesse du moteur ou l'utilisation d'un entraînement par subdivision.mais le prix de l'ensemble du système est relativement cher, donc il est rarement utilisé.
Taille du moteur pas à pas
Nous avons actuellement 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) moteurs hybrides pas à pas.lorsque vous choisissez un moteur hybride pas à pas.
Service de personnalisation
Nous fournissons un service de personnalisation sur le moteur, y compris le nombre de fils de plomb ((4 fils/6 fils/8 fils), la résistance de bobine, la longueur du câble et la couleur, nous avons également plusieurs hauteurs pour les clients à choisir.
L'arbre de sortie régulier est l'arbre D, si les clients ont besoin d'un arbre de vis de plomb, nous fournissons un service de personnalisation sur les vis de plomb, et vous pouvez ajuster le type de vis de plomb et la longueur de l'arbre.
L'image ci-dessous est un moteur pas à pas hybride typique avec vis de plomb trapézoïdale.
Temps de réalisation
Si nous avons des échantillons en stock, nous pouvons expédier les échantillons en 3 jours.
Si nous n'avons pas d'échantillons en stock, nous devons les produire, le temps de production est d'environ 20 jours civils.
Pour la production en série, le délai de livraison dépend de la quantité de commande.
Méthode de paiement et modalités de paiement
Pour les échantillons, en général, nous acceptons Paypal ou Alibaba.
Pour la production de masse, nous acceptons le paiement T/T.
Pour les échantillons, nous collectons le paiement complet avant la production.
Pour la production de masse, nous pouvons accepter 50% d'avance avant la production, et recueillir le reste 50% de paiement avant expédition.
Après que nous avons coopéré commande plus de 6 fois, nous pourrions négocier d'autres conditions de paiement tels que A / S (après vue)
