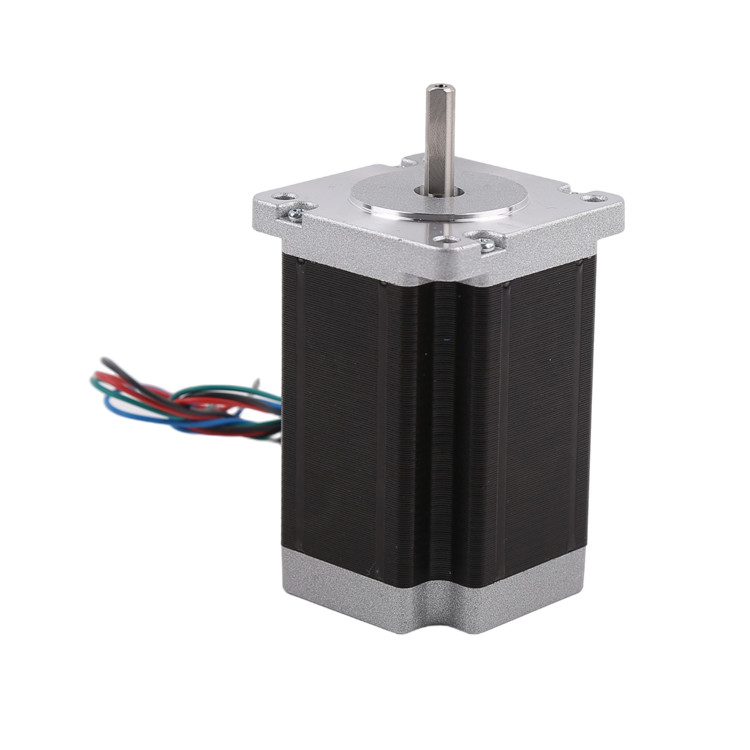

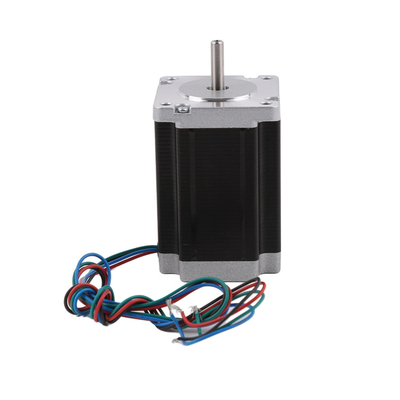

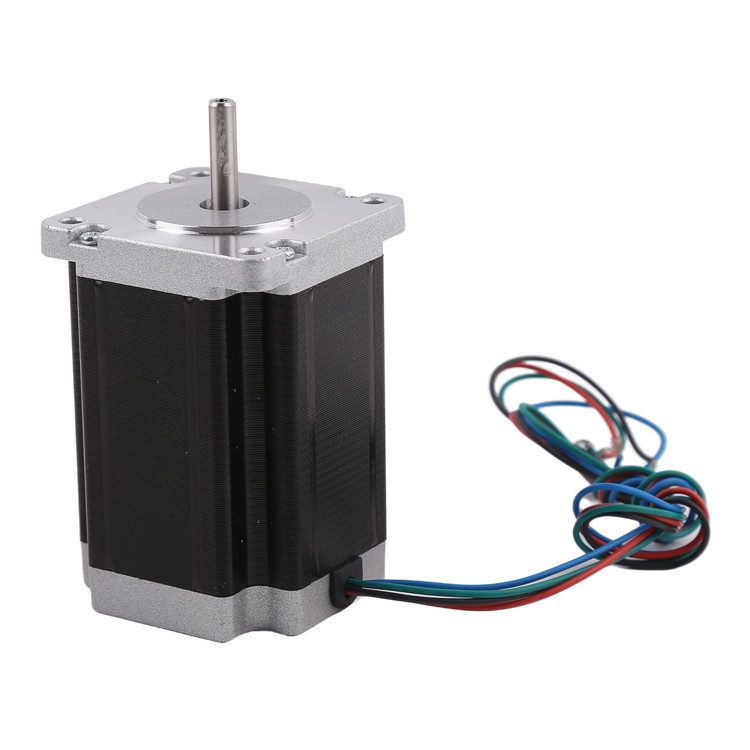

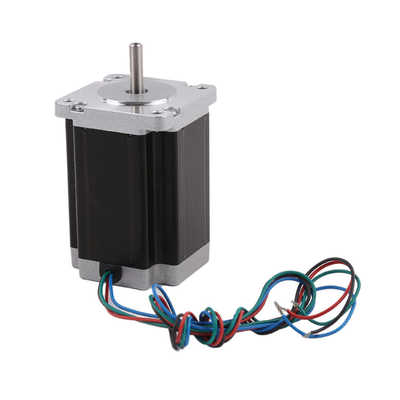

Le moteur à pas hybride NEMA 23 à couple élevé, diamètre du moteur 57 mm

  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
Lieu d'origine Chine
Nom de marque VIC-TECH
Certification RoHS
Numéro de modèle 57HS
Quantité de commande min 1 unité
Prix $25 - $45 / Units
Détails d'emballage Le produit est emballé avec du coton de perle, et l'extérieur est dans un carton.
Délai de livraison 10 à 30 jours après réception du paiement de l'échantillon
Conditions de paiement MoneyGram, Western Union, carte de crédit, T/T, L/C
Capacité d'approvisionnement 100000 unités par an

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Type de moteur Moteur pas à pas hybride Angle de pas 00,9° ou 1,8°
Taille du moteur La valeur de l'échantillon doit être supérieure ou égale à: No. de phases 2 phases (bipolaires)
Courant nominal 1 à 4,2 A/phase Longueur du moteur 41 à 112 mm
Quantité minimale de commande 1 unité
Surligner

Moteur pas à pas hybride de la NEMA 23

,

Moteur hybride pas à pas 57 mm

,

NEMA 23 moteur pas à pas 57 mm
Laisser un message
Description de produit

Le moteur à pas hybride NEMA 23 à couple élevé, diamètre du moteur 57 mm

Définition

C'est un moteur hybride pas à pas NEMA 23 de 57 mm.
L'angle de pas est de 1,8 degré et de 0,9 degré pour le choix des clients.
La hauteur du moteur est de 41 mm, 51 mm, 56 mm, 76 mm, 100 mm, 112 mm,
Le poids et le couple du moteur sont liés à sa hauteur.
L'arbre de sortie standard du moteur est l'arbre en D, qui peut également être remplacé par un arbre à vis en plomb trapézoïdal.
Les clients choisissent les paramètres ci-dessous en fonction de leurs besoins.

dsf1

Paramètres

Angle de pas

(- Je ne sais pas.)

Longueur du moteur

(mm)

couple de maintien

(g*cm)

Actuel

/phase

(A/phase)



Résistance

(Oh/phase)

Inductivité

(mH/phase)

Numéro de

les conduites

Inertie de rotation

(g*cm)2)

Le poids

(KG)
0.9 41 3.9 1 5.7 0.7 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 3009 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4

Les paramètres ci-dessus sont des produits standard pour référence, le moteur peut être personnalisé en fonction des exigences du client.

Dessin de conception

werwe 2

Structure de base des moteurs pas à pas NEMA

ereww 3

Application du moteur hybride pas à pas

En raison de la haute résolution des moteurs hybrides pas à pas (200 ou 400 pas par tour), ils sont largement utilisés pour des applications nécessitant une grande précision, telles que:
Impression 3D
Contrôle industriel (CNC, fraiseuse automatique, machines textiles)
Appareils périphériques pour ordinateurs
Machines à emballer
Et d'autres systèmes automatiques nécessitant un contrôle de haute précision.

erew 4

ApplicationNote concernant les moteurs hybrides pas à pas

Les clients doivent suivre le principe de “sélectionner d'abord les moteurs pas à pas, puis sélectionner le pilote basé sur le moteur pas à pas existant”
Il est préférable de ne pas utiliser le mode de conduite à pleine vitesse pour conduire un moteur pas à pas hybride, et la vibration est plus grande sous la conduite à pleine vitesse.
Le moteur hybride pas à pas est plus approprié pour les occasions à basse vitesse.et il peut être fixé avec une boîte de vitesses pour réduire sa vitesseLe moteur a une efficacité de travail élevée et un faible bruit à une fréquence appropriée.
Pour des raisons historiques, seul le moteur à tension nominale de 12 V utilise 12 V. Une autre tension nominale indiquée sur le dessin de conception n'est pas exactement la tension de conduite la plus appropriée pour le moteur.Les clients doivent choisir la tension de conduite et le pilote appropriés en fonction de leurs propres besoins..
Lorsque le moteur est utilisé à grande vitesse ou à grande charge, il ne démarre généralement pas directement à la vitesse de travail.le moteur ne perd pas de pas, et deuxièmement, il peut réduire le bruit et améliorer la précision du positionnement.
Le moteur ne doit pas fonctionner dans la zone de vibration (inférieure à 600 PPS).
Lorsque le moteur fonctionne en dessous de 600 PPS (0,9 degrés), il doit être entraîné par un courant faible, une inductance importante et une faible tension.
Pour les charges ayant un moment d'inertie élevé, un moteur de grande taille doit être choisi.
Lorsqu'une plus grande précision est requise, elle pourrait être résolue par l'ajout d'une boîte de vitesses, l'augmentation de la vitesse du moteur ou l'utilisation d'un entraînement par subdivision.mais le prix de l'ensemble du système est relativement cher, donc il est rarement utilisé.
Taille du moteur pas à pas:
Nous avons actuellement 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) moteurs hybrides pas à pas.lorsque vous choisissez un moteur hybride pas à pas.

Service de personnalisation

La conception du moteur peut être ajustée en fonction des exigences du client, notamment:
Diamètre du moteur: nous avons des moteurs de 6 mm, 8 mm, 10 mm, 15 mm et 20 mm de diamètre
Résistance de la bobine/tension nominale: la résistance de la bobine est réglable, et avec une résistance plus élevée, la tension nominale du moteur est plus élevée.
Conception du support/longueur de vis: si le client souhaite que le support soit plus long/court, avec une conception spéciale telle que des trous de montage, il est réglable.
PCB + câbles + connecteur: la conception des PCB, la longueur du câble et la hauteur du connecteur sont tous réglables, ils peuvent être remplacés en FPC si les clients en ont besoin.

rew 4

Temps de réalisation

Si nous avons des échantillons en stock, nous pouvons expédier les échantillons en 3 jours.
Si nous n'avons pas d'échantillons en stock, nous devons les produire, le temps de production est d'environ 20 jours civils.
Pour la production en série, le délai de livraison dépend de la quantité de commande.

Méthode de paiement et modalités de paiement

Pour les échantillons, en général, nous acceptons Paypal ou Alibaba.
Pour la production de masse, nous acceptons le paiement T/T.
Pour les échantillons, nous collectons le paiement complet avant la production.
Pour la production de masse, nous pouvons accepter 50% d'avance avant la production, et recueillir le reste 50% de paiement avant expédition.
Après que nous avons coopéré commande plus de 6 fois, nous pourrions négocier d'autres conditions de paiement tels que A / S (après vue)

Questions fréquentes

1.Combien de temps est le délai de livraison général pour les échantillons?Combien de temps est le délai de livraison pour les grandes commandes back-end?
Le délai de livraison des échantillons est d'environ 15 jours, le délai de livraison des commandes de masse est de 25 à 30 jours.

2Acceptez-vous des services personnalisés?
Nous acceptons des produits personnalisés. y compris le paramètre du moteur, le type de fil de plomb, l'arbre de sortie, etc.

3Est-il possible d'ajouter un codeur à ce moteur?
Pour ce type de moteur, nous pouvons ajouter un codeur sur le capuchon d'usure du moteur.

Questions fréquemment posées

1Causes et solutions de l'augmentation de la charge sur les moteurs pas à pas après une utilisation prolongée
Cause: Dans certains cas, les moteurs pas à pas peuvent fonctionner normalement pendant une longue période, mais après un certain temps, ils perdent des pas.Elle peut provenir de l'usure des roulements du moteur pas à pas ou d'influences extérieures.
Une solution.
1Vérifier que l'environnement extérieur n'a pas changé: le mécanisme du moteur a-t-il changé?
2Vérifier l'usure du roulement: utiliser des roulements à billes au lieu de boîtes pour prolonger la durée de vie du moteur.
3Vérifier que la température ambiante n'a pas changé. Pour les micro moteurs, l'effet de la viscosité de la graisse de roulement n'est pas négligeable. Utiliser une graisse adaptée à la plage de fonctionnement (par exemple.la graisse peut devenir visqueuse à des températures extrêmes, ou sous utilisation prolongée augmentant ainsi la charge du moteur)

2.Moteur pas à pas de chauffage causes
1Le courant réglé par le conducteur est supérieur au courant nominal du moteur
2 la vitesse du moteur est trop rapide
Le moteur lui-même possède une grande inertie et un couple de positionnement, de sorte que même un fonctionnement à vitesse moyenne sera chaud, mais cela n'affecte pas la durée de vie du moteur.Le point de démagnétisation du moteur à 130-200 °C, donc le moteur à 70-90 °C est un phénomène normal, tant que moins de 130 °C n'est généralement pas un problème, si vous vous sentez vraiment surchauffé,le courant d'entraînement est réglé à environ 70% du courant nominal du moteur ou du régime du moteur pour réduire un certain.

3.Quand le moteur pas à pas est allumé, l'arbre du moteur ne tourne pas comment faire?
Il y a plusieurs raisons pour lesquelles le moteur ne tourne pas.:
A.Rotation de blocage par surcharge
B. si le moteur a été endommagé
C.si le moteur est déconnecté
D. si le CP du signal d'impulsion est à zéro
