VSM1069A Moteur pas à pas à conducteur facile 10 mm avec connecteur de pas de 1,25 mm RoHS
Lieu d'origine | China |
---|---|
Nom de marque | VIC-TECH |
Certification | RoHS |
Numéro de modèle | VSM1069A |
Quantité de commande min | 1Unit |
Prix | $3~$7/Unit |
Détails d'emballage | The product is packed with pearl cotton, and the outside is in a carton. |
Délai de livraison | 10~30 days after receiving sample payment |
Conditions de paiement | MoneyGram, Western Union,Credit Card,T/T, L/C |
Capacité d'approvisionnement | 100000\ Units/year |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMotor type | Linear stepper motor + slider | Motor size | 10mm diameter |
---|---|---|---|
Step angle | 18 degrees | Lead screw | M2 |
Phase number | 2 phases | Connector pitch | 4*1.25mm |
VSM1069A moteur pas à pas de petite taille de 10 mm de diamètre à vis à plomb avec connecteur de pas de 1,25 mm
Définition:
Le VSM1069A est un moteur pas à pas linéaire avec vis à plomb M2*P0.4 et curseur POM.
L'angle des pas est de 18 degrés, il faut 20 pas pour tourner exactement un tour.
La poussée de ce moteur est d'environ 120 ~ 150 grammes (1,2 ~ 1,5 N de poussée), avec une fréquence appropriée (300 ~ 800 PPS).
Veuillez vous assurer que la charge du curseur est inférieure à la poussée du moteur, sinon le moteur perdra de sa vitesse.
Le connecteur du moteur est le Molex 51021-0400 (4*1.25mm pitch connector), ce connecteur est très couramment utilisé.
Veuillez confirmer la taille, la vitesse et la poussée du moteur avant de passer commande.
Paramètres:
Le numéro de modèle. | VSM1069A |
Type de moteur | Moteur pas à pas PM + curseur |
Diamètre du moteur | 10 mm |
Angle de pas | 18 degrés |
La phase n°. | 2 phases |
Type de connecteur | Molex 51021-0400 (1,25 mm de largeur) |
Voltage nominal | 3.3 à 5 V de courant continu |
Résistance | 15Ω/phase |
Un AVC | Environ 26 mm. |
Dessin de conception:

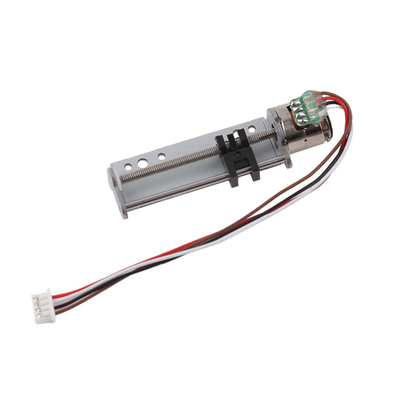

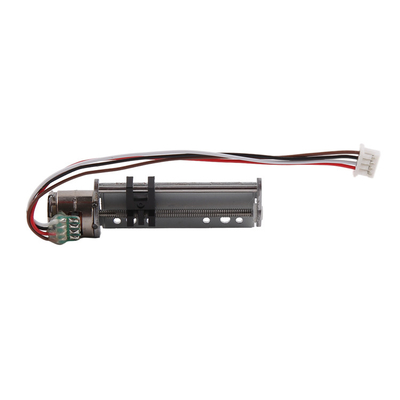

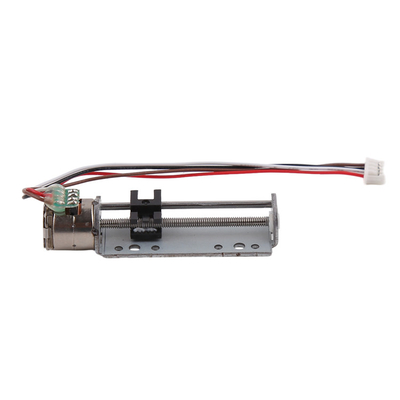

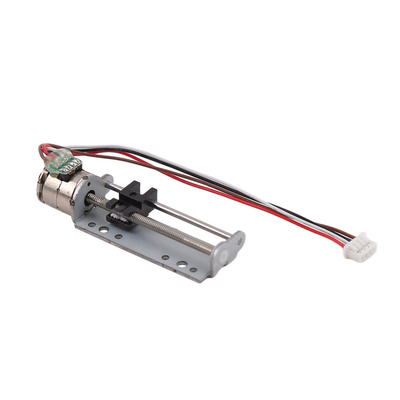

Affichage du produit:
À propos du moteur pas à pas linéaire avec curseur:
Notre moteur à glisser est un ensemble complet comprenant moteur + vis de plomb + support + glisser.
L'angle de marche du moteur est généralement de 18°/pas, ce qui signifie 20 pas pour chaque tour.
Lorsque le moteur tourne un tour, le curseur déplace un fil.
Pour les vis à plomb à démarrage unique: accélération = plomb.
Donc, la longueur d'étape est (longueur d'étape signifie déplacement linéaire glisser voyages, lorsque le moteur pas à pas prendre exactement une étape):
Lecteur de vis de plomb/étapes de chaque rotation
Par exemple, si la vis de plomb est M2*0.4P (0,4 mm de hauteur de la vis de plomb régulière M2), l'angle de pas du moteur est de 18°, la longueur de pas de ce moteur est de 0,4 mm/20 = 0,02 mm/pas.
En outre, la longueur de vis de plomb est personnalisable, et nous devons également ajuster la conception de support, si vous personnalisez la longueur de vis de plomb.
Application des moteurs pas à pas:
Les moteurs pas à pas sont utilisés pour le contrôle précis, largement utilisés sur l'équipement médical, l'imprimante 3D, le contrôle de précision industriel, l'équipement d'automatisation, etc.
Les moteurs pas à pas peuvent être utilisés dans tous les mécanismes nécessitant un contrôle précis et un mouvement rotatif/linéaire.
Avantages des moteurs pas à pas:
Le moteur pas à pas peut atteindre un contrôle précis même sans encodeurs en boucle fermée / sans système de rétroaction, et ils n'ont pas de brossage électrique.Il n'y a donc pas d' interférences électromagnétiques et d' étincelles électriques.Dans certains cas, ils peuvent remplacer les moteurs à brosses/moteurs sans brosses en courant continu.
Les moteurs pas à pas sont faciles à contrôler avec les conducteurs, et cette caractéristique établit sa position importante dans le domaine du contrôle précis.
1- contrôle précis réalisable, programmable
2Sans interférences électromagnétiques et étincelles électriques
3. Petite taille
4Un prix raisonnable.
5Faible bruit
6. longue durée de vie
