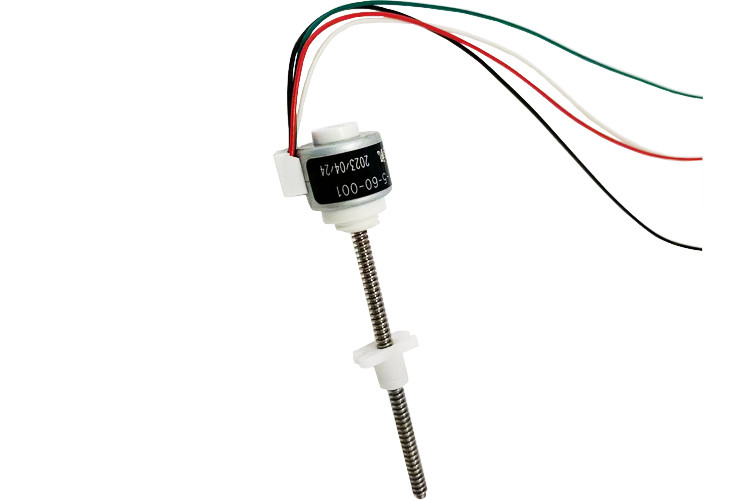

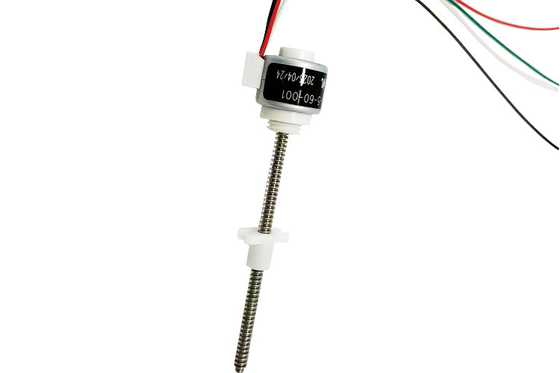

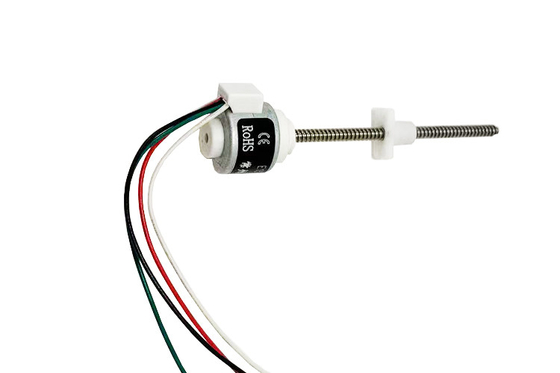

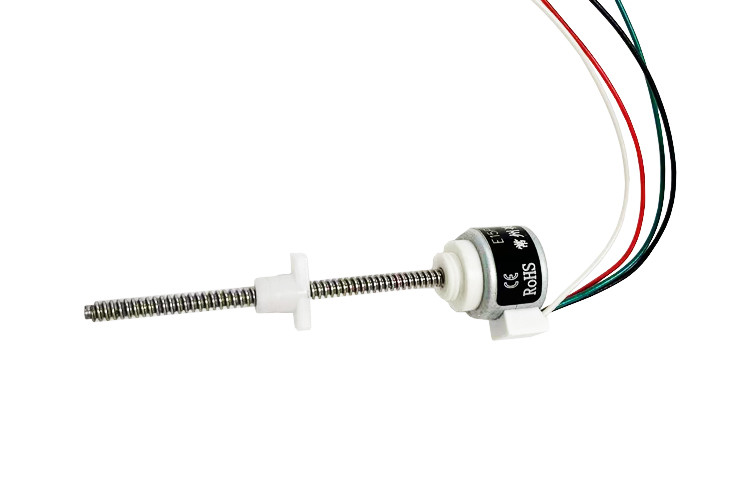

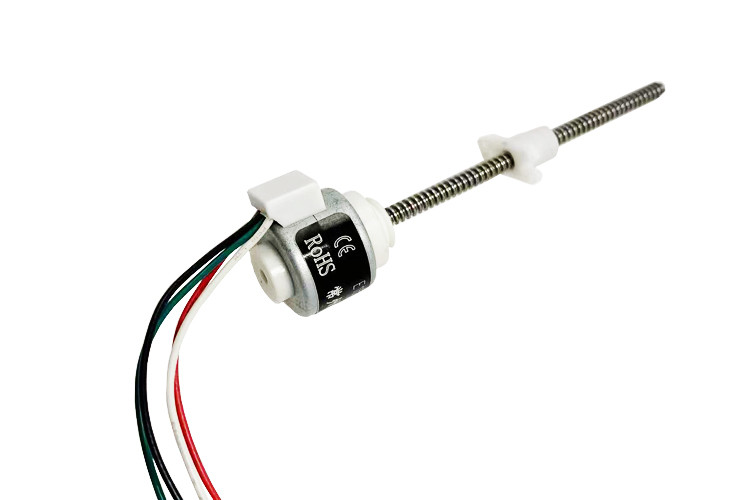

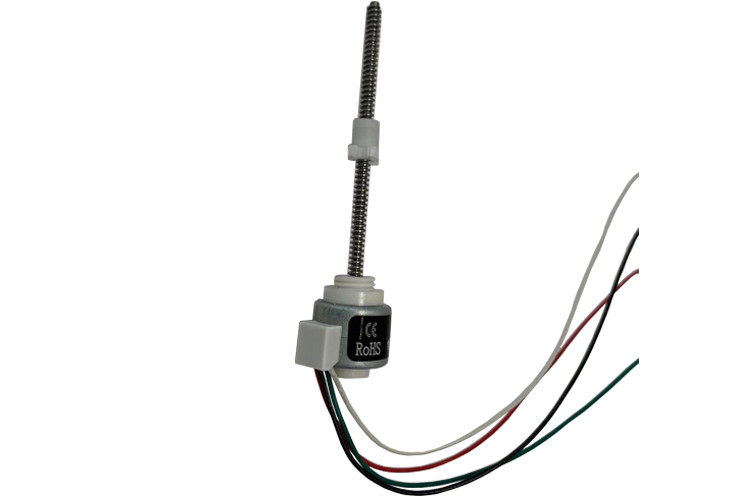

Moteur pas à pas linéaire de la course 15mm d'aimant permanent personnalisable d'entraînement externe
| Lieu d'origine | LA CHINE |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | VSM15-TBD |
| Quantité de commande min | 1Unit |
| Prix | $6.5~$30/Unit |
| Détails d'emballage | Le paquet standard d'exportation, ou peut être adapté aux besoins du client |
| Délai de livraison | 15-30 jours de travail |
| Conditions de paiement | Western Union, T/T, L/C, MoneyGram |
| Capacité d'approvisionnement | 1000000 unités/année |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Inductance de phase | 9 (±10%) Ohm/20C | No. de phases | 2 phases |
|---|---|---|---|
| Courant de phase | 560mA | Force linéaire | 60-80N/200PSS |
| Angle d'étape | 15° | Tension évaluée | 5v |
| course | 24mm |
Description de produit
Moteur pas à pas linéaire d'entraînement externe avec l'angle d'étape de 18 degrés du moteur pas à pas de 15mm P.M.
C'est un moteur pas à pas linéaire d'aimant permanent de 15mm avec la commande externe.
Le diamètre extérieur du moteur est 15mm, l'angle d'étape est le ° 18, le diamètre de la tige de vis est 3.0mm, et la poussée maximum est 10N. On lui recommande que la charge soit inférieur ou égal à 8N
Length= d'étape (étape angle/360) * avance (millimètres)
Les avances disponibles sont 0.4mm, 0.5mm, et 1mm
Notez cela en choisissant l'avance appropriée, la vitesse et l'accélération devraient également être considérées. La vitesse d'un moteur pas à pas linéaire est inversement proportionnelle à la poussée, c.-à-d., l'augmentation de la vitesse de fonctionnement du moteur réduira également la poussée du moteur.
En même temps, il est également nécessaire de considérer : cycle de travail, la vie de système, facteurs environnementaux, répétés plaçant l'exactitude, les conditions de bruit et de vibration, le contrecoup acceptable, l'accélération/l'installation conditions de décélération, de conditions de conduite, horizontale ou verticale.
Dimension mécanique : Millimètre
COURBE DE VITESSE ET DE POUSSÉE D'ÉTAPE :
Caractéristiques techniques
Ce produit est un produit breveté de la société. Il convertit la rotation du moteur en mouvement linéaire par le parent
mouvement du rotor interne et de la vis. Il est principalement employé dans le contrôle de valve, boutons automatiques, matériel médical, textile
machines, robots et d'autres champs relatifs.
En même temps, la partie de câblage externe peut utiliser quatre courriers terminaux (goupilles légères) ou fils se reliants, ou carte PCB de FPC FFC, etc.
selon les besoins des clients.
La pièce de sortie est linéaire.
Applications typiques
-
Matériel médical
-
Contrôle automatique
-
imprimante 3D
-
Calibrage de précision
-
Mesure liquide de précision
-
Mouvement de position précis
Caractéristiques
|
Diamètre de moteur |
15mm |
|
Tension évaluée |
4V, 5V, 12V |
|
No. de phases |
2 phases |
|
Courant de phase |
200mA, 160mA, 70mA |
|
Inductance de phase |
20Ω, 33Ω, 180Ω |
|
Angle d'étape |
18° |
| Voyage de Stear | 0.02mm, 0.025mm, 0.05mm |
|
Course |
millimètre |
Avantage compétitif
-
De haute qualité et le meilleur prix.
-
Livrez rapidement, société d'entreposage et inventaire riche
-
Près du port de Changhaï, le trafic est très commode.
Présentation de détail de produit
