20mm 2.5V 2phase moteur pas à pas linéaire hybride à vis sans fin d'entraînement externe pour équipement médical

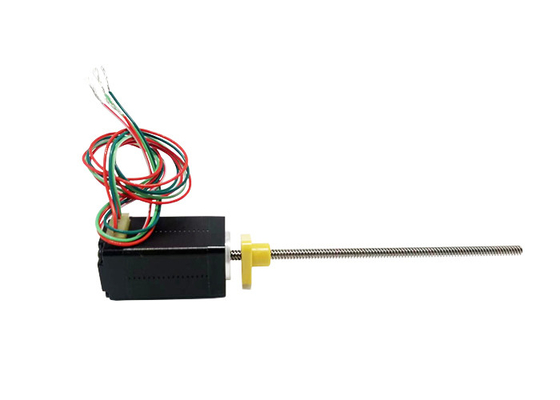

  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment

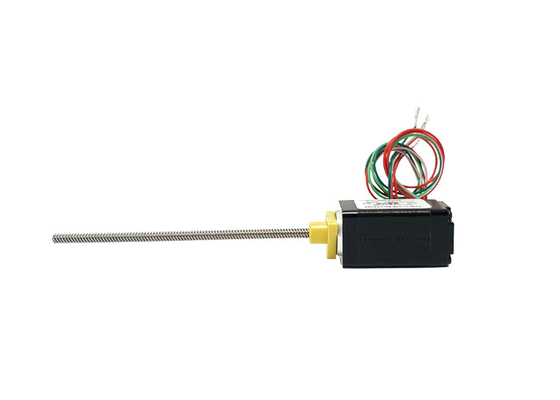

  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment

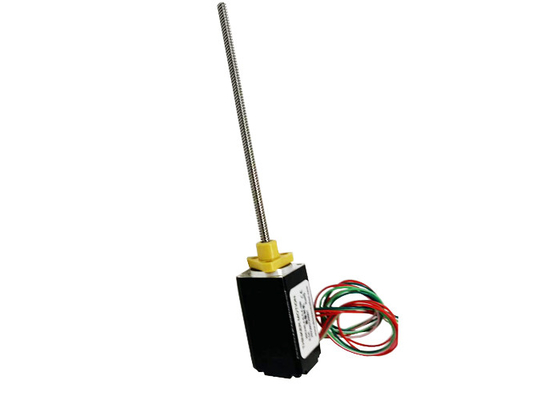

  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment

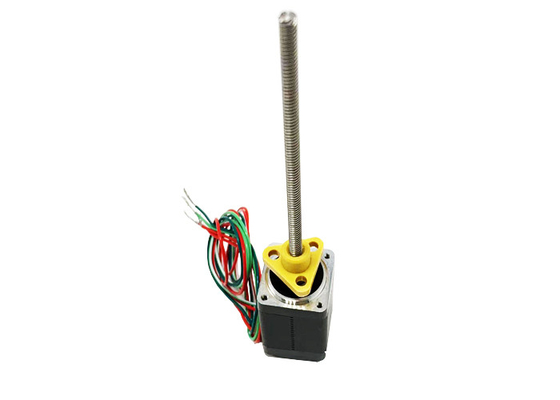

  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
Place of Origin China
Nom de marque VIC-TECH
Certification RoHS
Model Number VSM20HS30-C2-0254-100-01
Minimum Order Quantity 1Unit
Prix $32.8~$45.7/Unit
Packaging Details Standard export package, or can be customized
Delivery Time 15-30 work days
Payment Terms Western Union, T/T, L/C, MoneyGram
Supply Ability 1000000 Units/year

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Motor size 20mm Voltage/Phase 2.5 / 6.3V
Current/Phase 0.5A Resistance/Phase 5.1 / 12.5Ω
Inductance/Phase 1.5 / 4.5mH Number of lead wires 4
Rotor inertia 2 g·cm² city Changzhou
Mettre en évidence

2.5 V moteur hybride pas à pas linéaire

,

Moteur pas à pas linéaire hybride de 20 mm

,

Moteur pas à pas linéaire hybride à deux phases
Laisser un message
Description de produit

20mm 2.5V 2phase moteur pas à pas linéaire hybride à vis sans fin d'entraînement externe pour équipement médical

Moteur pas à pas hybride Nema 8 (20 mm), bipolaire, 4 fils, faible bruit, longue durée de vie, haute performance, certifié CE et RoHS.





VSM20HS30-C2-0254-100-01 Moteurs standard à entraînement externe Vue externe :

20mm 2.5V 2phase moteur pas à pas linéaire hybride à vis sans fin d'entraînement externe pour équipement médical 0

20mm 2.5V 2phase moteur pas à pas linéaire hybride à vis sans fin d'entraînement externe pour équipement médical 1





Descriptifs :





Nom du produit

 Moteurs pas à pas hybrides à entraînement externe de 20 mm

Modèle

 VSM20HS30-C2-0254-100-01

Taper

 moteurs pas à pas hybrides

Angle de pas

 1,8°

Tension (V)

 2,5 / 6,3

Courant (A)

 0,5

Résistance (ohms)

 5,1 / 12,5

Inductance (mH)

1,5 / 4,5
Des fils conducteurs 4

Couple de maintien (Nm)

0,02 / 0,04

Longueur du moteur (mm)

30 / 42
Température ambiante -20℃ ~ +50℃
Hausse de température 80K max.
Résistance diélectrique 1 mA max.@ 500V, 1KHz, 1Sec.
La resistance d'isolement 100MΩ min.@500Vdc



Certificats :



20mm 2.5V 2phase moteur pas à pas linéaire hybride à vis sans fin d'entraînement externe pour équipement médical 2

Paramètres électriques :



Taille du moteur

Tension/

Phase

(V)

Actuel/

Phase

(UN)

Résistance/

Phase

(Ω)

Inductance/

Phase

(mH)

Nombre de

Des fils conducteurs

Inertie du rotor

(g.cm2)

Couple de maintien

(Nm)

Longueur du moteur L

(mm)
20 2.5 0,5 5.1 1.5 4 2 0,02 30
20 6.3 0,5 12.5 4.5 4 3 0,04 42



Paramètres techniques généraux :



Jeu radial 0,02 mm maximum (charge de 450 g) La resistance d'isolement 100 MΩ à 500 VCC
Jeu axial 0,08 mm maximum (charge de 450 g) Résistance diélectrique 500VAC, 1mA, 1s@1KHZ
Charge radiale maximale 15N (20 mm de la surface de la bride) Classe d'isolation Classe B (80K)
Charge axiale maximale 5N Température ambiante -20℃ ~ +50℃



Spécifications des vis :

Diamètre de la vis mère(mm) Plomb(mm) Étape(mm) Éteignez la force d'auto-verrouillage (N)
3.5 0,6096 0,003048 80
3.5 1 0,005 40
3.5 2 0,01 dix
3.5 4 0,02 1
3.5 8 0,04 0

Courbe couple-fréquence :

20mm 2.5V 2phase moteur pas à pas linéaire hybride à vis sans fin d'entraînement externe pour équipement médical 3

20mm 2.5V 2phase moteur pas à pas linéaire hybride à vis sans fin d'entraînement externe pour équipement médical 4

Condition de test:

Entraînement du hacheur, demi-micro-pas, tension d'entraînement 24V



Zones d'application:

Équipement médical:Les moteurs pas à pas hybrides à entraînement externe de 20 mm sont largement utilisés dans le domaine des dispositifs médicaux, tels que les seringues médicales, les pompes à perfusion, les appareils respiratoires, etc.Ses caractéristiques de haute précision et de faible bruit peuvent assurer la sécurité et la stabilité des équipements médicaux.



Instruments de laboratoire :Les moteurs pas à pas hybrides à entraînement externe de 20 mm sont également couramment utilisés dans les instruments de laboratoire, tels que les analyseurs automatisés, les chromatographes en phase liquide, les chromatographes en phase gazeuse, etc.Sa haute précision et sa contrôlabilité peuvent assurer l'exactitude et la stabilité des résultats expérimentaux.



Instruments optiques visuels :Dans le domaine des instruments optiques visuels, les moteurs pas à pas hybrides à entraînement externe de 20 mm sont couramment utilisés dans les objectifs à mise au point automatique, les caméras vidéo, les télescopes et d'autres équipements pour obtenir des fonctions de mise au point et de suivi de haute précision.



Semi-conducteur:Les moteurs pas à pas hybrides à entraînement externe de 20 mm sont également largement utilisés dans les équipements à semi-conducteurs, tels que les équipements de fabrication de semi-conducteurs, les découpeurs de plaquettes, les équipements de conditionnement de semi-conducteurs, etc.Leur haute précision et leur contrôlabilité peuvent assurer la précision et la stabilité du processus de fabrication des semi-conducteurs.



Communication:Dans le domaine de la communication, les moteurs pas à pas hybrides à entraînement externe de 20 mm sont couramment utilisés dans les équipements de communication, tels que les équipements de communication à fibre optique, les équipements de communication par satellite.Ses caractéristiques de haute précision et de faible bruit peuvent assurer la qualité de transmission et la stabilité des équipements de communication.



Nouvelle énergie :Dans le domaine des nouvelles énergies, les moteurs pas à pas hybrides à entraînement externe de 20 mm sont couramment utilisés dans les équipements solaires photovoltaïques, tels que les trackers solaires, les capteurs solaires, etc. Sa haute précision et son contrôle peuvent assurer la qualité de transmission et la stabilité des équipements de communication.Sa haute précision et sa contrôlabilité peuvent assurer l'efficacité et la stabilité des équipements solaires.



Exigences de sélection du moteur :

►Sens de déplacement/montage

► Exigences de charge

►Exigences de course

►Exigences d'usinage final

►Exigences de précision

►Exigences de retour d'encodeur

►Exigences de réglage manuel

►Exigences environnementales



Atelier de fabrication :

20mm 2.5V 2phase moteur pas à pas linéaire hybride à vis sans fin d'entraînement externe pour équipement médical 5

20mm 2.5V 2phase moteur pas à pas linéaire hybride à vis sans fin d'entraînement externe pour équipement médical 6

20mm 2.5V 2phase moteur pas à pas linéaire hybride à vis sans fin d'entraînement externe pour équipement médical 7
