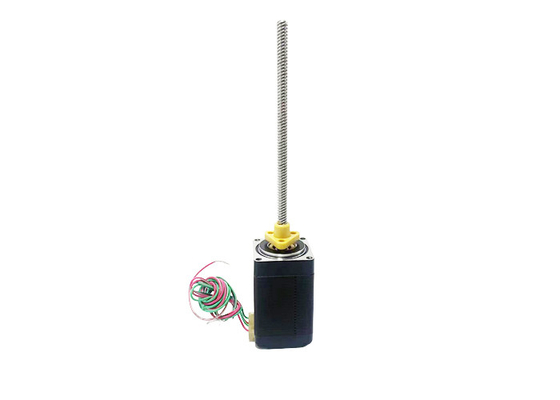

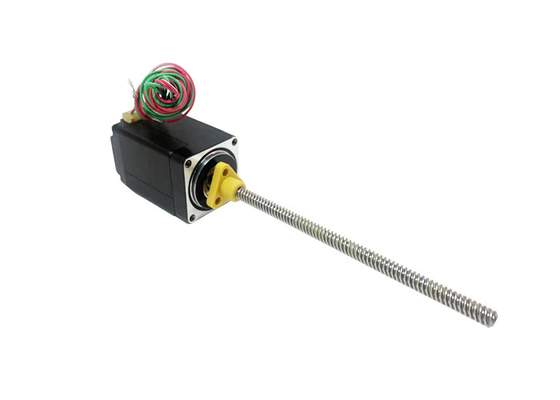

Moteur pas à pas hybride de la NEMA 11 (28mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, haute performance.
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | VSM28HSM |
| Quantité de commande min | 1Unit |
| Prix | $31~$80/Unit |
| Détails d'emballage | Le paquet standard d'exportation, ou peut être adapté aux besoins du client |
| Délai de livraison | 15-30 jours de travail |
| Conditions de paiement | Western Union, T/T, L/C, MoneyGram |
| Capacité d'approvisionnement | 1000000 unités/année |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Taille de moteur | 28mm | Angle d'étape | 1.8° |
|---|---|---|---|
| Tension (v) | 2.1 / 3,7 | (a) actuel | 1 |
| Résistance (ohms) | 2.1 / 3,7 | Inductance (MH) | 1.5 / 2,3 |
| Fils de connexion | 4 | Ville | Changzhou |
Description de produit
Nema 11 (28mm) moteur hybride pas à pas, bipolaire, à 4 pistes, vis ACME, faible bruit, longue durée de vie, haute performance.

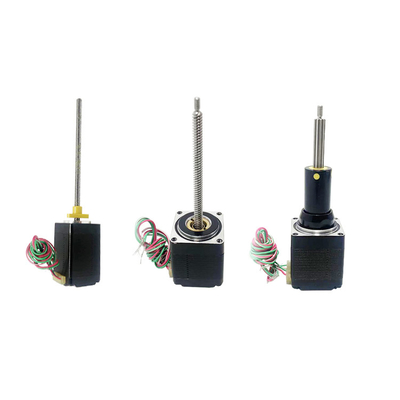

Ce moteur hybride pas à pas de 28 mm est disponible en trois types: à entraînement externe, à travers-axe et à travers-axe fixe.
Poussée maximale jusqu'à 240 kg, faible élévation de température, faible vibration, faible bruit, longue durée de vie (jusqu'à 5 millions de cycles) et haute précision de positionnement (jusqu'à ±0,01 mm)
Dessin de contour extérieur du moteur standard VSM28HSM:
Nom de l'entreprise:
La longueur de vis de plomb peut être personnalisée
L'usinage personnalisé est viable à l'extrémité de vis de plomb
Des descriptions:
|
Nom du produit |
Moteurs hybrides pas à pas de 28 mm |
|
Modèle |
VSM28HSM |
|
Le type |
moteurs hybrides pas à pas |
|
Angle de pas |
10,8° |
|
Voltage (V) |
2Un tiers.7 |
|
Courant (A) |
1 |
|
Résistance (Ohms) |
2Un tiers.7 |
|
Inductivité (mH) |
1.5 /2. Je vous en prie.3 |
| fils de plomb | 4 |
|
Longueur du moteur (mm) |
35/45 |
| Température ambiante | -20°C à +50°C |
| Hausse de température | 80K au maximum. |
| Résistance diélectrique | 1mA max. @ 500V, 1KHz, une seconde. |
| Résistance à l'isolation | 100 MΩ min. @500 Vdc |
Certificats:
Paramètres électriques:
| Taille du moteur |
Voltage/ Phases (V) |
Actuel/ Phases (A) |
Résistance Phases (Ω) |
Inductivité/ Phases (mH) |
Nombre de fils de plomb |
Intérêt du rotor (g.cm)2) |
Poids du moteur |
Longueur du moteur L (mm) |
| 28 | 2.1 | 1 | 2.1 | 1.5 | 4 | 9 | 120 |
34 |
| 28 | 3.7 | 1 | 3.7 | 2.3 | 4 | 13 | 180 |
45
|
Spécifications et paramètres de performance des vis en plomb:
|
Diamètre (mm) |
Le plomb (mm) |
Pas à pas (mm) |
Éteindre la force d'auto-verrouillage (N) |
| 4.76 | 0.635 | 0.003175 | 100 |
| 4.76 | 1.27 | 0.00635 | 40 |
| 4.76 | 2.54 | 0.0127 | 10 |
| 4.76 | 5.08 | 0.0254 | 1 |
| 4.76 | 10.16 | 0.0508 | 0 |
Remarque: pour plus de spécifications de vis à plomb, veuillez nous contacter.

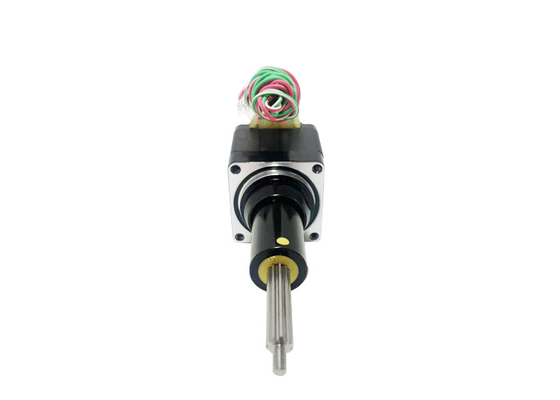

Le moteur hybride pas à pas de 28 mm est équipé d'un moteur captif:
Nom de l'entreprise:
L'usinage personnalisé est viable à l'extrémité de vis de plomb
|
Traitement S (mm) |
Dimension A (mm) |
Dimension B (mm) | |
| L = 34 | L = 42 | ||
| 12.7 | 19.8 | 6.5 | 0 |
| 19.1 | 26.2 | 12.9 | 0 |
| 25.4 | 32.5 | 19.2 | 5.9 |
| 31.8 | 38.9 | 25.6 | 12.3 |
| 38.1 | 45.2 | 31.9 | 18.6 |
| 50.8 | 57.9 | 44.6 | 31.3 |
| 63.5 | 70.6 | 57.3 | 44 |

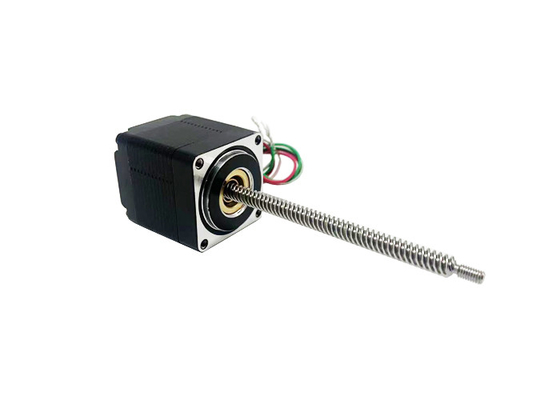

28 mm moteur hybride pas à pas standard à travers le moteur fixe dessin de contour:
Nom de l'entreprise:
La longueur de vis de plomb peut être personnalisée
L'usinage personnalisé est viable à l'extrémité de vis de plomb
courbe de vitesse et de poussée:
28 série 34mm longueur du moteur bipolaire Chopper drive
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis à plomb de 4,76 mm)
28 série 45mm longueur du moteur bipolaire Chopper drive
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis à plomb de 4,76 mm)
| Le plomb (mm) | Vitesse linéaire (mm/s) | |||||||||
| 0.635 | 0.635 | 1.27 | 1.905 | 2.54 | 3.175 | 3.81 | 4.445 | 5.08 | 5.715 | 11.43 |
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 22.86 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 | 45.72 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 | 91.44 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 | 182.88 |
Condition d'essai:
Propulsion par hélicoptère, pas de rampe, demi-micro-stepping, tension d'entraînement 24V
Domaines d'application:
La robotique:Les moteurs hybrides pas à pas sont largement utilisés en robotique. Ils peuvent être utilisés pour entraîner les joints des robots, fournissant un contrôle de position précis et un couple de sortie élevé.Les applications de la robotique incluent les robots industriels, les robots de service, les robots médicaux, etc.
Équipement d'automatisation:Les moteurs hybrides pas à pas peuvent également être utilisés dans une variété d'équipements d'automatisation, tels que des machines d'emballage automatiques, des lignes de production automatisées, des presses d'impression, des machines textiles, etc.Ils fournissent un contrôle de position précis, des mouvements à grande vitesse et des performances fiables.
Imprimantes 3D:Les moteurs hybrides à pas jouent un rôle important dans les imprimantes 3D. Ils peuvent être utilisés pour contrôler la position et la vitesse de la tête d'impression pour une impression de haute précision.Les moteurs hybrides pas à pas dans les imprimantes 3D assurent un positionnement précis et un mouvement en douceur pour assurer la qualité de l'impression.
Produits médicaux:Les moteurs hybrides pas à pas sont également couramment utilisés dans les dispositifs médicaux. Par exemple, ils peuvent être utilisés dans les équipements d'imagerie médicale, les robots chirurgicaux, les seringues, le traitement automatisé des échantillons, et plus encore.Les moteurs hybrides pas à pas fournissent un contrôle précis de la position et du mouvement dans ces appareils pour répondre aux exigences de l'industrie médicale en matière de haute précision et de fiabilité.
Équipement automobile:Les moteurs hybrides pas à pas sont également utilisés dans une large gamme d'équipements automobiles.ainsi que dans divers systèmes de commande à l'intérieur du véhiculeLes moteurs hybrides pas à pas offrent un contrôle de position très précis et des performances fiables dans les équipements automobiles.
L' avantage:
Précision élevée:Les moteurs hybrides pas à pas permettent un contrôle de position très précis.Cela les rend très adaptés pour les applications nécessitant un contrôle fin du mouvement.
Bonne performance à basse vitesse:Les moteurs hybrides pas à pas fonctionnent bien à basse vitesse. Ils peuvent fournir un couple de sortie élevé, ce qui facilite la gestion des applications nécessitant un couple de départ élevé ou fonctionnant à basse vitesse.Cela les rend utiles dans les scénarios qui nécessitent un contrôle précis et un ralenti.
Contrôle de conduite simple:Les moteurs hybrides pas à pas ont un contrôle d'entraînement relativement simple. Ils sont généralement contrôlés en boucle ouverte et ne nécessitent pas de capteurs de rétroaction, ce qui réduit la complexité et le coût du système.Un contrôle précis de la position et de la vitesse des moteurs pas à pas peut être réalisé avec des circuits d'entraînement appropriés.
Haute fiabilité:Les moteurs hybrides pas à pas offrent une fiabilité et une durabilité élevées.Ils sont généralement fabriqués avec des conceptions magnétiques puissantes et des matériaux de haute qualité qui maintiennent des performances stables pendant de longues périodes de fonctionnement et de démarrage répétéIls sont donc adaptés à des applications nécessitant de longues périodes de fonctionnement et une fiabilité élevée.
Réaction rapide et performance dynamique:Les moteurs hybrides pas à pas ont un temps de réponse rapide, ce qui permet des changements de position précis en peu de temps.et peut faire face à des changements soudains de chargeIls sont donc adaptés à des applications nécessitant une réponse rapide et des performances dynamiques élevées.
Exigences relatives à la sélection du moteur:
Direction de déplacement/monture
¢ Exigences de charge
¢Exigences relatives à l'accident vasculaire
¢ Exigences relatives à l'usinage final
Exigences de précision
¢ Exigences de rétroaction de l'encodeur
Exigences d'ajustement manuel
¢Exigences environnementales
