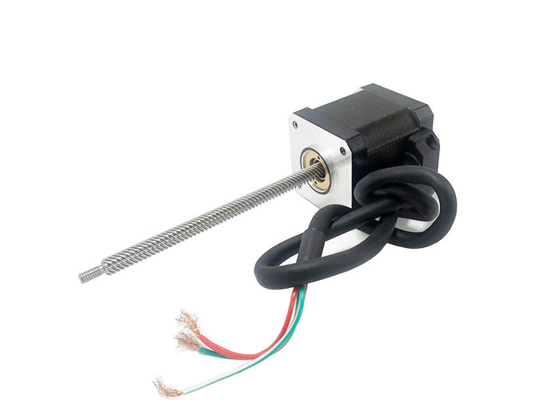

Moteur pas à pas hybride de la NEMA 17 (42mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, angle 1.8°, longue durée, haute performance d'étape.
Lieu d'origine | La Chine |
---|---|
Nom de marque | VIC-TECH |
Certification | RoHS |
Numéro de modèle | VSM42HSM |
Quantité de commande min | 1Unit |
Prix | $24~$68/Unit |
Détails d'emballage | Le paquet standard d'exportation, ou peut être adapté aux besoins du client |
Délai de livraison | 15-30 jours de travail |
Conditions de paiement | Western Union, T/T, L/C, MoneyGram |
Capacité d'approvisionnement | 1000000 unités/année |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xTaille de moteur | 42mm | Angle de pas | 10,8° |
---|---|---|---|
Voltage (V) | 2.6 / 2/2.5 | Courant (A) | 1.5/2.5 |
Résistance (ohms) | 1.8 / 0.8/1 | Inductance (MH) | 1.8/2.8/ 4,6 |
fils de plomb | 4 | Ville | Changzhou |
Nema 17 (42 mm) moteur hybride pas à pas, bipolaire, à 4 pistes, vis à pistes ACME, angle de pas de 1,8°, longue durée de vie, haute performance.

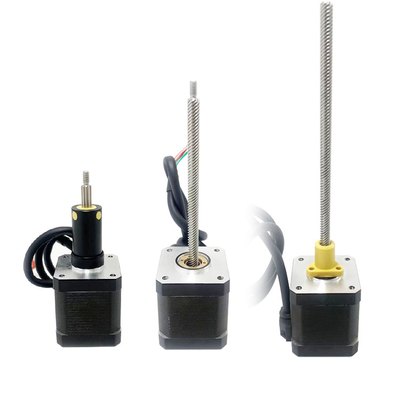

Ce moteur hybride pas à pas de 42 mm est disponible en trois types: à entraînement externe, à travers-axe et à travers-axe fixe.
Des descriptions:
Nom du produit |
Moteurs hybrides pas à pas de 42 mm |
Modèle |
VSM42HSM |
Le type |
moteurs hybrides pas à pas |
Angle de pas |
10,8° |
Voltage (V) |
2/ 2, 6/ 3.3 |
Courant (A) |
1.5/2.5 |
Résistance (Ohms) |
0.8 / 1.8 / 2.2 |
Inductivité (mH) |
1.8 / 2.8 / 4.6 |
fils de plomb | 4 |
Longueur du moteur (mm) |
Les produits de base |
Température ambiante | -20°C à +50°C |
Hausse de température | 80K au maximum. |
Résistance diélectrique | 1mA max. @ 500V, 1KHz, une seconde. |
Résistance à l'isolation | 100 MΩ min. @500 Vdc |
Certificats:
Paramètres électriques:
Taille du moteur |
Voltage /Phase (V) |
Actuel /Phase (A) |
Résistance /Phase (Ω) |
Inductivité /Phase (mH) |
Nombre de fils de plomb |
Intérêt du rotor (g.cm)2) |
Poids du moteur Le montant de l'aide |
Longueur du moteur L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Spécifications et paramètres de performance des vis en plomb:
Diamètre (mm) |
Le plomb (mm) |
Pas à pas (mm) |
Éteindre la force d'auto-verrouillage (N) |
6.35 | 1.27 | 0.00635 | 150 |
6.35 | 3.175 | 0.015875 | 40 |
6.35 | 6.35 | 0.03175 | 15 |
6.35 | 12.7 | 0.0635 | 3 |
6.35 | 25.4 | 0.127 | 0 |
Remarque: pour plus de spécifications de vis à plomb, veuillez nous contacter.

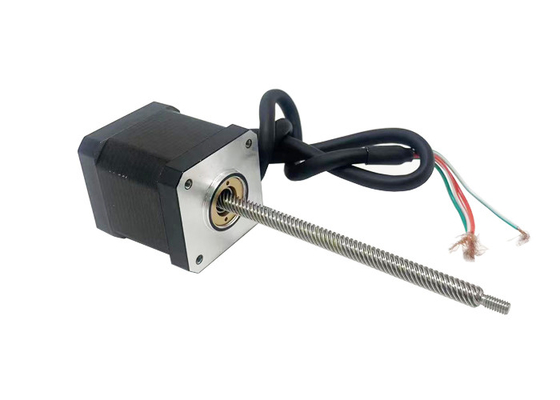

Dessin de contour extérieur du moteur standard VSM42HSM:
Nom de l'entreprise:
La longueur de vis de plomb peut être personnalisée
L'usinage personnalisé est viable à l'extrémité de vis de plomb

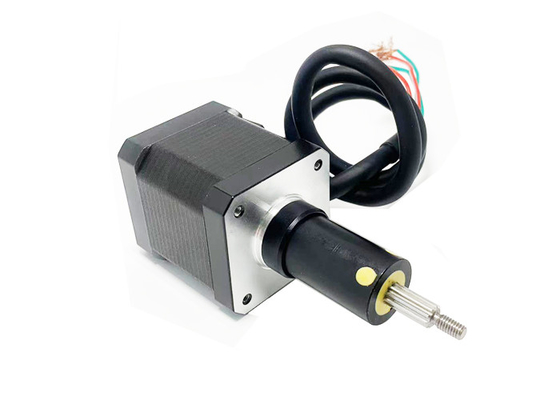

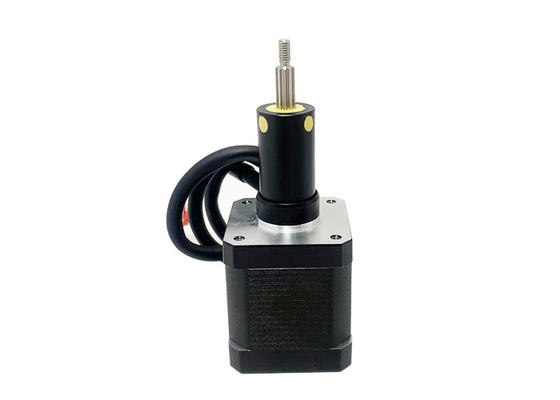

Dessin de contour standard du moteur captif hybride pas à pas de 42 mm:
Nom de l'entreprise:
L'usinage personnalisé est viable à l'extrémité de vis de plomb
Traitement S (mm) |
Dimension A (mm) |
Dimension B (mm) | |||
L = 34 | L = 40 | L = 48 | L = 60 | ||
12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |

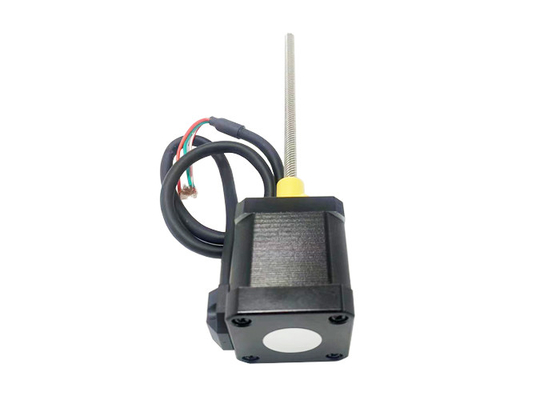

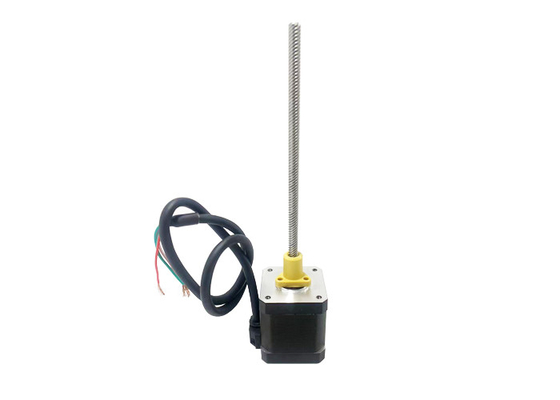

Le moteur hybride pas à pas de 42 mm est un moteur standard à travers-fixé:
Nom de l'entreprise:
La longueur de vis de plomb peut être personnalisée
L'usinage personnalisé est viable à l'extrémité de vis de plomb
courbe de vitesse et de poussée:
42 série 34 mm longueur du moteur bipolaire Chopper drive
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis de plomb Φ6,35 mm)
42 série 40 mm longueur du moteur bipolaire Chopper drive
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis de plomb Φ6,35 mm)
Le plomb (mm) | Vitesse linéaire (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Condition d'essai:
Propulsion par hélicoptère, pas de rampage, demi-micro-stepping, tension de conduite 40V
Série 42 longueur du moteur 48 mm bipolaire Chopper drive
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis de plomb Φ6,35 mm)
Série 42 longueur du moteur 60 mm bipolaire
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis de plomb Φ6,35 mm)
Le plomb (mm) | Vitesse linéaire (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Condition d'essai:
Propulsion par hélicoptère, pas de rampage, demi-micro-stepping, tension de conduite 40V
Domaines d'application:
Équipement d'automatisation:Les moteurs hybrides pas à pas de 42 mm sont largement utilisés dans une variété d'équipements d'automatisation, y compris les machines d'emballage automatiques, les lignes de production automatisées, les machines-outils et les équipements d'impression.Ils fournissent un contrôle de position précis et un couple de sortie élevé pour répondre aux exigences des équipements d'automatisation pour le mouvement de précision et la fiabilité.
Imprimantes 3D:Les moteurs hybrides pas à pas de 42 mm jouent un rôle clé dans les imprimantes 3D. Ils sont utilisés pour entraîner la tête d'impression pour un contrôle de position de haute précision et réaliser des opérations d'impression précises.Ces moteurs offrent une bonne précision et fiabilité de positionnement, ce qui contribue à améliorer les performances et la qualité d'impression des imprimantes 3D.
Produits médicaux:Les moteurs hybrides pas à pas de 42 mm sont largement utilisés dans les dispositifs médicaux.Ces moteurs sont utilisés pour contrôler les plates-formes rotatives et les pièces mobilesEn outre, ils sont utilisés pour le contrôle de la position de précision dans les dispositifs médicaux tels que les robots chirurgicaux, les seringues et le traitement automatisé des échantillons.
La robotique:Les moteurs hybrides pas à pas de 42 mm jouent un rôle important dans la robotique.Les applications de la robotique incluent les robots industriels, des robots de service et des robots médicaux.
Automobile:Les moteurs hybrides pas à pas de 42 mm ont des applications dans les équipements automobiles. Ils sont utilisés dans divers systèmes de contrôle à l'intérieur des automobiles, tels que l'ajustement des sièges automobiles, le levage et l'abaissement des fenêtres,et réglage du rétroviseurCes moteurs assurent un contrôle de position de haute précision et des performances fiables pour assurer le bon fonctionnement des équipements automobiles.
Maison intelligente et électronique grand public:Les moteurs hybrides pas à pas de 42 mm sont utilisés dans la maison intelligente et les appareils électroniques grand public. Ils peuvent être utilisés dans des appareils tels que des serrures de porte intelligentes, des têtes de caméra, des rideaux intelligents, des aspirateurs robotiques, etc.pour fournir des fonctions précises de contrôle de position et de mouvement.
En plus des applications ci-dessus, les moteurs hybrides pas à pas de 42 mm peuvent également être utilisés dans les équipements textiles, les systèmes de surveillance de la sécurité, le contrôle de l'éclairage de scène,et autres domaines nécessitant un contrôle précis de la position et des performances fiablesDans l'ensemble, les moteurs hybrides pas à pas de 42 mm ont un large éventail d'applications dans de multiples industries.
L' avantage:
Le couple à bas régime:Les moteurs hybrides pas à pas de 42 mm présentent d'excellentes performances de couple à basse vitesse.Cette caractéristique les rend adaptés aux applications nécessitant un contrôle précis et des mouvements lents, comme la robotique, les équipements d'automatisation et les dispositifs médicaux.
Précision de positionnement:Ces moteurs offrent une grande précision de positionnement et, grâce à leur résolution fine, ils permettent un positionnement précis et un contrôle précis du mouvement.Ceci est essentiel dans les applications qui exigent un positionnement précis, telles que les machines CNC, les imprimantes 3D et les systèmes de sélection et de placement.
Capacité d'auto-verrouillage:Les moteurs hybrides pas à pas ont une capacité d'auto-verrouillage lorsque les enroulements ne sont pas alimentés. Cela signifie qu'ils peuvent maintenir leur position sans consommation d'énergie,qui est avantageux dans les applications où il est nécessaire de maintenir une position sans puissance, comme dans les bras ou les positionneurs robotiques.
Résultats économiques:Les moteurs hybrides pas à pas de 42 mm offrent une solution rentable pour de nombreuses applications.La simplicité de leur système de contrôle et l'absence de capteurs de rétroaction contribuent à leur rentabilité..
Large gamme de vitesses de fonctionnement:Ces moteurs peuvent fonctionner à une large gamme de vitesses, de très basses à relativement hautes vitesses.Cette souplesse dans le contrôle de la vitesse les rend adaptés aux applications avec des exigences de vitesse variables.
Taille compacte:Le facteur de forme de 42 mm représente une taille relativement compacte pour un moteur pas à pas.Cela facilite l'intégration dans des applications ou des équipements à espace restreint nécessitant des conceptions compactes et légères.
Fiabilité et longévité:Les moteurs hybrides pas à pas sont connus pour leur fiabilité et leur durabilité.
Exigences relatives à la sélection du moteur:
Direction de déplacement/monture
¢ Exigences de charge
¢Exigences relatives à l'accident vasculaire
¢ Exigences relatives à l'usinage final
Exigences de précision
¢ Exigences de rétroaction de l'encodeur
Exigences d'ajustement manuel
¢Exigences environnementales
