Moteur pas à pas hybride de la NEMA 23 (57mm), bipolaire, 4 avance, vis sans fin de POINT CULMINANT, à faible bruit, longue durée, haute performance.
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | VSM57HSM |
| Quantité de commande min | 1Unit |
| Prix | $40~$94/Unit |
| Détails d'emballage | Le paquet standard d'exportation, ou peut être adapté aux besoins du client |
| Délai de livraison | 15-30 jours de travail |
| Conditions de paiement | Western Union, T/T, L/C, MoneyGram |
| Capacité d'approvisionnement | 1000000 unités/année |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Taille de moteur | 57mm | Angle d'étape | 1.8° |
|---|---|---|---|
| Tension (v) | 2.3 / 3/3,1/3,8 | (a) actuel | 3/4 |
| Résistance (ohms) | 0.75 / 1/0,78/0,95 | Inductance (MH) | 2.5 / 4,5/3,3/4,5 |
| Fils de connexion | 4 | Ville | Changzhou |
| Mettre en évidence | moteur hybride pas à pas haute performance |
||
Description de produit
Nema 23 (57 mm) moteur hybride pas à pas, bipolaire, à 4 pistes, vis à pistes ACME, faible bruit, longue durée de vie, haute performance.

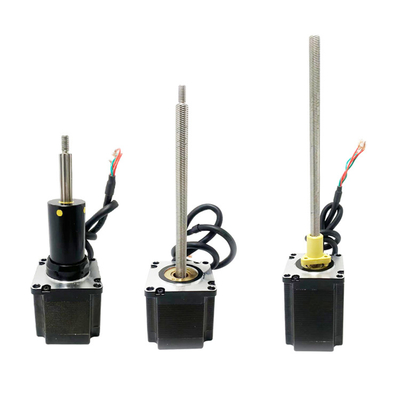

Ce moteur hybride pas à pas de 57 mm est disponible en trois types: à entraînement externe, à travers-axe et à travers-axe fixe.
Ce moteur est disponible en taille 20mm, 28mm, 35mm, 42mm, 57mm, 86mm
Longueur de pas, 0,001524 mm~0,127 mm
Performance Poussée maximale jusqu'à 240 kg, faible élévation de température, faible vibration, faible bruit, longue durée de vie (jusqu'à 5 millions de cycles), haute précision de positionnement (jusqu'à ±0,01 mm)
Des descriptions:
|
Nom du produit |
Moteurs hybrides pas à pas de 57 mm |
|
Modèle |
VSM57HSM |
|
Le type |
moteurs hybrides pas à pas |
|
Angle de pas |
10,8° |
|
Voltage (V) |
2.3 / 3 / 3.1 / 3. Je vous en prie.8 |
|
Courant (A) |
Je vous en prie. |
|
Résistance (Ohms) |
00,75 / 1 / 0,78 / 0.95 |
|
Inductivité (mH) |
2Je suis désolé.5 |
| fils de plomb | 4 |
|
Longueur du moteur (mm) |
45 / 55 / 65 / 75 |
| Température ambiante | -20°C à +50°C |
| Hausse de température | 80K au maximum. |
| Résistance diélectrique | 1mA max. @ 500V, 1KHz, une seconde. |
| Résistance à l'isolation | 100 MΩ min. @500 Vdc |
Certificats:
Paramètres électriques:
| Taille du moteur |
Voltage /Phase (V) |
Actuel /Phase (A) |
Résistance /Phase (Ω) |
Inductivité /Phase (mH) |
Nombre de fils de plomb |
Intérêt du rotor (g.cm)2) |
Poids du moteur Le montant de l'aide |
Longueur du moteur L (mm) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
Spécifications et paramètres de performance des vis en plomb:
|
Diamètre (mm) |
Le plomb (mm) |
Pas à pas (mm) |
Éteindre la force d'auto-verrouillage (N) |
| 9.525 | 1.27 | 0.00635 | 800 |
| 9.525 | 2.54 | 0.0127 | 300 |
| 9.525 | 5.08 | 0.0254 | 90 |
| 9.525 | 10.16 | 0.0508 | 30 |
| 9.525 | 25.4 | 0.127 | 6 |
Remarque: pour plus de spécifications de vis à plomb, veuillez nous contacter.

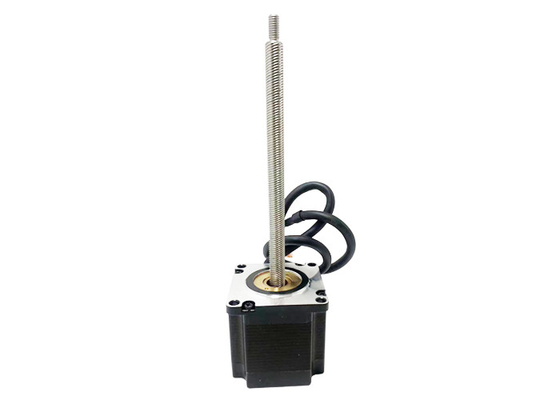

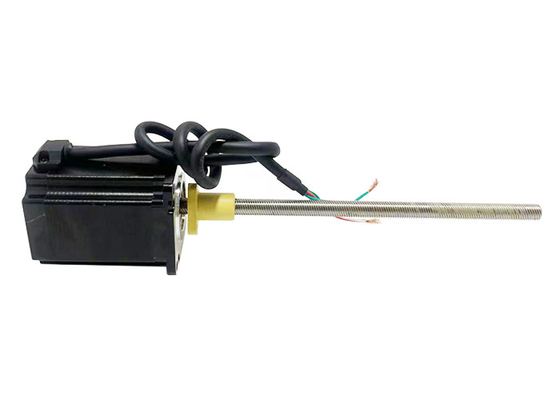

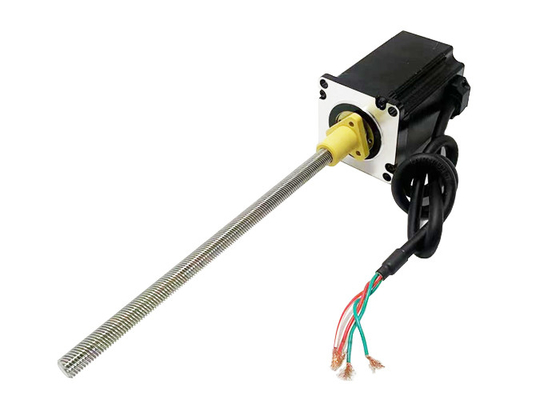

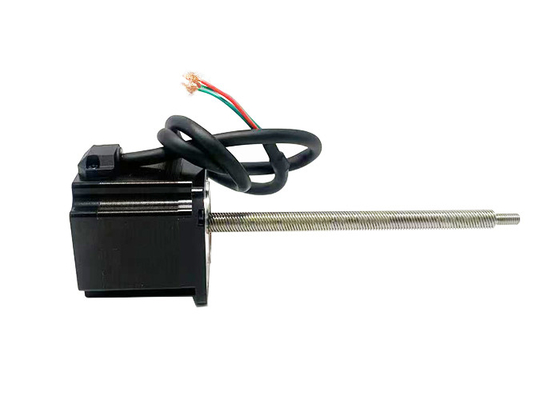

Dessin de contour extérieur du moteur standard VSM57HSM:
Nom de l'entreprise:
La longueur de vis de plomb peut être personnalisée
L'usinage personnalisé est viable à l'extrémité de vis de plomb
Tracé de contour standard du moteur captif hybride pas à pas de 57 mm:
Nom de l'entreprise:
L'usinage personnalisé est viable à l'extrémité de vis de plomb
|
Traitement S (mm) |
Dimension A (mm) |
Dimension B (mm) | |||
| L = 45 | L = 55 | L = 65 | L = 75 | ||
| 12.7 | 24.1 | 1.1 | 0 | 0 | 0 |
| 19.1 | 30.5 | 7.5 | 0 | 0 | 0 |
| 25.4 | 36.8 | 13.8 | 4.8 | 0 | 0 |
| 31.8 | 43.2 | 20.2 | 11.2 | 0.2 | 0 |
| 38.1 | 49.5 | 26.5 | 17.5 | 6.5 | 0 |
| 50.8 | 62.2 | 39.2 | 30.2 | 19.2 | 9.1 |
| 63.5 | 74.9 | 51.9 | 42.9 | 31.9 | 21.9 |

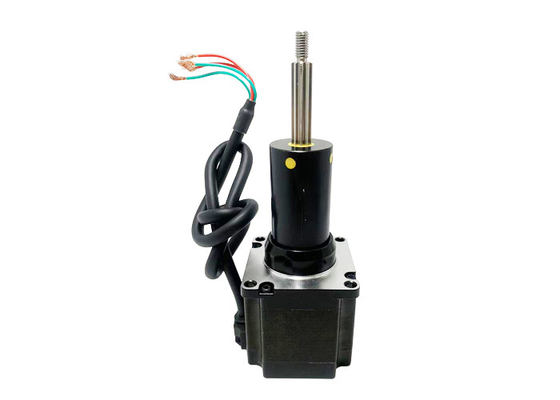

Le moteur hybride pas à pas de 57 mm est un moteur standard à travers-fixé:
Nom de l'entreprise:
La longueur de vis de plomb peut être personnalisée
L'usinage personnalisé est viable à l'extrémité de vis de plomb
courbe de vitesse et de poussée:
57 série 45mm longueur du moteur bipolaire Chopper drive
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis à plomb de 9,525 mm)
57 série 55 mm longueur du moteur bipolaire Chopper drive
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis à plomb de 9,525 mm)
| Le plomb (mm) | Vitesse linéaire (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
Condition d'essai:
Propulsion par hélicoptère, pas de rampage, demi-micro-stepping, tension de conduite 40V
57 série 65mm longueur du moteur bipolaire Chopper drive
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis à plomb de 9,525 mm)
57 série 75 mm longueur du moteur bipolaire Chopper drive
100% de la fréquence d'impulsion du courant et de la courbe de poussée (vis à plomb de 9,525 mm)
| Le plomb (mm) | Vitesse linéaire (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
Condition d'essai:
Propulsion par hélicoptère, pas de rampage, demi-micro-stepping, tension de conduite 40V
Domaines d'application:
Impression 3D:Les moteurs hybrides pas à pas de 57 mm sont largement utilisés dans les imprimantes 3D pour contrôler la position et le mouvement de la tête d'impression.
machines-outils à commande numérique:Dans les machines-outils à commande numérique par ordinateur (CNC), des moteurs pas à pas hybrides de 57 mm sont utilisés pour contrôler le mouvement des outils de coupe pour des opérations d'usinage précises.
Équipement d'automatisation:Les moteurs hybrides pas à pas de 57 mm peuvent être utilisés dans une variété d'équipements d'automatisation, tels que des machines d'emballage automatiques, des systèmes de tri automatiques, des chaînes d'assemblage automatiques, etc.pour le contrôle du mouvement et du positionnement.
Machines et appareils pour le textile:Dans l'industrie textile, des moteurs hybrides pas à pas de 57 mm peuvent être utilisés pour contrôler des machines à filer, des métiers à tisser et d'autres équipements afin d'assurer la précision et la stabilité du processus textile.
Équipement médical:Les moteurs hybrides pas à pas de 57 mm sont largement utilisés dans les équipements médicaux tels que les pompes à seringue médicale, les robots médicaux, les équipements de numérisation d'images, etc. pour un contrôle de position et un contrôle de mouvement précis.
La robotique:Les moteurs pas à pas hybrides de 57 mm sont utilisés dans une variété d'applications de robotique, notamment des robots industriels, des robots de service, des robots collaboratifs, etc., pour un mouvement et une manipulation précis.
Systèmes de stockage automatisés:Dans les systèmes automatisés d'entreposage et de logistique, des moteurs hybrides pas à pas de 57 mm peuvent être utilisés pour contrôler les bandes transporteuses, les ascenseurs, lesles grues d'empilage et autres équipements pour obtenir un positionnement et une manipulation précis des articles.
Ce ne sont là que quelques-unes des applications typiques des moteurs hybrides pas à pas de 57 mm, et en fait, ils sont largement utilisés dans de nombreux autres domaines, y compris les équipements d'impression, les systèmes de sécurité,instruments de précision, et ainsi de suite.
L' avantage:
Rapport couple/taille élevé:Malgré leur taille compacte, les moteurs hybrides pas à pas de 57 mm peuvent fournir un couple de sortie élevé.
Contrôle en boucle ouverte:Les moteurs hybrides pas à pas peuvent fonctionner dans un système de commande en boucle ouverte, ce qui signifie qu'ils ne nécessitent pas de dispositifs de rétroaction de position tels que des encodeurs.Cela simplifie le système de contrôle et réduit les coûts globaux.
Position précise:Les moteurs hybrides pas à pas offrent des capacités de positionnement précises en raison de leur résolution d'étape inhérente.
Fonctionnement en douceur:Les moteurs hybrides pas à pas permettent un fonctionnement en douceur, en particulier lorsqu'ils sont entraînés par des techniques de micro-pas à pas.résultant en un mouvement plus lisse et une réduction des vibrations.
Temps de réponse rapide:Les moteurs hybrides pas à pas ont des temps de réponse rapides, ce qui permet une accélération et une décélération rapides.
Haute fiabilité et durabilité:Les moteurs hybrides pas à pas sont connus pour leur robustesse et leur fiabilité.
Solution rentable:Par rapport à d'autres technologies de contrôle du mouvement comme les servo-moteurs, les moteurs hybrides pas à pas offrent généralement une solution plus rentable.Ils offrent un bon équilibre entre performance et abordabilité.
Facile à intégrer:Les moteurs hybrides pas à pas sont largement disponibles et compatibles avec divers systèmes électroniques et de contrôle d'entraînement.
Efficacité énergétique:Les moteurs hybrides pas à pas ne consomment de l'énergie que lorsqu'ils sont en mouvement, ce qui les rend économes en énergie.
Exigences relatives à la sélection du moteur:
Direction de déplacement/monture
¢ Exigences de charge
¢Exigences relatives à l'accident vasculaire
¢ Exigences relatives à l'usinage final
Exigences de précision
¢ Exigences de rétroaction de l'encodeur
Exigences d'ajustement manuel
¢Exigences environnementales
