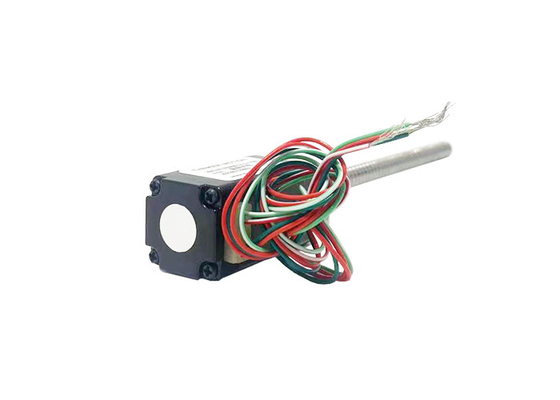

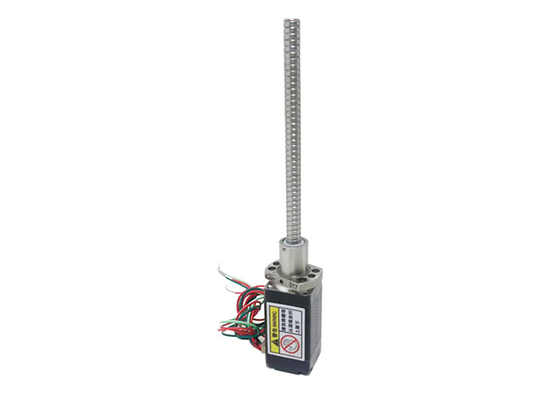

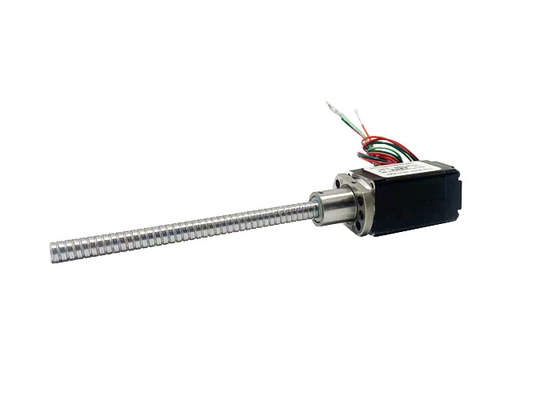

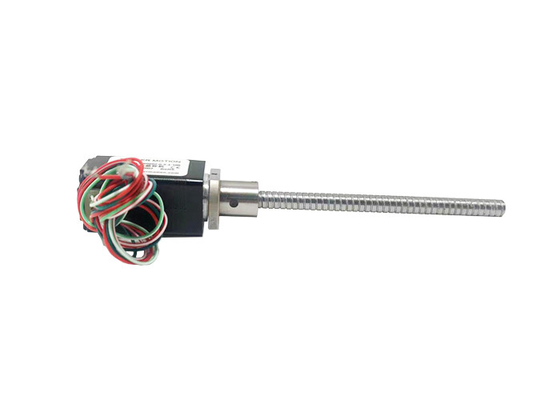

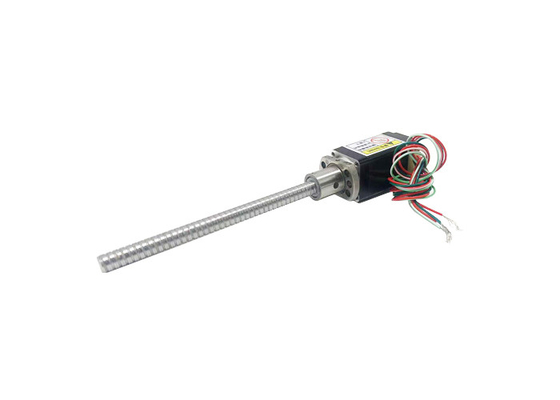

Tension hybride 2,5/6.3V 0.5A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 8 (20mm)
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | VSM20BSHSM |
| Quantité de commande min | 1Unit |
| Prix | $86~$214/Unit |
| Détails d'emballage | Le paquet standard d'exportation, ou peut être adapté aux besoins du client |
| Délai de livraison | 15-30 jours de travail |
| Conditions de paiement | Western Union, T/T, L/C, MoneyGram |
| Capacité d'approvisionnement | 1000000 unités/année |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Taille de moteur | 20mm | Angle d'étape | 1.8° |
|---|---|---|---|
| Tension (v) | 2,5 / 6,3 | (a) actuel | 0,5 |
| Résistance (ohms) | 5.1 / 12,5 | Inductance (MH) | 1.5 / 4,5 |
| Fils de connexion | 4 | Ville | Changzhou |
Description de produit
Nema 8 (20 mm) moteur pas à pas hybride à vis à bille de 1,8° angle de marche Voltage 2,5 / 6,3V Courant 0,5A,4 fils de plomb
Nema 8 (20 mm) moteur hybride pas à pas, bipolaire, à 4 pistes, vis à bille, faible bruit, longue durée de vie, haute performance, certifié CE et RoHS.
Des descriptions:
|
Nom du produit |
Moteur pas à pas à vis à bille hybride de 20 mm |
|
Modèle |
VSM20BSHSM |
|
Le type |
moteurs hybrides pas à pas |
|
Angle de pas |
10,8° |
|
Voltage (V) |
2.5 / 6. Je vous en prie.3 |
|
Courant (A) |
0.5 |
|
Résistance (Ohms) |
5.1 / 12. Je vous en prie.5 |
|
Inductivité (mH) |
1.5 / 4. Je vous en prie.5 |
| fils de plomb | 4 |
|
Longueur du moteur (mm) |
30 / 42 |
| Température ambiante | -20°C à +50°C |
| Hausse de température | 80K au maximum. |
| Résistance diélectrique | 1mA max. @ 500V, 1KHz, une seconde. |
| Résistance à l'isolation | 100 MΩ min. @500 Vdc |
Certificats:
Paramètres électriques:
| Taille du moteur |
Voltage/ Phases (V) |
Actuel/ Phases (A) |
Résistance Phases (Ω) |
Inductivité/ Phases (mH) |
Nombre de fils de plomb |
Intérêt du rotor (g.cm)2) |
Poids du moteur Le montant de l'aide |
Longueur du moteur L (mm) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
Dessin de contour extérieur du moteur standard VSM20BSHSM:
Nom de l'entreprise:
La longueur de vis de plomb peut être personnalisée
L'usinage personnalisé est viable à l'extrémité de vis de plomb
Veuillez nous contacter pour plus de spécifications de vis à billes.
Le dessin de contour de l'écrou de balle VSM20BSHS 0601:
courbe de vitesse et de poussée:
20 série 30 mm longueur du moteur bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée
20 série 42mm longueur du moteur bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée
| Le plomb (mm) | Vitesse linéaire (mm/s) | ||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Condition d'essai:Propulsion par hélicoptère, pas de rampe, demi-micro-stepping, tension d'entraînement 24V
Domaines d'application:
Automatisation de laboratoire:Les moteurs pas à pas à vis à bille hybrides de 20 mm trouvent des applications dans les systèmes d'automatisation de laboratoire, y compris les robots de manutention de liquide, les systèmes de manutention d'échantillons et les équipements de laboratoire.Ils permettent un positionnement précis des instruments et des échantillons, contribuant à des flux de travail efficaces et fiables.
Automatisation industrielle:Ces moteurs pas à pas sont utilisés dans diverses applications d'automatisation industrielle telles que les machines de pick-and-place, les systèmes d'assemblage et les systèmes de convoyeurs.Ils fournissent un contrôle précis du mouvement et du positionnement, assurant un fonctionnement efficace et fiable dans les environnements de fabrication et de production.
Instruments d'analyse:Les moteurs pas à pas à vis à bille hybride de 20 mm sont utilisés dans des instruments d'analyse tels que des spectromètres, des systèmes de chromatographie et des équipements de test de laboratoire.Ils permettent le mouvement et le positionnement précis des composants optiques, des étapes d'échantillonnage et des dispositifs de mesure, assurant des résultats précis et reproductibles.
Équipement de semi-conducteurs:Dans l'industrie des semi-conducteurs, des moteurs pas à pas à vis à bille hybrides de 20 mm sont utilisés dans les équipements de manutention, d'alignement et d'inspection des plaquettes.Ils jouent un rôle crucial dans le maintien d'un positionnement et d'un mouvement précis pendant les processus de fabrication et d'essai.
Biotechnologie et sciences de la vie:Ces moteurs sont utilisés dans les applications de biotechnologie et de sciences de la vie, y compris les instruments de séquençage de l'ADN, les systèmes automatisés de traitement des liquides et les dispositifs de manipulation cellulaire.Ils fournissent la précision et le contrôle nécessaires pour divers processus et expériences de laboratoire.
Machines de précision:Les moteurs pas à pas hybrides à vis à bille de 20 mm sont couramment utilisés dans les machines de précision telles que les étages de précision, les systèmes de positionnement optique et les équipements de métrologie.répétabilité, et le mouvement lisse les rendent adaptés à des applications exigeantes qui nécessitent une précision au niveau des microns ou des nanomètres.
Robotique et contrôle du mouvement:Ces moteurs pas à pas sont utilisés dans les petits systèmes robotiques, les bras robotiques et les systèmes de contrôle de mouvement qui nécessitent des mouvements précis et contrôlés.en les rendant adaptés à des applications dans la rechercheLes résultats de l'étude ont été publiés dans les journaux et les journaux de l'industrie.
L' avantage:
Résistance à l'écoulementLa structure hybride de la vis à bille permet au moteur pas à pas de la vis à bille hybride de 20 mm d'obtenir un positionnement et un contrôle du mouvement de haute précision.Le mécanisme à vis à bille réduit la clearance de rotation de la transmission mécanique, améliorant la précision et la répétabilité du positionnement.
Capacité de charge élevée:Le mécanisme à vis à bille est capable de gérer de grandes charges, ce qui rend le moteur pas à pas hybride à vis à bille de 20 mm adapté aux applications où des charges plus lourdes doivent être transportées.
RIGIDITÉ et stabilité élevées:Les vis à billes sont plus rigides que les vis traditionnelles, ce qui permet un contrôle de mouvement plus stable et fiable.améliorer la stabilité et l'exactitude du système.
Efficacité élevée:En raison des caractéristiques d'entraînement très efficaces de la vis à billes, le moteur pas à pas à vis à billes hybride de 20 mm a un rendement de transmission élevé, réduisant les pertes d'énergie et la production de chaleur.
Motion à grande vitesse:Les moteurs pas à pas hybrides à vis à bille combinent les avantages des moteurs pas à pas avec les caractéristiques de transmission des vis à bille,permettant ainsi des vitesses de mouvement élevées pour les applications nécessitant une réponse rapide et un mouvement à grande vitesse.
La précision de positionnement est élevée:La construction à vis à bille offre une grande précision de positionnement de répétition, permettant au moteur pas à pas hybride à vis à bille de 20 mm d'obtenir un positionnement de répétition précis pour les applications nécessitant une grande précision.
Le couple de maintien statique:Le moteur pas à pas hybride à vis à bille de 20 mm maintient sa position même en cas de panne d'alimentation ou d'arrêt de l'alimentation en courant, sans avoir besoin d'un dispositif de freinage supplémentaire.
Système de commande simplifié:les moteurs pas à pas hybrides à vis à bille de 20 mm fonctionnent généralement sous un système de commande en boucle ouverte,élimination du besoin de dispositifs de rétroaction de position supplémentaires et simplification de la conception et de l'installation des systèmes de commande.
Exigences relatives à la sélection du moteur:
Direction de déplacement/monture
¢ Exigences de charge
¢Exigences relatives à l'accident vasculaire
¢ Exigences relatives à l'usinage final
Exigences de précision
¢ Exigences de rétroaction de l'encodeur
Exigences d'ajustement manuel
¢Exigences environnementales
