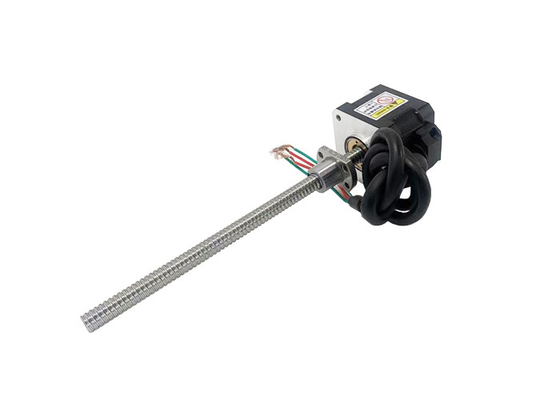

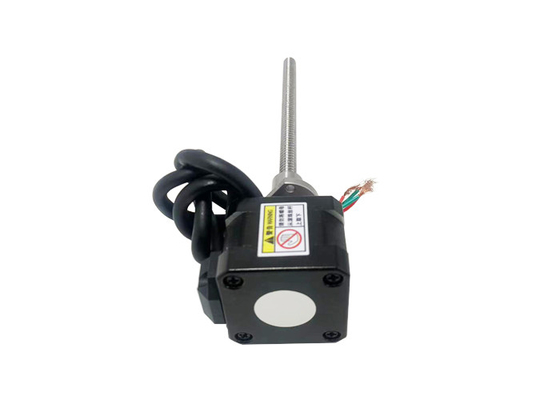

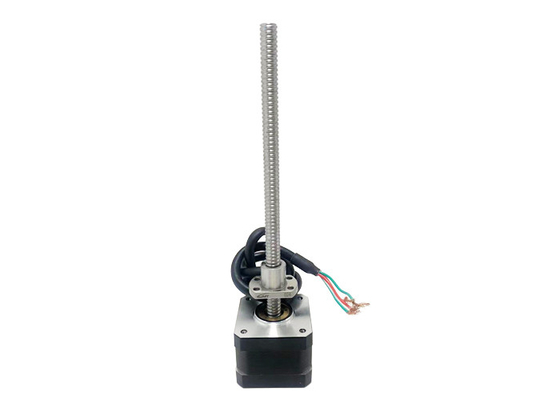

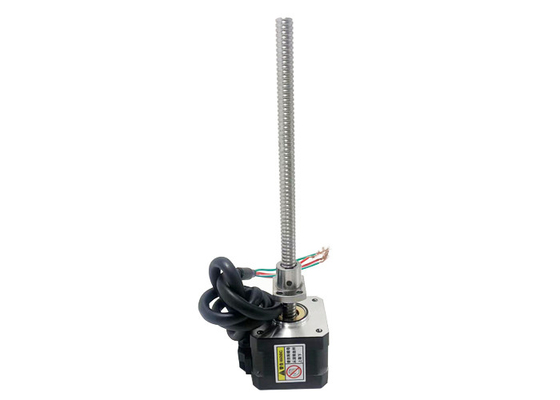

Tension hybride 2,1/3.7V 1A actuel, 4 fils de connexion d'angle d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 17 (42mm)
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | VSM42BSHSM |
| Quantité de commande min | 1Unit |
| Prix | $71~$143/Unit |
| Détails d'emballage | Le paquet standard d'exportation, ou peut être adapté aux besoins du client |
| Délai de livraison | 15-30 jours de travail |
| Conditions de paiement | Western Union, T/T, L/C, MoneyGram |
| Capacité d'approvisionnement | 1000000 unités/année |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Taille de moteur | 42mm | Angle d'étape | 1.8° |
|---|---|---|---|
| Tension (v) | 2.1 / 3,7 | (a) actuel | 1 |
| Résistance (ohms) | 2.1 / 3,7 | Inductance (MH) | 1.5 / 2,3 |
| Fils de connexion | 4 | Ville | Changzhou |
Description de produit
Nema 17 (42 mm) moteur pas à pas hybride à vis à bille 1,8° angle de marche Voltage 2.1 / 3.7V Courant 1A,4 fils de plomb
Nema 17 (42 mm) moteur hybride pas à pas, bipolaire, à 4 pistes, vis à bille, faible bruit, longue durée de vie, haute performance, certifié CE et RoHS.
Des descriptions:
|
Nom du produit |
moteur pas à pas à vis à bille hybride de 42 mm |
|
Modèle |
Le nombre d'heures de travail est le suivant: |
|
Le type |
moteurs hybrides pas à pas |
|
Angle de pas |
10,8° |
|
Voltage (V) |
26 / 3,3 / 2 / 2.5 |
|
Courant (A) |
1.5 / 2. Je vous en prie.5 |
|
Résistance (Ohms) |
1Je vous en prie. |
|
Inductivité (mH) |
26 / 4 / 6 / 1 / 8 / 2.8 |
| fils de plomb | 4 |
|
Longueur du moteur (mm) |
34 / 40 / 48 / 60 |
| Température ambiante | -20°C à +50°C |
| Hausse de température | 80K au maximum. |
| Résistance diélectrique | 1mA max. @ 500V, 1KHz, une seconde. |
| Résistance à l'isolation | 100 MΩ min. @500 Vdc |
Certificats:
Paramètres électriques:
| Taille du moteur |
Voltage /Phase (V) |
Actuel /Phase (A) |
Résistance /Phase (Ω) |
Inductivité /Phase (mH) |
Nombre de fils de plomb |
Intérêt du rotor (g.cm)2) |
Poids du moteur Le montant de l'aide |
Longueur du moteur L (mm) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Dessin de contour extérieur du moteur standard VSM42BSHSM:
Nom de l'entreprise:
La longueur de vis de plomb peut être personnalisée
L'usinage personnalisé est viable à l'extrémité de vis de plomb
Veuillez nous contacter pour plus de spécifications de vis à billes.
VSM42BSHSMBall nut 0801 ou 0802 dessin de contour:
VSM42BSHSMBall nut 1202 dessin de contour:
Le dessin de contour de l'écrou 1205 VSM42BSHS:
Le dessin de contour de l'écrou de balle 1210 VSM42BSHS:
courbe de vitesse et de poussée:
42 série 34 mm longueur du moteur bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée
42 série 40 mm longueur du moteur bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée
| Le plomb (mm) | Vitesse linéaire (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Condition d'essai:Propulsion par hélicoptère, pas de rampage, demi-micro-stepping, tension de conduite 40V
Série 42 longueur du moteur 48 mm bipolaire Chopper drive
100% de fréquence d'impulsion de courant et courbe de poussée
Série 42 longueur du moteur 60 mm bipolaire
100% de fréquence d'impulsion de courant et courbe de poussée
| Le plomb (mm) | Vitesse linéaire (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Condition d'essai:Propulsion par hélicoptère, pas de rampage, demi-micro-stepping, tension de conduite 40V
Domaines d'application:
Équipement d'automatisation:Ces moteurs peuvent être utilisés dans une variété d'équipements d'automatisation tels que des lignes d'assemblage automatisées, des machines d'emballage, des systèmes de stockage automatisés, etc.Ils fournissent un positionnement de haute précision et un contrôle fiable du mouvement pour une manipulation et un positionnement précis des pièces.
Imprimantes 3D:Les moteurs pas à pas hybrides à vis à bille de 42 mm peuvent être utilisés dans les axes mobiles des imprimantes 3D pour un positionnement et un contrôle précis du mouvement de la tête d'impression.des résultats d'impression de haute qualité peuvent être obtenus.
Machines-outils à commande numérique:Ces moteurs peuvent être utilisés dans les axes de mouvement des machines-outils CNC telles que les tables de positionnement XYZ, les fraiseuses et les machines de gravure.une puissance de couple élevée et un contrôle de mouvement fiable pour l'usinage et la gravure de précision.
Équipement médical:Les moteurs pas à pas hybrides à vis à bille de 42 mm peuvent être utilisés dans des équipements médicaux tels que des équipements d'imagerie médicale, des robots chirurgicaux et des instruments médicaux automatisés.Ils permettent un contrôle précis de la position et un mouvement stable pour une manipulation fine et une automatisation des processus médicaux..
Machines et appareils pour le textile:Ces moteurs peuvent être utilisés pour différents axes de mouvement dans les machines textiles, tels que les métiers à tisser, les machines à coudre, les machines à broder, etc.machines de haute précision pour la production et la transformation de textiles.
La robotique:Les moteurs pas à pas hybrides à vis à bille de 42 mm sont utilisés dans les joints et les actionneurs des robots.Ils fournissent un contrôle de position précis et un couple de sortie élevé et sont utilisés pour réaliser un mouvement et un fonctionnement précis des robots.
L' avantage:
Résistance à l'usureLes moteurs pas à pas hybrides à vis à bille de 42 mm offrent une grande précision de positionnement.Cela permet au moteur d'atteindre et de maintenir avec précision la position souhaitée, ce qui est crucial dans les applications qui nécessitent un positionnement précis.
Le couple de sortie augmenté:Le mécanisme à vis à bille convertit efficacement le mouvement de rotation du moteur en mouvement linéaire,résultant d'une meilleure transmission du coupleCela permet au moteur de conduire des charges plus importantes ou de surmonter des résistances plus élevées, ce qui le rend adapté aux applications nécessitant des besoins de couple plus élevés.
Capacité de charge accrue:Le système de transmission à vis à bille de ces moteurs offre une capacité de charge améliorée.permettant au moteur de gérer des charges plus élevées et de maintenir sa stabilité pendant le fonctionnementCela les rend adaptés aux applications impliquant le déplacement de charges lourdes ou le travail dans des environnements difficiles.
Réduction des réactions:Le mécanisme de vis à bille utilisé dans ces moteurs aide à minimiser les réactions,ce qui améliore le contrôle du mouvement et la précision du positionnementLe moteur répond avec précision aux signaux de commande, ce qui le rend adapté aux applications nécessitant un contrôle strict du mouvement.
Une efficacité accrue:Les moteurs pas à pas hybrides à vis à billes offrent un rendement plus élevé que les moteurs pas à pas traditionnels.résultant d'une meilleure conversion d'énergie et d'une réduction des pertes de puissanceCela se traduit par une efficacité globale améliorée et une consommation d'énergie réduite, ce qui les rend plus rentables et respectueuses de l'environnement.
Fonctionnement en douceur:Le mécanisme à vis à bille assure un mouvement linéaire plus fluide et plus précis que les autres systèmes de transmission.assurer une performance plus silencieuse et plus stablePar conséquent, ces moteurs sont adaptés aux applications où le bruit et les vibrations doivent être réduits au minimum.
Longévité et fiabilité:Les moteurs pas à pas hybrides à vis à bille de 42 mm sont conçus pour une durabilité et une longue durée de vie.assure des performances fiables et constantes même dans des conditions de fonctionnement difficilesIl en résulte une réduction des besoins en maintenance et une meilleure fiabilité du système.
Exigences relatives à la sélection du moteur:
Direction de déplacement/monture
¢ Exigences de charge
¢Exigences relatives à l'accident vasculaire
¢ Exigences relatives à l'usinage final
Exigences de précision
¢ Exigences de rétroaction de l'encodeur
Exigences d'ajustement manuel
¢Exigences environnementales
