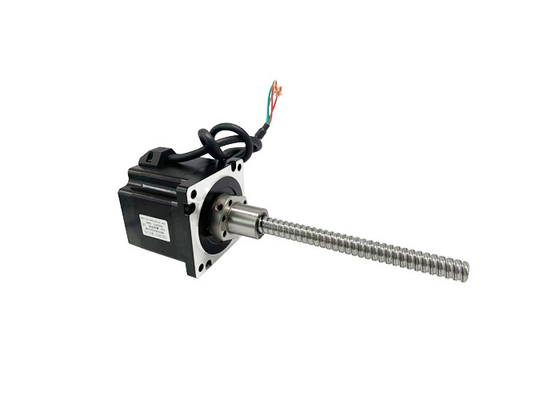

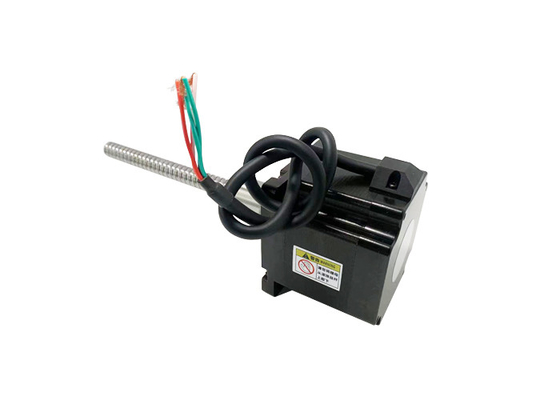

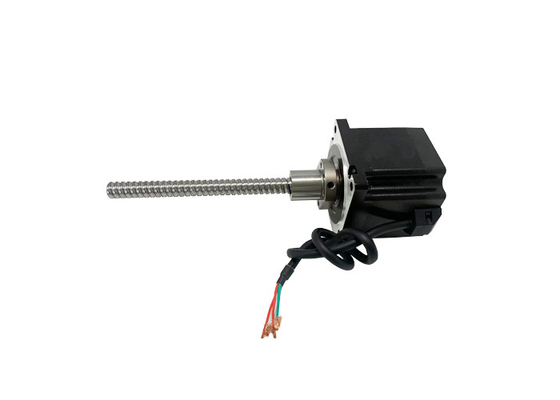

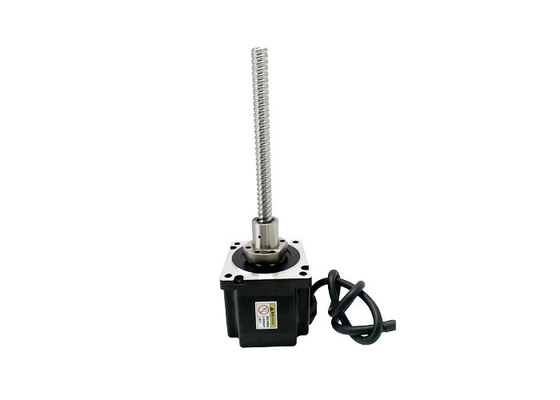

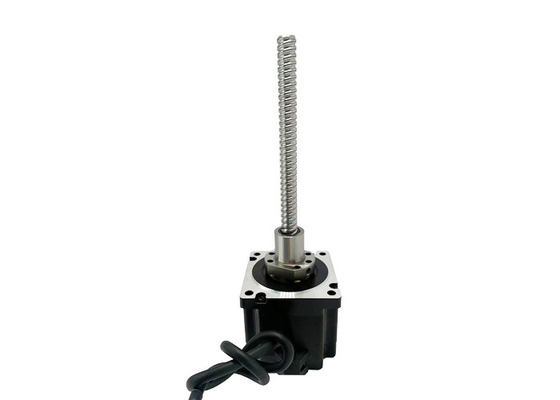

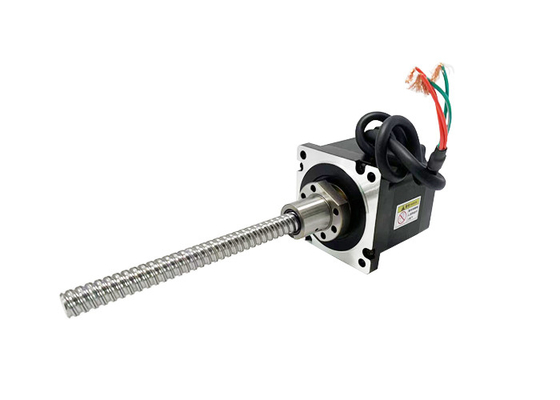

Tension hybride 3/4.8V 6A actuel de fils de connexion de l'angle 4 d'étape du moteur pas à pas 1.8° de vis de boule de la NEMA 34 (86mm)
Lieu d'origine | La Chine |
---|---|
Nom de marque | VIC-TECH |
Certification | RoHS |
Numéro de modèle | VSM86BSHSM |
Quantité de commande min | 1Unit |
Prix | $114~$200/Unit |
Détails d'emballage | Le paquet standard d'exportation, ou peut être adapté aux besoins du client |
Délai de livraison | 15-30 jours de travail |
Conditions de paiement | Western Union, T/T, L/C, MoneyGram |
Capacité d'approvisionnement | 1000000 unités/année |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xTaille de moteur | 86mm | Angle d'étape | 1.8° |
---|---|---|---|
Tension (v) | 3 / 4,8 | (a) actuel | 6 |
Résistance (ohms) | 0.5 / 0,8 | Inductance (MH) | 4 / 8,5 |
Fils de connexion | 4 | Ville | Changzhou |
Nema 34 (86 mm) moteur pas à pas hybride à vis à bille 1,8° Angle de pas 4 fils de plomb Voltage 3/4,8V Courant 6A
Nema 34 (86 mm) moteur hybride pas à pas, bipolaire, à 4 têtes, vis à bille, faible bruit, longue durée de vie, haute performance, certifié CE et RoHS.
Le moteur pas à pas à vis à bille convertit le mouvement rotatif en mouvement linéaire, avec l'utilisation d'une vis à bille; la vis à bille a diverses combinaisons de diamètre et de plomb,pour satisfaire différentes exigences d'application.
Le moteur pas à pas à vis à bille est généralement utilisé dans les applications nécessitant un mouvement linéaire de haute précision, une longue durée de vie, une efficacité élevée, telles que l'automatisation industrielle, le dispositif à semi-conducteurs, etc.
ThinkerMotion propose une gamme complète de moteurs pas à pas à vis à bille (NEMA 8, NEMA 11, NEMA 14, NEMA 17, NEMA 23, NEMA 24, NEMA 34) avec une plage de charge de 30 N à 2400 N et différentes catégories (C7, C5, C3) de vis à bille.
Les personnalisations peuvent être traitées par demande, telles que la longueur de vis et l'extrémité de vis, écrous, frein magnétique, encodeur, etc.
Des descriptions:
Nom du produit |
Moteur pas à pas à vis à bille hybride de 86 mm |
Modèle |
VSM86BSHSM |
Le type |
moteurs hybrides pas à pas |
Angle de pas |
10,8° |
Voltage (V) |
3 / 4.8 |
Courant (A) |
6 |
Résistance (Ohms) |
0.5 / 0.8 |
Inductivité (mH) |
4 / 8. Je vous en prie.5 |
fils de plomb | 4 |
Longueur du moteur (mm) |
76 / 114 |
Température ambiante | -20°C à +50°C |
Hausse de température | 80K au maximum. |
Résistance diélectrique | 1mA max. @ 500V, 1KHz, une seconde. |
Résistance à l'isolation | 100 MΩ min. @500 Vdc |
Certificats:
Paramètres électriques:
Taille du moteur |
Voltage/ Phases (V) |
Actuel/ Phases (A) |
Résistance Phases (Ω) |
Inductivité/ Phases (mH) |
Nombre de fils de plomb |
Intérêt du rotor (g.cm)2) |
Poids du moteur Le montant de l'aide |
Longueur du moteur L (mm) |
86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
Dessin de contour extérieur du moteur standard VSM86BSHSM:
Nom de l'entreprise:
La longueur de vis de plomb peut être personnalisée
L'usinage personnalisé est viable à l'extrémité de vis de plomb
Veuillez nous contacter pour plus de spécifications de vis à billes.
VSM86BSHSMBall nut 1605 dessin de contour:
VSM86BSHSMBall nut 1610 dessin de contour:
VSM86BSHSMBall nut 1616 dessin de contour:
courbe de vitesse et de poussée:
Série 86 longueur du moteur 76 mm bipolaire
100% de fréquence d'impulsion de courant et courbe de poussée
Série 86 longueur du moteur 114 mm bipolaire
100% de fréquence d'impulsion de courant et courbe de poussée
Le plomb (mm) | Vitesse linéaire (mm/s) | |||||||||
5 | 2.5 | 5 | 7.5 | 10 | 12.5 | 15 | 17.5 | 20 | 22.5 | 25 |
10 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
16 | 8 | 16 | 24 | 32 | 40 | 48 | 56 | 64 | 72 | 80 |
Condition d'essai:Propulsion par hélicoptère, pas de rampage, demi-micro-stepping, tension de conduite 40V
Domaines d'application:
Fabrication de semi-conducteurs:Dans l'industrie des semi-conducteurs, la précision et la fiabilité sont cruciales.machines pour le collage de filsIls fournissent la précision de positionnement nécessaire et le contrôle de mouvement en douceur requis pour les processus de fabrication de semi-conducteurs.
Machines d'emballage et d'étiquetage:L'industrie de l'emballage et de l'étiquetage nécessite souvent un positionnement rapide et précis pour des processus d'emballage efficaces et fiables.Les moteurs pas à pas à vis à billes hybrides de 86 mm peuvent être trouvés dans les machines d'emballage, des applicateurs d'étiquettes et des systèmes de cartonnage, assurant un déplacement et un positionnement précis des emballages ou des étiquettes.
Équipement d'essai et de mesure automatisé:Dans les applications d'essai et de mesure, un positionnement précis et un mouvement contrôlé sont essentiels à l'acquisition et à l'essai précis des données.Les moteurs pas à pas hybrides à vis à bille sont utilisés dans les équipements d'essai automatisés (ATE), machines de mesure de coordonnées (CMM) et autres dispositifs de mesure pour obtenir un positionnement précis et répétable des sondes, des capteurs ou des composants d'essai.
Automatisation industrielle et robotique:L'automatisation industrielle repose sur un contrôle et un positionnement précis du mouvement.robots de manutention de matériauxIls fournissent le couple, la précision et la fiabilité nécessaires pour effectuer des tâches répétitives avec précision.
Systèmes de découpe et de gravure au laser:Les machines de découpe et de gravure au laser nécessitent des mouvements précis et contrôlés pour créer des motifs complexes avec une grande précision.Les moteurs pas à pas à vis à bille hybrides sont utilisés dans ces systèmes pour entraîner le mouvement des têtes laser, assurant un mouvement lisse et précis lors des processus de découpe ou de gravure.
Emballage et manipulation du matériau:Dans les applications impliquant l'emballage, le tri et la manutention des matériaux, les moteurs pas à pas à vis à bille hybrides de 86 mm sont utilisés dans les systèmes de convoyeurs, les tables d'indexation et les bras robotiques.Ces moteurs permettent un positionnement précis et un mouvement contrôlé des emballages ou des matériaux, assurant une manutention efficace et fiable.
Systèmes de distribution automatisés:Les applications de distribution, telles que la distribution d'adhésifs, le remplissage de liquide ou le dosage de précision, nécessitent une distribution précise et contrôlée de liquides ou de substances.Les moteurs pas à pas à vis à bille hybrides sont utilisés dans les systèmes de distribution automatisés pour contrôler la position et le débit, assurant des résultats de distribution précis et cohérents.
L' avantage:
Excellente précision de positionnement:Les moteurs pas à pas hybrides à vis à bille offrent une excellente précision de positionnement en raison des caractéristiques inhérentes au mécanisme de vis à bille.L'assemblage de vis à bille minimise les contre-réactions et offre une grande répétabilitéCette précision est cruciale dans les applications nécessitant un contrôle et un positionnement précis du mouvement, telles que les machines CNC, les imprimantes 3D, leset systèmes d'inspection automatisés.
Capacité d'auto-verrouillage:Un avantage important des moteurs pas à pas hybrides à vis à bille est leur capacité d'auto-verrouillage.permettant au moteur de maintenir sa position sans nécessiter une alimentation continueCette caractéristique est utile dans les applications où il est nécessaire de maintenir une position ou d'empêcher des mouvements indésirables lorsque le moteur n'est pas activé.
Densité de couple élevée:Les moteurs pas à pas hybrides à vis à bille de 86 mm offrent une densité de couple élevée, ce qui leur permet de fournir un couple de sortie substantiel pour leur taille.Ceci est avantageux dans les applications où des moteurs compacts avec des capacités de couple élevé sont nécessaires, tels que les joints robotiques, les manipulateurs industriels et les systèmes de contrôle de mouvement à couple élevé.
Large plage de vitesse:Les moteurs pas à pas hybrides à vis à bille peuvent fonctionner sur une large gamme de vitesses, de faibles vitesses pour des applications à couple élevé à des vitesses plus élevées pour des tâches de positionnement rapide.Ils peuvent obtenir un contrôle précis de la vitesse et maintenir la stabilité sur toute la plage de fonctionnement, ce qui les rend adaptés à des applications nécessitant des capacités de vitesse polyvalentes, telles que les systèmes de pick-and-place, les lignes d'assemblage automatisées et les machines textiles.
Facile à utiliser et rentable:Les moteurs pas à pas hybrides à vis à bille sont relativement faciles à configurer et à utiliser.Cela simplifie la conception globale du système et réduit les coûts par rapport aux servos de boucle ferméeLe contrôle du moteur pas à pas est généralement réalisé par des signaux d'impulsion et de direction, ce qui facilite l'intégration avec les systèmes de contrôle.
Haute fiabilité et durabilité:Les moteurs pas à pas à vis à billes hybrides sont connus pour leur fiabilité et leur durabilité élevées.En plus, elles sont moins sujettes à la stagnation ou à la perte d'étapes, assurant un fonctionnement fiable dans des applications exigeantes.
Faible entretienGrâce à leur conception robuste et à leurs performances fiables, les moteurs pas à pas hybrides à vis à bille de 86 mm nécessitent un entretien minimal.réduire le besoin de tâches d'entretien fréquentes telles que le re-greasing ou le réalignement.
Exigences relatives à la sélection du moteur:
Direction de déplacement/monture
¢ Exigences de charge
¢Exigences relatives à l'accident vasculaire
¢ Exigences relatives à l'usinage final
Exigences de précision
¢ Exigences de rétroaction de l'encodeur
Exigences d'ajustement manuel
¢Exigences environnementales
