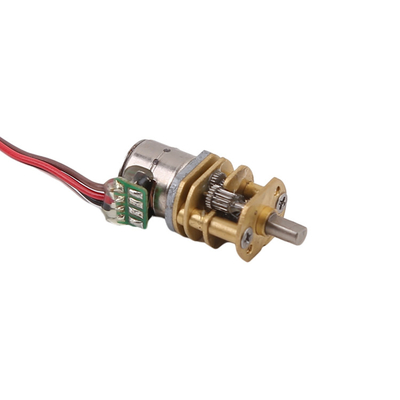

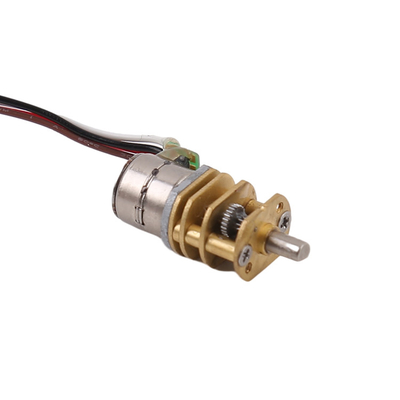

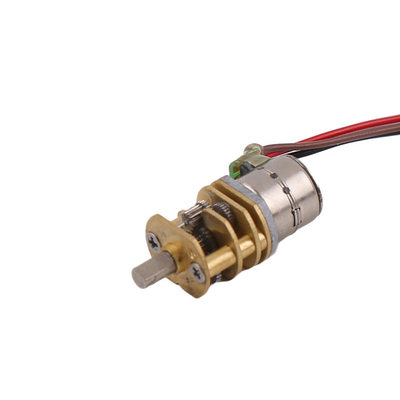

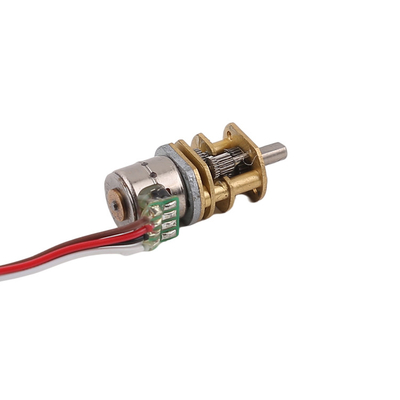

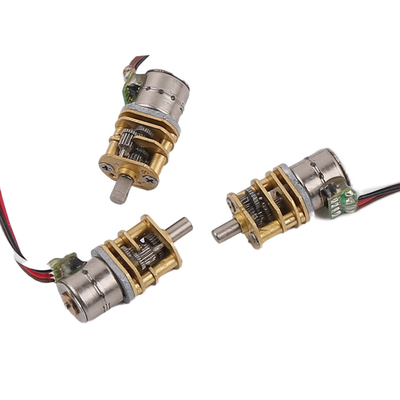

Moteur pas à pas mini PM de 8 mm avec boîte de vitesses de 10 mm*8 mm d'angle de pas de 18 degrés D-axe ou vis M3
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | Vic-Tech |
| Certification | RoHS |
| Numéro de modèle | SM08-GB10 |
| Quantité de commande min | 1Unité |
| Prix | $5~7/unit |
| Détails d'emballage | Le produit est emballé avec du coton de perle, et l'extérieur est dans un carton. |
| Délai de livraison | 10~30 jours après réception du paiement d'échantillon |
| Conditions de paiement | MoneyGram, Western Union, carte de crédit, T/T, L/C |
| Capacité d'approvisionnement | 100000 unités par an |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Type de moteur | bipolaire | Angle de pas | 18 degrés |
|---|---|---|---|
| No. de phases | 2 phases | Type de vis en plomb | Écrou d'axe D ou M3 |
| Résistance de bobine | 25Ω/phase | Service OEM et ODM | Disponible |
| Quantité minimale de commande | 1 unité | ||
| Mettre en évidence | Moteur pas à pas mini PM de 8 mm,Moteur pas-à-pas de la boîte de vitesses 8 mm,Moteur pas à pas de boîte de vitesses à vis M3 |
||
Description de produit
Moteur pas à pas mini PM de 8 mm avec boîte de vitesses de 10 mm*8 mm, angle de pas de 18 degrés, axe D ou vis M3
Définition
Ce moteur pas à pas miniature de 8 mm de diamètre est combiné avec une boîte de vitesses métallique de précision de 8 mm * 10 mm.
L'angle de marche de base du moteur est de 18 degrés, c'est-à-dire 20 pas par tour.072 degrés, qui peut être utilisé dans de nombreux domaines nécessitant un contrôle précis de la position de rotation.
Nous avons 1:20,1:50,1Vous pouvez choisir entre 100 et 250 rapports d'engrenages, en plus de personnaliser le rapport de réduction pour les besoins spéciaux.plus le couple du moteur est élevé et plus la vitesse du moteur est lenteLes clients peuvent adapter le rapport de vitesse en fonction des différentes exigences de l'utilisation du couple, et en même temps,en fonction de la fréquence d'entraînement du moteur pas à pas appropriée pour déterminer la vitesse et le coupleVeuillez confirmer le rapport avant de commander.
Les clients peuvent adapter le rapport de vitesse de vitesse en fonction des différentes exigences d'utilisation du couple de vitesse, et la boîte de vitesses a un rapport de vitesse de 1: 2 - 1: 1000 pour les clients à choisir.
Paramètres
| Le numéro de modèle. | Le numéro de série est le numéro de série. |
| Diamètre du moteur | Moteur pas à pas à vitesse de 8 mm |
| Voltage du moteur | 3 V de courant continu |
| Résistance de la bobine | 25Ω±10%/phase |
| Nombre de phases | 2 phases |
| Angle de pas | 18°/étape |
| Mode de conduite | 2 à 2 |
| Type de connecteur | Molex51021-0400 (1,25 mm de largeur) |
| Type de boîte de vitesses | Pour les appareils à commande numérique: |
| Rapport des engins | 201 à 350:1 |
| Arbre de sortie | L'axe D/axe de vis à plomb |
| Fréquence maximale de démarrage | 800 Hz (min) |
| Fréquence maximale de réponse | Le nombre d'hectares est déterminé par la fréquence. |
| Le couple de traction | 2 g*cm ((400 PPS) |
| L'efficacité | 58 à 80% |
Dessin de conception
Paramètres de la boîte de vitesses GB10
| Rapport des engins | 20:1 | 50:1 | 100:1 | 250:1 |
| Proportion précise | 20.313 | 50.312 | 99.531 | 249.943 |
| Nombre de dents | 14 | 14 | 14 | 14 |
| Niveaux des engins | 3 | 5 | 5 | 5 |
| Efficacité | 71% | 58% | 58% | 58% |
À propos des moteurs pas à pas à engrenages
1La partie d'entrée de puissance du moteur pas à pas standard est disponible sous forme de câble FPC, FFC, PCB, etc.
2.Pour l'arbre de sortie, nous avons deux types différents d'arbre standard: arbre D et arbre à vis. Si un type d'axe spécial est requis, nous pouvons également le personnaliser, mais il y a un coût de personnalisation supplémentaire.
3Moteur pas à pas à aimant permanent de 0,8 mm de diamètre avec boîte de vitesses de 10*8 mm. La boîte de vitesses a une haute précision, un rendement élevé et un faible bruit, ce qui rend le produit fiable.
À propos de la boîte de vitesses GB10
1L'efficacité de la boîte de vitesses est de 58 à 71%.
2La boîte de vitesses utilise l'équipement le plus avancé au monde pour traiter les pièces pertinentes, de sorte que la haute précision, la haute efficacité, le faible bruit,et la technologie raisonnable et fiable font que le produit a une bonne fiabilité.
3. L'arbre de sortie de la boîte de vitesses GB10 a un arbre D et un arbre à vis pour les clients à choisir. Comme l'image suivante:
Application du projet
Moteurs pas à pas à engrenages, largement utilisés dans la maison intelligente, les soins personnels, les équipements électroménagers, les équipements médicaux intelligents, les robots intelligents, la logistique intelligente, les voitures intelligentes, les équipements de communication,appareils portables intelligents, de l'électronique grand public, des appareils photo et d'autres industries.
Service de personnalisation
1. Résistance de la bobine/tension nominale: la résistance de la bobine est réglable, plus la résistance est élevée, plus la tension nominale du moteur est élevée.
2. Conception du support/longueur du curseur: si les clients souhaitent un support plus ou moins long, il existe des conceptions spéciales, telles que des trous de montage, il est réglable.
3. Conception du curseur: le curseur actuel est en laiton, il peut être remplacé par du plastique pour économiser des coûts
4. PCB + câble + connecteur: la conception du PCB, la longueur du câble, la hauteur du connecteur sont réglables, peuvent être remplacés par du FPC selon les besoins du client.
Temps de réalisation et informations sur l'emballage
Délai de réalisation des échantillons:
Moteurs standard en stock: dans un délai de 3 jours
Moteurs standard qui ne sont pas en stock: dans les 15 jours
Produits personnalisés: environ 25 à 30 jours (selon la complexité de la personnalisation)
Temps de production pour la construction d'un nouveau moule: généralement environ 45 jours
Délai de production en série: en fonction de la quantité de commande
Emballage:
Les échantillons sont emballés dans une éponge en mousse avec une boîte en papier, expédiés par express
Production de masse, les moteurs sont emballés dans des cartons ondulés avec une pellicule transparente à l'extérieur. (expédition aérienne)
En cas d'expédition par voie maritime, le produit sera emballé sur palettes
Méthode de transport
Pour les échantillons et l'expédition aérienne, nous utilisons Fedex/TNT/UPS/DHL.(5 à 12 jours pour le service express)
Pour le transport maritime, nous utilisons notre agent de transport, et nous expédions depuis le port de Shanghai.(45 à 70 jours pour le transport maritime)
Questions fréquentes
1- Vous êtes fabricant?
Oui, nous sommes une manufacture, et nous produisons principalement des moteurs pas à pas.
2Où est votre usine?
Notre usine est située à Changzhou, Jiangsu. Oui, vous êtes les bienvenus pour nous rendre visite.
3- Vous pouvez fournir des échantillons gratuits?
Non, nous ne fournissons pas d'échantillons gratuits, les clients ne traitent pas les échantillons gratuits équitablement.
4- Qui paie les frais de port?
Les clients paient les frais d'expédition.
Si vous pensez avoir une méthode d'expédition moins chère/plus pratique, nous pouvons utiliser votre compte d'expédition.
5Je peux commander un moteur?
Nous n'avons pas de MOQ, et vous ne pouvez commander qu'un seul échantillon.
Mais nous vous recommandons de commander un peu plus, juste au cas où le moteur serait endommagé pendant vos tests, et vous pourriez avoir une sauvegarde.
6Nous développons un nouveau projet, pouvez-vous fournir un service de personnalisation?
Nous avons plus de 20 ans d'expérience dans l'industrie du moteur pas à pas.
Nous avons développé de nombreux projets, nous pouvons fournir un ensemble complet de personnalisation de dessin de conception à la production.
Nous sommes convaincus que nous pouvons vous donner quelques conseils/suggestions pour votre projet de moteur pas à pas.
Si vous vous inquiétez de questions confidentielles, oui, nous pouvons signer un contrat de confidentialité.
7Vous vendez des pilotes?
Oui, nous vendons des pilotes, mais ils ne conviennent qu'à des essais provisoires, pas à la production de masse.
Nous ne produisons pas de pilotes, nous ne produisons que des moteurs pas à pas
