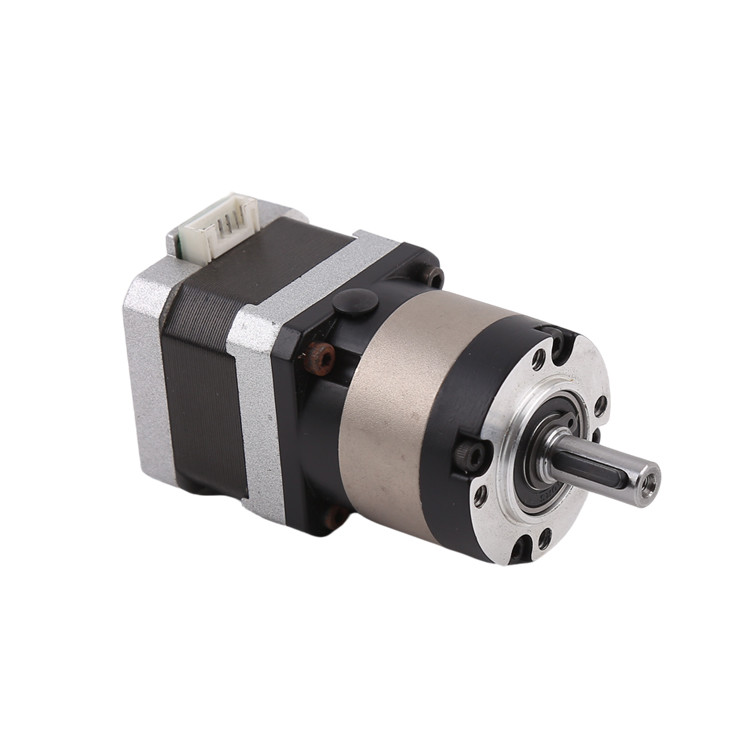

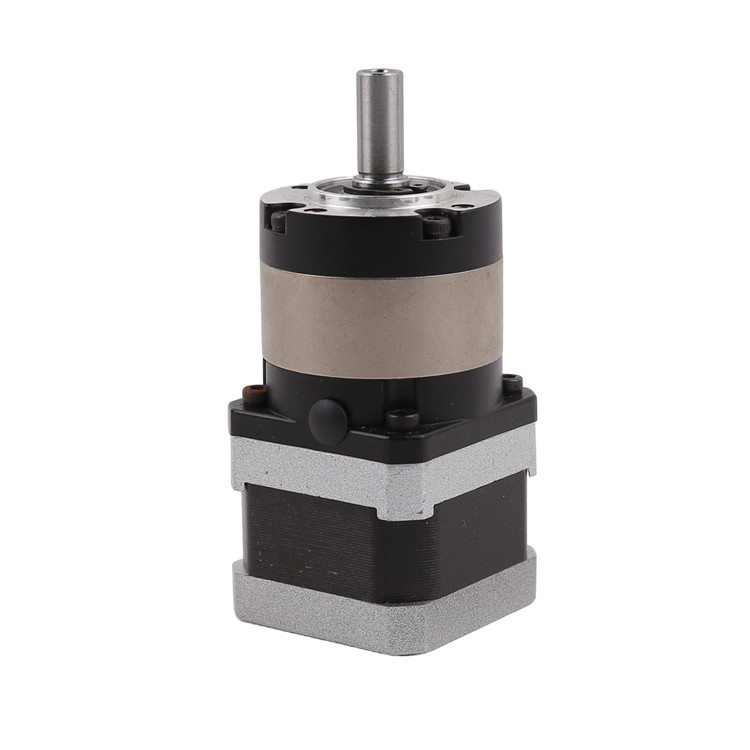

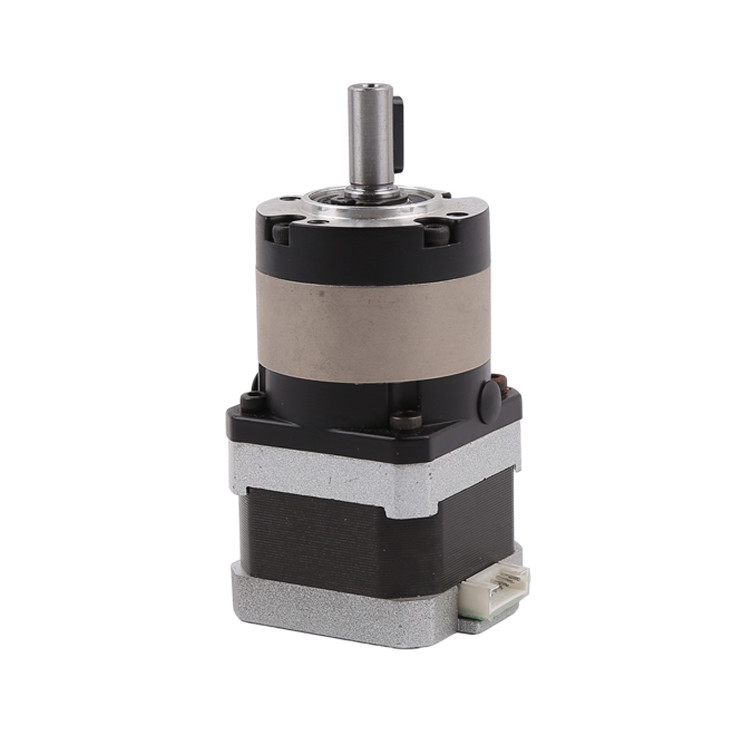

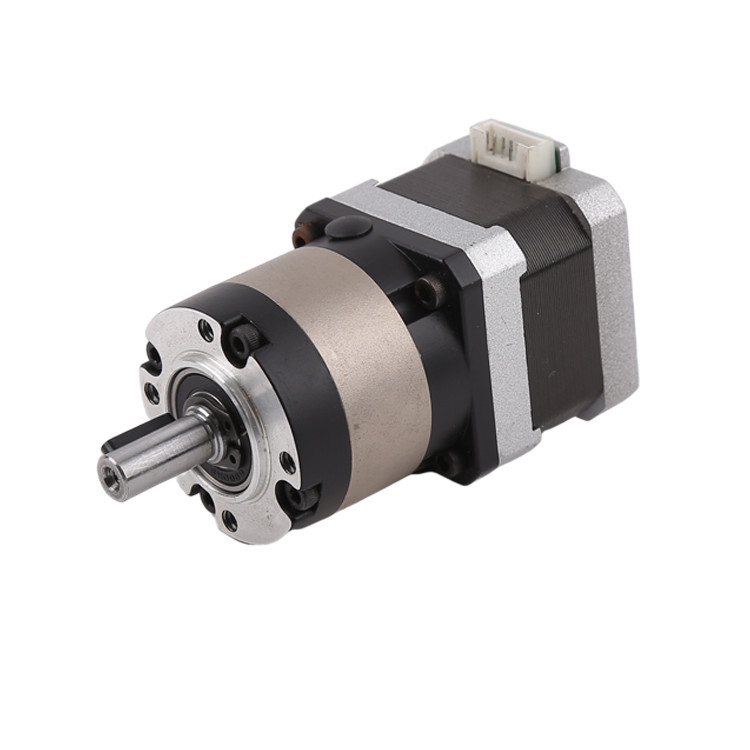

NEMA 17 moteur hybride pas à pas de 42 mm avec boîte de vitesses planétaire

Lieu d'origine	Chine
Nom de marque	VIC-TECH
Certification	RoHS
Numéro de modèle	42HS-PG
Quantité de commande min	1 unité
Prix	$20.2-$38/unit
Détails d'emballage	Le produit est emballé avec du coton de perle, et l'extérieur est dans un carton.
Délai de livraison	10~30 jours après réception du paiement d'échantillon
Conditions de paiement	MoneyGram, Western Union, carte de crédit, T/T, L/C
Capacité d'approvisionnement	100000 unités par an

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

Détails sur le produit

Type de moteur	moteur hybride pas à pas + boîte de vitesses planétaire	Angle de pas	rapport 1.8°/gear
Taille du moteur	42mm	Type de boîte de vitesses	Boîte de vitesse planétaire
Quantité minimale de commande	1 unité
Surligner	Moteur hybride pas à pas de 42 mm , Moteur à étape hybride à boîte de vitesses planétaire , Moteur pas à pas à engrenages NEMA17

Laisser un message

Description de produit

Moteur hybride efficace NEMA 17 avec boîte de vitesses planétaire 42 mm moteur hybride pas à pas boîte de vitesses planétaire

Définition

Il s'agit d'un moteur pas à pas hybride NEMA 17 avec boîte de vitesses planétaire moteur pas à pas de réducteur de vitesses hybride de 42 mm.
La gamme de moteurs hybrides pas à pas de 42 mm peut être équipée d'une boîte de vitesses haute performance, disponible dans une variété de rapports de vitesses et de longueurs de moteur allant de 25 mm à 60 mm.Nos boîtes de vitesses sont dotées d'un rendement élevé, une configuration d'engrenages planétaires de haute précision, utilisée conjointement avec un entraînement pas à pas miniature pour réduire les vibrations et obtenir une résolution d'engrenage plus élevée.
La longueur du moteur est liée au couple, tandis que la longueur de la boîte de vitesses est liée à la classe de la boîte de vitesses et au rapport de transmission.
En outre, nous avons un certain nombre de rapports de vitesse différents parmi lesquels vous pouvez choisir, avec des rapports de vitesse allant de 3,1 à 200:1.
Plus le rapport de vitesse est élevé, plus la vitesse du moteur est lente et plus le couple de sortie est élevé.
En fonction des différentes étapes des engrenages, les boîtes de vitesses auront des longueurs et des rendements différents, allant de 90% d'efficacité en classe 1 à 63% d'efficacité en classe 4.

Si nous avons la chance d'avoir éveillé votre intérêt, veuillez nous faire part des paramètres suivants.
1. tension et fréquence
2. nombre de tours et direction de rotation
3. type d'arbre de sortie (notre arbre standard et votre arbre sur mesure)
4. couple sur l'arbre de sortie
5. longueur des conduites si vous en avez besoin

Paramètres du moteur

Le numéro de modèle.	Pour les appareils à moteur à combustion
Longueur possible du moteur ((L1)	25 / 28 / 34 / 40 / 48 / 52 / 60
Plage de courant	0.4 à 1.7A/phase
Plage de couple (à moteur unique)	10,8 à 7 kg*cm
Angle de pas	10,8°
Moteur à couple de sortie	le rapport de coupled'engrenage

Paramètres de la boîte de vitesses

Niveaux des engins	Efficacité	Longueur de la boîte de vitesses	Proportion de vitesse facultative
1	90%	40	3:1,4:1, 5:1,7:1,10:1
2	80%	51	12:1,15:1,16:1,20:1,25:1,28:1,35:1,40:1,50:1,70:1
3	72%	62	60:1,80:1,100:1,125:1,140:1,175:1,200:1

Dessin de conception

Le couple du moteur par rapport à la vitesse de conduite (pps)

Structure de base des moteurs pas à pas NEMA

Application du moteur hybride pas à pas

En raison de la haute résolution des moteurs hybrides pas à pas (200 ou 400 pas par tour), ils sont largement utilisés pour des applications nécessitant une grande précision, telles que:
Impression 3D
Contrôle industriel (CNC, fraiseuse automatique, machines textiles)
Appareils périphériques pour ordinateurs
Machines à emballer
Et d'autres systèmes automatiques nécessitant un contrôle de haute précision.

Notes concernant les moteurs hybrides pas à pas

Les clients doivent suivre le principe de sélectionner d'abord les moteurs pas à pas, puis sélectionner le pilote basé sur le moteur pas à pas existant
Il est préférable de ne pas utiliser le mode de conduite à pleine vitesse pour conduire un moteur pas à pas hybride, et la vibration est plus grande sous la conduite à pleine vitesse.
Le moteur hybride pas à pas est plus approprié pour les occasions à basse vitesse.et il peut être fixé avec une boîte de vitesses pour réduire sa vitesseLe moteur a une efficacité de travail élevée et un faible bruit à une fréquence appropriée.
Pour des raisons historiques, seul le moteur à tension nominale de 12 V utilise 12 V. Une autre tension nominale indiquée sur le dessin de conception n'est pas exactement la tension de conduite la plus appropriée pour le moteur.Les clients doivent choisir la tension de conduite et le pilote appropriés en fonction de leurs propres besoins..
Lorsque le moteur est utilisé à grande vitesse ou à grande charge, il ne démarre généralement pas directement à la vitesse de travail.le moteur ne perd pas de pas, et deuxièmement, il peut réduire le bruit et améliorer la précision du positionnement.
Le moteur ne doit pas fonctionner dans la zone de vibration (inférieure à 600 PPS).
Lorsque le moteur fonctionne en dessous de 600 PPS (0,9 degrés), il doit être entraîné par un courant faible, une inductance importante et une faible tension.
Pour les charges ayant un moment d'inertie élevé, un moteur de grande taille doit être choisi.
Lorsqu'une plus grande précision est requise, elle pourrait être résolue par l'ajout d'une boîte de vitesses, l'augmentation de la vitesse du moteur ou l'utilisation d'un entraînement par subdivision.mais le prix de l'ensemble du système est relativement cher, donc il est rarement utilisé.

Taille du moteur pas à pas

Nous avons actuellement 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) moteurs hybrides pas à pas.lorsque vous choisissez un moteur hybride pas à pas.

Service de personnalisation

Nous fournissons un service de personnalisation sur le moteur, y compris le nombre de fils de plomb ((4 fils/6 fils/8 fils), la résistance de bobine, la longueur du câble et la couleur, nous avons également plusieurs hauteurs pour les clients à choisir.
L'arbre de sortie régulier est l'arbre D, si les clients ont besoin d'un arbre de vis de plomb, nous fournissons un service de personnalisation sur les vis de plomb, et vous pouvez ajuster le type de vis de plomb et la longueur de l'arbre.
L'image ci-dessous est un moteur pas à pas hybride typique avec vis de plomb trapézoïdale.

Temps de réalisation

Si nous avons des échantillons en stock, nous pouvons expédier les échantillons en 3 jours.
Si nous n'avons pas d'échantillons en stock, nous devons les produire, le temps de production est d'environ 20 jours civils.
Pour la production en série, le délai de livraison dépend de la quantité de commande.

Méthode de paiement et modalités de paiement

Pour les échantillons, en général, nous acceptons Paypal ou Alibaba.
Pour la production de masse, nous acceptons le paiement T/T.

Pour les échantillons, nous collectons le paiement complet avant la production.
Pour la production de masse, nous pouvons accepter 50% d'avance avant la production, et recueillir le reste 50% de paiement avant expédition.
Après que nous avons coopéré commande plus de 6 fois, nous pourrions négocier d'autres conditions de paiement tels que A / S (après vue)

Questions fréquentes

1.Combien de temps est le délai de livraison général pour les échantillons?Combien de temps est le délai de livraison pour les grandes commandes back-end?
Le délai de livraison des échantillons est d'environ 15 jours, le délai de livraison des commandes de masse est de 25 à 30 jours.

2Vous acceptez des services sur mesure?
Nous acceptons des produits personnalisés. y compris le paramètre du moteur, le type de fil de plomb, l'arbre de sortie, etc.

3Est-il possible d'ajouter un codeur à ce moteur?
Pour ce type de moteur, nous pouvons ajouter un codeur sur le capuchon d'usure du moteur.
