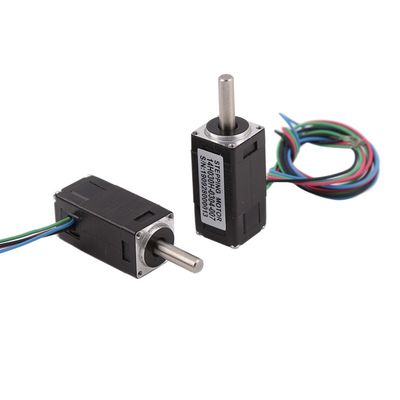

NEMA 6 Moteur hybride pas à pas de haute précision à deux phases 4 fil 14 mm

  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
Lieu d'origine Chine
Nom de marque VIC-TECH
Certification RoHS
Numéro de modèle 14HS
Quantité de commande min 1 unité
Prix $42-54/Unit
Détails d'emballage Le produit est emballé avec du coton de perle, et l'extérieur est dans un carton.
Délai de livraison 10~30 jours après réception du paiement d'échantillon
Conditions de paiement MoneyGram, Western Union, carte de crédit, T/T, L/C
Capacité d'approvisionnement 100000 unités par an

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Modèle N°. 14HS Type de moteur Moteur pas à pas hybride
Angle de pas 1.8°/Step Taille du moteur Le nombre d'échantillons doit être égal ou supérieur à:
No. de phases 2 phases (bipolaires) Courant nominal 0.3A/phase
Longueur du moteur 30 mm Quantité minimale de commande 1 unité
Surligner

Moteur hybride pas à pas de 14 mm

,

Moteur hybride pas à pas NEMA 6

,

Moteur pas à pas 4 fils NEMA 6
Laisser un message
Description de produit

NEMA 6 Moteur hybride pas à pas à haute précision biphasé 4 fils 14 mm

Définition

Ce moteur NEMA6 est un moteur hybride pas à pas d'un diamètre relativement petit de 14 mm.
Ce moteur est un moteur hybride pas à pas de petite taille, de haute précision, d'une belle apparence et d'excellentes performances.Ce moteur pas à pas peut être contrôlé et programmé avec précision même sans encodeur en boucle fermée / aucun système de rétroaction.
Le moteur pas à pas NEMA 6 a un angle de pas de seulement 1,8°, ce qui signifie qu'il faut 200 pas pour compléter une révolution.
La température ambiante est de 20°C à +50°C.
La durée de vie est de plus de 6000 heures.
Si vous avez des questions sur le moteur, n'hésitez pas à nous contacter pour un soutien plus professionnel.

Paramètres

Angle de pas 10,8° ± 5%
Nombre de phases Phase 2
Voltage nominal 6.6V
Le débit de courant/phase ((A/phase) 0.3A (valeur maximale)
Le couple de maintien 00,058 kg-cm Min
Résistance de phase 22Ω±10% ((20°C)
Inductance de phase 4.2mH±20% ((1Hz 1V RMS)
Résistance diélectrique Pour les véhicules à moteur électrique
Inertia du rotor 50,8 g-cm2
Le poids 00,03 kg
Classe d'isolation B ((130°) Hausse de température 80K max.

Dessin de conception

fsf 1

Structure de base des moteurs pas à pas NEMA

fds 2

Application du moteur hybride pas à pas

En raison de la haute résolution des moteurs hybrides pas à pas (200 ou 400 pas par tour), ils sont largement utilisés pour des applications nécessitant une grande précision, telles que:
Impression 3D
Contrôle industriel (CNC, fraiseuse automatique, machines textiles)
Appareils périphériques pour ordinateurs
Machines à emballer
Et d'autres systèmes automatiques nécessitant un contrôle de haute précision.

rwe 3

ApplicationNote concernant les moteurs hybrides pas à pas

Les clients doivent suivre le principe de “sélectionner d'abord les moteurs pas à pas, puis sélectionner le pilote basé sur le moteur pas à pas existant”
Il est préférable de ne pas utiliser le mode de conduite à pleine vitesse pour conduire un moteur pas à pas hybride, et la vibration est plus grande sous la conduite à pleine vitesse.
Le moteur hybride pas à pas est plus approprié pour les occasions à basse vitesse.et il peut être fixé avec une boîte de vitesses pour réduire sa vitesseLe moteur a une efficacité de travail élevée et un faible bruit à une fréquence appropriée.
Pour des raisons historiques, seul le moteur à tension nominale de 12 V utilise 12 V. Une autre tension nominale indiquée sur le dessin de conception n'est pas exactement la tension de conduite la plus appropriée pour le moteur.Les clients doivent choisir la tension de conduite et le pilote appropriés en fonction de leurs propres besoins..
Lorsque le moteur est utilisé à grande vitesse ou à grande charge, il ne démarre généralement pas directement à la vitesse de travail.le moteur ne perd pas de pas, et deuxièmement, il peut réduire le bruit et améliorer la précision du positionnement.
Le moteur ne doit pas fonctionner dans la zone de vibration (inférieure à 600 PPS).
Lorsque le moteur fonctionne en dessous de 600 PPS (0,9 degrés), il doit être entraîné par un courant faible, une inductance importante et une faible tension.
Pour les charges ayant un moment d'inertie élevé, un moteur de grande taille doit être choisi.
Lorsqu'une plus grande précision est requise, elle pourrait être résolue par l'ajout d'une boîte de vitesses, l'augmentation de la vitesse du moteur ou l'utilisation d'un entraînement par subdivision.mais le prix de l'ensemble du système est relativement cher, donc il est rarement utilisé.
Taille du moteur pas à pas:
Nous avons actuellement 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) moteurs hybrides pas à pas.lorsque vous choisissez un moteur hybride pas à pas.

Service de personnalisation

La conception du moteur peut être ajustée en fonction des exigences du client, notamment:
Diamètre du moteur: nous avons des moteurs de 6 mm, 8 mm, 10 mm, 15 mm et 20 mm de diamètre
Résistance de la bobine/tension nominale: la résistance de la bobine est réglable, et avec une résistance plus élevée, la tension nominale du moteur est plus élevée.
Conception du support/longueur de vis: si le client souhaite que le support soit plus long/court, avec une conception spéciale telle que des trous de montage, il est réglable.
PCB + câbles + connecteur: la conception des PCB, la longueur du câble et la hauteur du connecteur sont tous réglables, ils peuvent être remplacés en FPC si les clients en ont besoin.

rew 4

Temps de réalisation

Si nous avons des échantillons en stock, nous pouvons expédier les échantillons en 3 jours.
Si nous n'avons pas d'échantillons en stock, nous devons les produire, le temps de production est d'environ 20 jours civils.
Pour la production en série, le délai de livraison dépend de la quantité de commande.

Méthode de paiement et modalités de paiement

Pour les échantillons, en général, nous acceptons Paypal ou Alibaba.
Pour la production de masse, nous acceptons le paiement T/T.
Pour les échantillons, nous collectons le paiement complet avant la production.
Pour la production de masse, nous pouvons accepter 50% d'avance avant la production, et recueillir le reste 50% de paiement avant expédition.
Après que nous avons coopéré commande plus de 6 fois, nous pourrions négocier d'autres conditions de paiement tels que A / S (après vue)

Questions fréquentes

1.Combien de temps est le délai de livraison général pour les échantillons?Combien de temps est le délai de livraison pour les grandes commandes back-end?
Le délai de livraison des échantillons est d'environ 15 jours, le délai de livraison des commandes de masse est de 25 à 30 jours.

2Acceptez-vous des services personnalisés?
Nous acceptons des produits personnalisés. y compris le paramètre du moteur, le type de fil de plomb, l'arbre de sortie, etc.

3Est-il possible d'ajouter un codeur à ce moteur?
Pour ce type de moteur, nous pouvons ajouter un codeur sur le capuchon d'usure du moteur.
