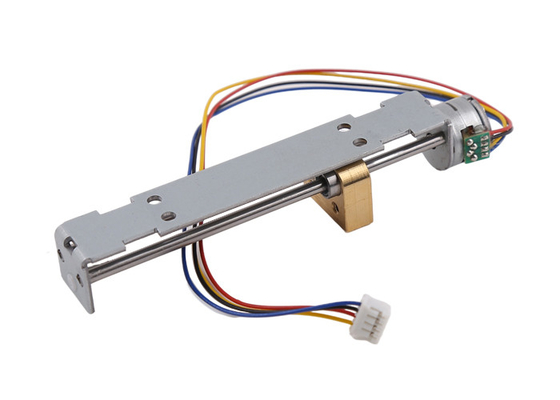

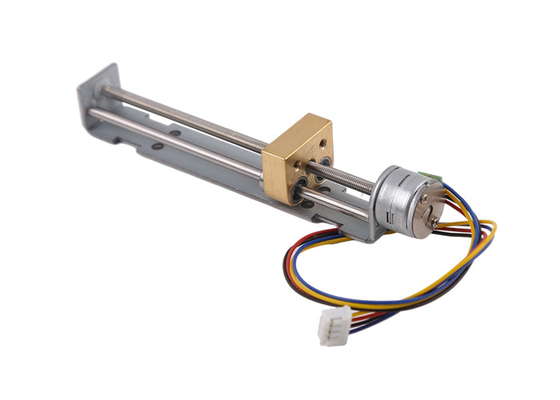

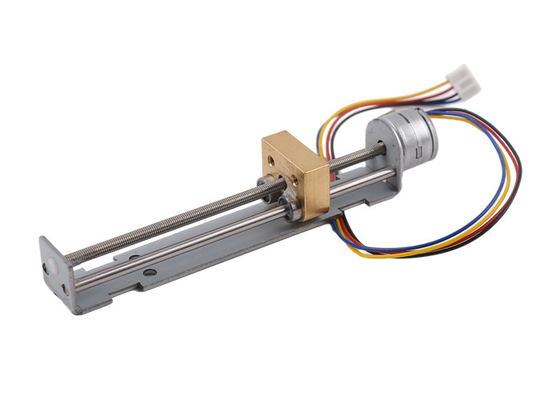

15 mm de diamètre Micro coulissante vis longueur 90 mm Micro coulissante moteur pas à pas de cuivre coulissante avec support moteur pas à pas linéaire
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | SM15-80LSlider en cuivre |
| Quantité de commande min | 1 unité |
| Prix | US$4.5~18.5 |
| Détails d'emballage | Le produit est emballé avec du coton de perle, et l'extérieur est dans un carton. |
| Délai de livraison | 10 à 30 jours après réception du paiement de l'échantillon |
| Conditions de paiement | MoneyGram, Western Union, carte de crédit, T/T, L/C |
| Capacité d'approvisionnement | 100000 unités par an |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Taille du moteur | 15mm (6 8 10 20 25 facultatifs) | Angle de pas | 18 degrés |
|---|---|---|---|
| Type de moteur | moteur pas à pas avec la vis sans fin | Type de mouvement | Linéaire (en avant et arrière) |
| Lancement d'avance | M3 lancement 0.5mm | Entraînement de la tension | 6 volts continu |
| Résistance de la bobine | 15 ohms (personnalisation de boîte) | Méthode de conduite | Phase 2-2 bipolaire |
Description de produit
Caractéristiques du moteur pas à pas à vis à vis à plomb de 15 mm M3:
15 mm de diamètre, longueur de vis de micro-slider, 90 mm de micro-slider, moteur pas à pas, moteur pas à pas en cuivre, moteur pas à pas linéaire à support
Pour les appareils à moteur:est un moteur à micro-étape de précision, l'arbre de sortie avec une inclinaison de 0,5 mm de la vis, à travers la vis et la tige de vis soutenant le tour de la vis en une poussée.
L'angle d'étape de base du moteur est de 18 degrés, le moteur fonctionne 20 étapes chaque semaine, de sorte que la résolution du déplacement peut atteindre 0,02 mm, pour atteindre le but du contrôle de précision.
Les aspects de l'actionneur utilisant la voie de conduite de la subdivision se rencontrent.
En raison de sa petite taille, haute précision, facile à contrôler et d'autres excellentes caractéristiques, donc ce moteur micro pas à pas est largement utilisé dans la caméra, instruments optiques, lentilles,dispositifs médicaux de précision, serrures automatiques et autres champs.
La partie d'entrée du moteur du FPC, mais peut selon la demande du client peut être changé à une aiguille de ligne de connexion, PCB et d'autres formes.
Le support de montage peut être changé selon la demande du client.
Il s'agit d'un type de moteur pas à pas équipé d'un support, d'une vis de plomb et d'un curseur de mouvement relatif.
Parce que l'arbre de sortie du moteur est une vis, pendant la rotation de la vis, la vis entraîne le curseur pour avancer et reculer.Des actions telles que l'avancement et le recul peuvent être facilement fournies.En outre, le moteur pas à pas peut contrôler avec précision la vitesse de rotation, le nombre de rotations, etc., ce qui détermine également la vitesse de mouvement du curseur,et la position du mouvement est précise et contrôlable. Et la précision de position peut être contrôlée à 0,05 mm.
En raison des caractéristiques ci-dessus, ces moteurs sont largement utilisés dans les équipements de beauté, les équipements médicaux, les distributeurs automatiques, l'inspection rapide et d'autres domaines.
Application principale
1) Ledistributeur automatique
2) Instruments optiques
3) Dispositifs médicaux de précision
4)équipements de beauté
Autres applications de contrôle de précision
Moteur pas à pas de 15 mm M3 à vis à plombLes spécifications:
| Le numéro de modèle. | Pour les appareils à moteur: |
| Type de moteur | Moteur pas à pas linéaire |
| La phase n°. | 2 phases |
| Angle de pas | 18 degrés |
| Résistance de phase | 15 Ohms/phase |
| Méthode d'excitation | 2-2 entraînement bipolaire |
| Voltage nominal | 5 à 12 V de courant continu |
| Type de vis en plomb | M3*0,5 fil de tresse |
| Un AVC | 80 mm |
| Poussée de traction | Plus de 230 gf à 500 PPS |
| Fréquence maximale de réponse | Plus de 1100 PPS |
Dessin d'un moteur pas à pas à défilement en plastique de 15 mm à course de 80 mm:

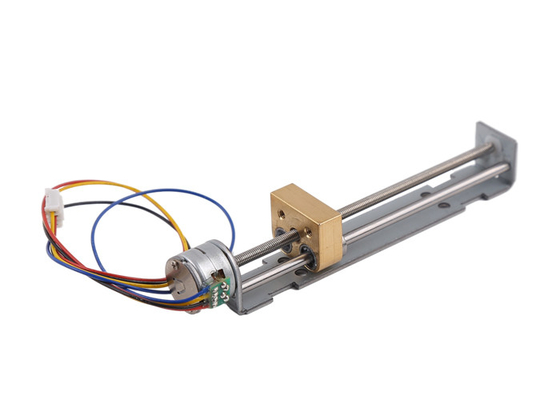

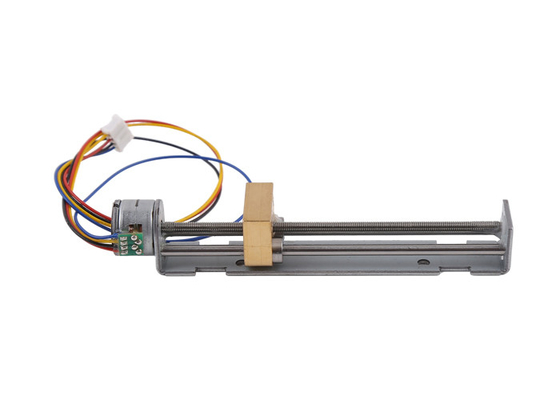

Affichage du produit pour moteur pas à pas à glisser en plastique de 15 mm:
Les clients peuvent personnaliser le contenu:
1En ce qui concerne le diamètre extérieur du produit, différentes tailles telles que 6 8 10 15 20 25 mm peuvent être sélectionnées en fonction de l'environnement d'utilisation du client, de la résistance de l'espace, etc.
2. La position de sortie du moteur peut être librement sélectionnée dans une plage de 360 degrés, afin de répondre aux exigences d'installation dans le meilleur état.Les PCB, FPC épingle nue.
2Selon les exigences des clients, la course efficace du moteur peut être personnalisée dans une certaine plage, en tenant compte principalement du diamètre et de la longueur de la vis.
habituellement la longueur maximale de la vis M2 peut être de 50 mm, la vis M3 peut être de 100 mm, et la vis M4 peut être de 100 mm. peut faire 150 mm.L'utilisation d'une vis en plomb d'un diamètre excessivement grand pour un petit moteur consomme beaucoup d'énergie, il convient donc de prendre en considération de manière exhaustive le choix d'un moteur.
4Le matériau du curseur est généralement en plastique, facile à former et économique.
Lorsque le client a un environnement d'utilisation et des exigences particulières, le curseur peut également être fabriqué à partir de pièces métalliques.
Bien sûr, le coût sera relativement élevé, ce qui est déterminé en fonction des exigences du client pour la forme et la taille du curseur.
