SM15-816G 5V double arbre moteur pas à pas vis de plomb 18 degrés angle de pas
| Lieu d'origine | China |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | SM15-816G |
| Quantité de commande min | 1Unit |
| Prix | $3.5~$7/Unit |
| Détails d'emballage | The product is packed with pearl cotton, and the outside is in a carton. |
| Délai de livraison | 10~30 days after receiving sample payment |
| Conditions de paiement | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Capacité d'approvisionnement | 100000\ Units/year |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Motor type | PM stepper motor+ gearbox | Motor size | 15mm diameter |
|---|---|---|---|
| Step angle | 18°/ gear ratio | Resistance | 10Ω/31Ω |
| Gear ratio | 2:1 to 1000:1 | Output shaft | D shaft/ lead screw shaft |
Description de produit
SM15-816G 5V vis à plomb D arbre moteur pas à pas à angle de 18 degrés avec boîte de vitesses
Définition:
C'est un moteur 15 avec une boîte de vitesses de 10 x 12 mm.
Nous avons différents rapports d'engrenage pour vous de choisir, dépend de la vitesse du client et le couple exigé.
Plus il a de rapports de vitesse, plus la vitesse de sortie est lente et le couple de sortie est plus grand.
Nous avons également deux types différents d'échafaudages de sortie:
L'arbre à vis à plomb M3 et l'arbre à vis D.
Pour l'arbre en D, la taille normale est de 3 mm de diamètre avec 2,5 mm de coupe en D, la longueur est de 10 mm.
Pour l'arbre à vis à plomb M3, il s'agit d'une vis à plomb standard M3*P0.5.
Si vous voulez personnaliser la longueur de vis de plomb, nous pouvons aussi le faire, mais cela nécessite des frais de personnalisation supplémentaires.
Paramètres du moteur:
| Type de moteur | Pm moteur pas à pas + boîte de vitesses |
| Diamètre du moteur | 10 mm |
| Angle de pas | 18°/ratio d'engrenage |
| Arbre de sortie | vis en plomb / arbre D |
| Voltage nominal | 3.3V ~ 5V en courant continu |
| Résistance de la bobine | 10Ω / 31Ω |
| Numéro de phase | 2 phases/4 fils |
Paramètres de la boîte de vitesses:
| Rapport des engins | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Proportion précise | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| Nombre de dents | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Niveaux des engins | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Efficacité | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
|
|
||||||||||||
| Rapport des engins | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Proportion précise | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| Nombre de dents | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Niveaux des engins | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Efficacité | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Dessin de conception:

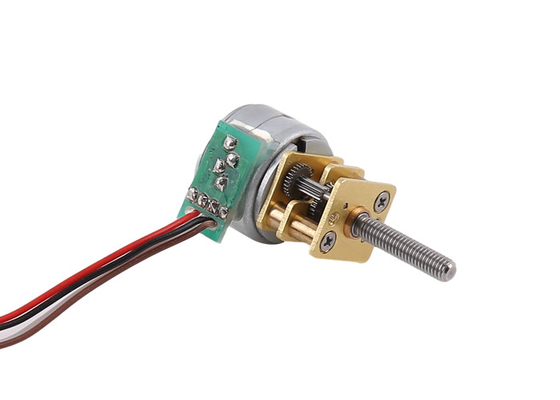

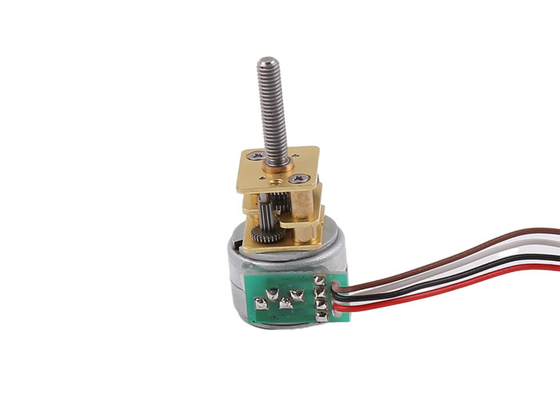

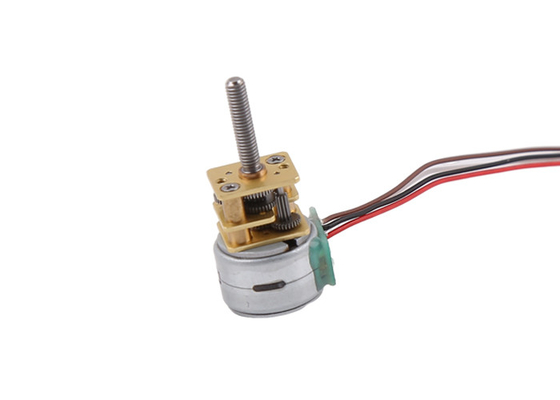

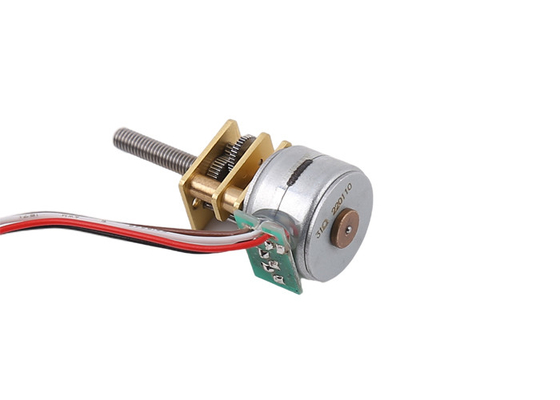

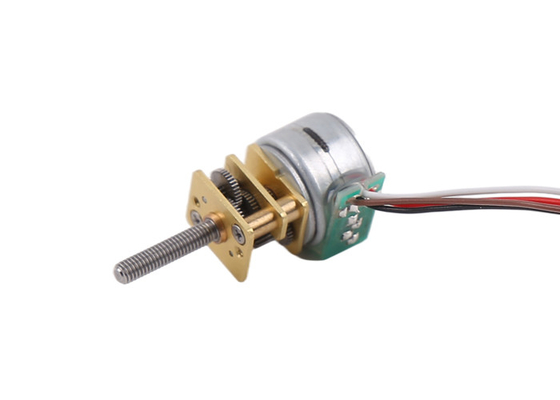

Affichage du produit:
Application des moteurs pas à pas:
Les moteurs pas à pas sont utilisés pour le contrôle précis, largement utilisés sur l'équipement médical, l'imprimante 3D, le contrôle de précision industriel, l'équipement d'automatisation, etc.
Les moteurs pas à pas peuvent être utilisés dans tous les mécanismes nécessitant un contrôle précis et un mouvement rotatif/linéaire.
Avantages des moteurs pas à pas:
Le moteur pas à pas peut atteindre un contrôle précis même sans encodeurs en boucle fermée / sans système de rétroaction, et ils n'ont pas de brossage électrique.Il n'y a donc pas d' interférences électromagnétiques et d' étincelles électriques.Dans certains cas, ils peuvent remplacer les moteurs à brosses/moteurs sans brosses en courant continu.
Les moteurs pas à pas sont faciles à contrôler avec les conducteurs, et cette caractéristique établit sa position importante dans le domaine du contrôle précis.
1- contrôle précis réalisable, programmable
2Sans interférences électromagnétiques et étincelles électriques
3. Petite taille
4Un prix raisonnable.
5Faible bruit
6. longue durée de vie
Les moteurs pas à pas sont largement utilisés dans toutes les industries.
Informations sur l'emballage et l'expédition:
Les échantillons sont emballés avec une éponge en mousse à l'intérieur d'une boîte en papier.
Pour la production en série, les produits sont emballés dans du carton en papier.
Pour le transport maritime (production de masse), les cartons sont emballés sur une palette.
Temps de livraison:
Par express ((DHL/UPS/Fedex/TNT): 5 à 12 jours
Par 4PX express: 10 à 20 jours
Expédition maritime: 40 à 60 jours (selon les pays)
FAQ:
Question 1: Êtes-vous un fabricant ou un commerçant?
Nous sommes un fabricant. Nous produisons nous-mêmes des moteurs.
Deuxième question:Où est votre usine?
Notre usine est située dans la ville de Changzhou. N'hésitez pas à nous rendre visite si vous voulez.
Question n° 3:Fournissez-vous des échantillons personnalisés / des échantillons gratuits?
Nous sommes en mesure de faire la personnalisation sur les échantillons, et il coûte un coût de personnalisation supplémentaire.
Non, nous n'envoyons pas d'échantillons gratuits.
Quatrième question:Quel est le délai pour les échantillons?
Pour les échantillons en stock, le délai est de 3 jours.
Pour les échantillons qui ne sont pas en stock, le délai est d'environ 15 jours.
Pour les échantillons personnalisés, le délai est d'environ 25 à 30 jours.
Question n° 5:Quel service de personnalisation fournissez-vous?
Nous avons une équipe de développement avec plus de 20 ans d'expérience.
Nous fournissons un service de personnalisation sur toutes sortes de composants de moteurs.
Du curseur du moteur, de la vis de plomb, de la conception des boîtes de vitesses.
Pour la longueur du câble, le type de connecteur et la conception FPC.
Question n° 6:Pouvons-nous signer un contrat de confidentialité si nous voulons développer un nouveau produit?
Oui, nous pouvons signer un contrat de confidentialité et protéger votre confidentialité.
N'hésitez pas à nous contacter si vous avez un nouveau projet à développer.
