SM1516 Moteur pas à pas à engrenages 5V CC 15mm de diamètre 18° Angle de pas avec boîte de vitesses de cylindre
Lieu d'origine | China |
---|---|
Nom de marque | VIC-TECH |
Certification | RoHS |
Numéro de modèle | SM1516-13GR |
Quantité de commande min | 1Unit |
Prix | $3.8~$8/Unit |
Détails d'emballage | The product is packed with pearl cotton, and the outside is in a carton. |
Délai de livraison | 10~30 days after receiving sample payment |
Conditions de paiement | MoneyGram, Western Union,Credit Card,T/T, L/C |
Capacité d'approvisionnement | 100000\ Units/year |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMotor type | PM stepper motor+ gearbox | Motor size | 15mm diameter |
---|---|---|---|
Step angle | 18°/gear ratio | Resistance | 10Ω/phase |
Gear ratio | 10:1 to 350:1 | Gearbox type | 13GR cylinder gearbox |
SM1516-13GR boîte de vitesses cylindrique de 15 mm de diamètre 5V DC 18° angle pas à pas PM moteur pas à pas
Définition:
C'est un moteur pas à pas à aimant permanent de 15 mm monté avec une boîte de vitesses au dessus.
La boîte de vitesses est une boîte de vitesses à cylindres 13GR (15,5 mm de diamètre)
Nous avons différents rapports de vitesse à choisir, de 10:1 à 350:1.
Le client peut choisir le rapport de vitesse approprié en fonction de ses besoins en vitesse/couple.
Il y a un engrenage sur l'arbre de la boîte de vitesses, et nous pouvons le retirer si les clients n'en ont pas besoin.
En général, l'arbre de sortie est l'arbre D.
Le connecteur est le Molex 51021-0400 (connecteur régulier à 4 broches de 1,25 mm de hauteur), et nous pouvons le remplacer par un autre type de connecteur si les clients le souhaitent.
Paramètres du moteur:
Le numéro de modèle. | Pour les appareils à commande numérique |
Type de moteur | Moteur à pas bipolaire |
Angle de pas | 18°/ratio d'engrenage |
Voltage nominal | 5V en courant continu |
Résistance de la bobine | 10Ω |
La phase n°. | 2 phases |
Type de connecteur | Molex 51021-0400: |
Type de boîte de vitesses | 13GR (15,5 mm de diamètre) |
Paramètres de la boîte de vitesses:
Rapport des engins | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
Proportion précise | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
Nombre de dents | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
Niveaux des engins | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
Efficacité | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
Rapport des engins | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
Proportion précise | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
Nombre de dents | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
Niveaux des engins | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
Efficacité | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
Dessin de conception:

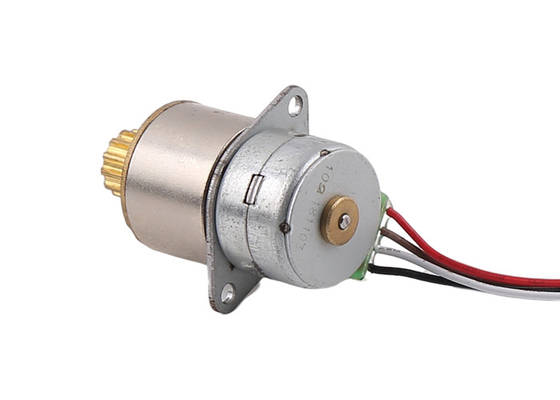

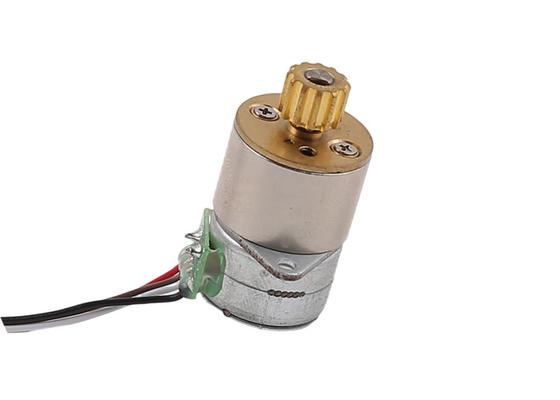

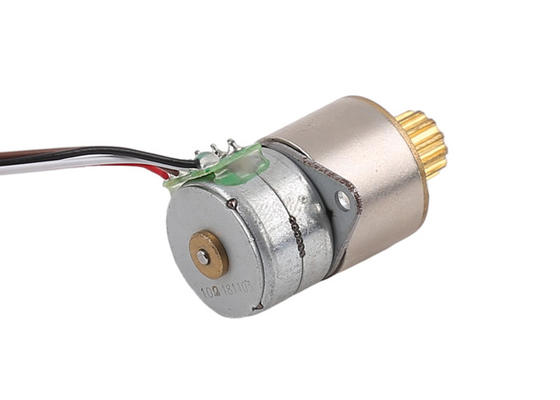

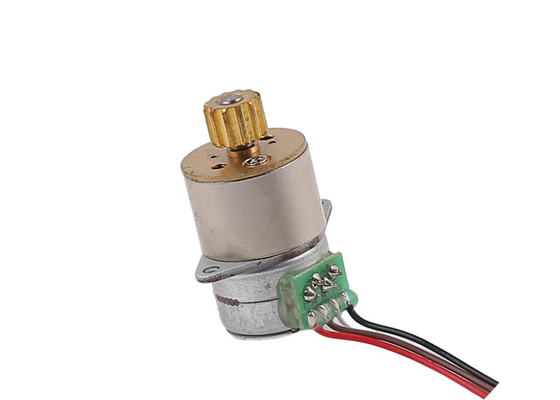

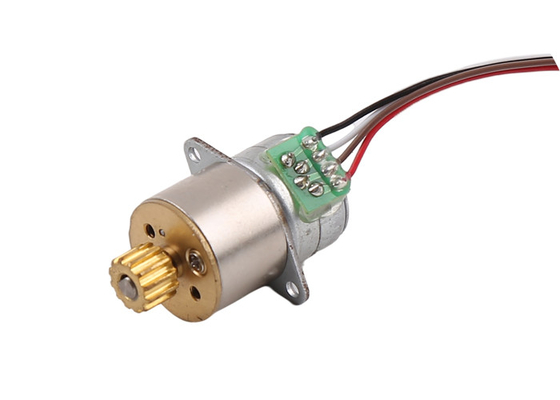

Affichage du produit:
Application des moteurs pas à pas:
Les moteurs pas à pas sont utilisés pour le contrôle précis, largement utilisés sur l'équipement médical, l'imprimante 3D, le contrôle de précision industriel, l'équipement d'automatisation, etc.
Les moteurs pas à pas peuvent être utilisés dans tous les mécanismes nécessitant un contrôle précis et un mouvement rotatif/linéaire.
Avantages des moteurs pas à pas:
Le moteur pas à pas peut atteindre un contrôle précis même sans encodeurs en boucle fermée / sans système de rétroaction, et ils n'ont pas de brossage électrique.Il n'y a donc pas d' interférences électromagnétiques et d' étincelles électriques.Dans certains cas, ils peuvent remplacer les moteurs à brosses/moteurs sans brosses en courant continu.
Les moteurs pas à pas sont faciles à contrôler avec les conducteurs, et cette caractéristique établit sa position importante dans le domaine du contrôle précis.
1- contrôle précis réalisable, programmable
2Sans interférences électromagnétiques et étincelles électriques
3. Petite taille
4Un prix raisonnable.
5Faible bruit
6. longue durée de vie
Les moteurs pas à pas sont largement utilisés dans toutes les industries.
Informations sur l'emballage et l'expédition:
Les échantillons sont emballés avec une éponge en mousse à l'intérieur d'une boîte en papier.
Pour la production en série, les produits sont emballés dans du carton en papier.
Pour le transport maritime (production de masse), les cartons sont emballés sur une palette.
Temps de livraison:
Par express ((DHL/UPS/Fedex/TNT): 5 à 12 jours
Par 4PX express: 10 à 20 jours
Expédition maritime: 40 à 60 jours (selon les pays)
FAQ:
Question 1: Êtes-vous un fabricant ou un commerçant?
Nous sommes un fabricant. Nous produisons nous-mêmes des moteurs.
Deuxième question:Où est votre usine?
Notre usine est située dans la ville de Changzhou. N'hésitez pas à nous rendre visite si vous voulez.
Question n° 3:Fournissez-vous des échantillons personnalisés / des échantillons gratuits?
Nous sommes en mesure de faire la personnalisation sur les échantillons, et il coûte un coût de personnalisation supplémentaire.
Non, nous n'envoyons pas d'échantillons gratuits.
Quatrième question:Quel est le délai pour les échantillons?
Pour les échantillons en stock, le délai est de 3 jours.
Pour les échantillons qui ne sont pas en stock, le délai est d'environ 15 jours.
Pour les échantillons personnalisés, le délai est d'environ 25 à 30 jours.
Question n° 5:Quel service de personnalisation fournissez-vous?
Nous avons une équipe de développement avec plus de 20 ans d'expérience.
Nous fournissons un service de personnalisation sur toutes sortes de composants de moteurs.
Du curseur du moteur, de la vis de plomb, de la conception des boîtes de vitesses.
Pour la longueur du câble, le type de connecteur et la conception FPC.
Question n° 6:Pouvons-nous signer un contrat de confidentialité si nous voulons développer un nouveau produit?
Oui, nous pouvons signer un contrat de confidentialité et protéger votre confidentialité.
N'hésitez pas à nous contacter si vous avez un nouveau projet à développer.
