Moteur pas à pas à vis linéaire de haute précision SM20-34L-T

Moteur pas à pas linéaire à vis à plomb SM20-34L-T

Définition:

Il s'agit d'un moteur pas à pas PM de 15 mm de diamètre relié à un curseur en laiton.

Il y a deux roulements linéaires sur le curseur du moteur, et ils fournissent un soutien solide au curseur, et s'assurer que le curseur se déplace en douceur.

Le curseur du moteur est fabriqué à partir d'une machine CNC, de sorte que le coût est beaucoup plus élevé que les curseurs en plastique.

(Les curseurs POM en plastique sont fabriqués à partir de moules d'injection)

Les clients peuvent choisir des rouleaux en plastique si vous voulez économiser.

La vis à plomb est une vis M3*P0.5 ordinaire et la longueur de la vis à plomb est réglable.

La course/distance de déplacement du moteur est déterminée par la longueur de la vis de plomb.

Paramètres:

Dessin de conception:

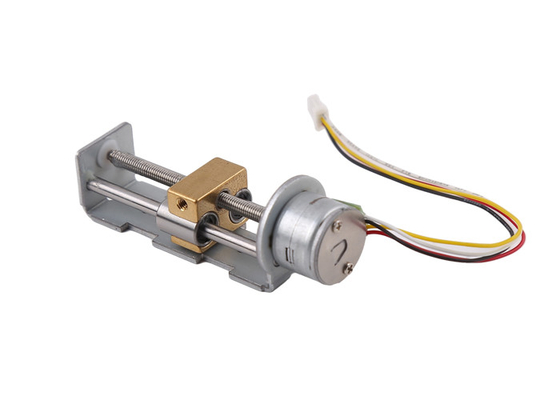

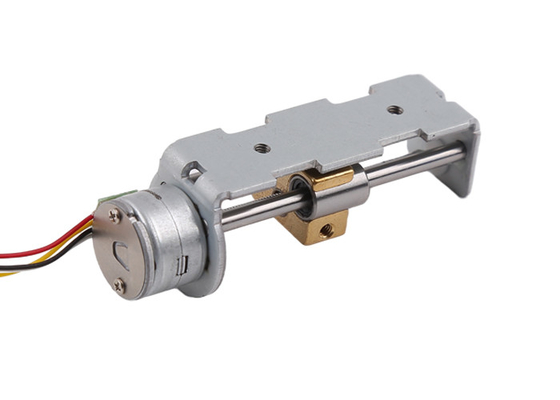

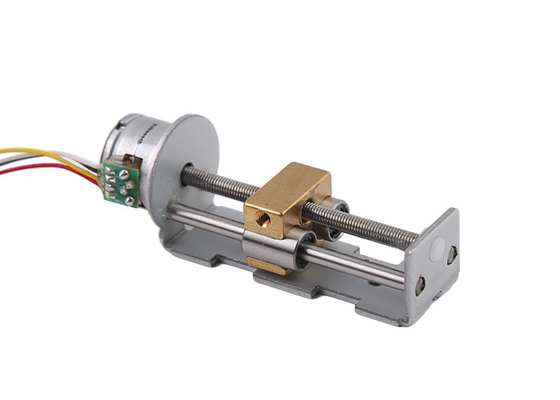

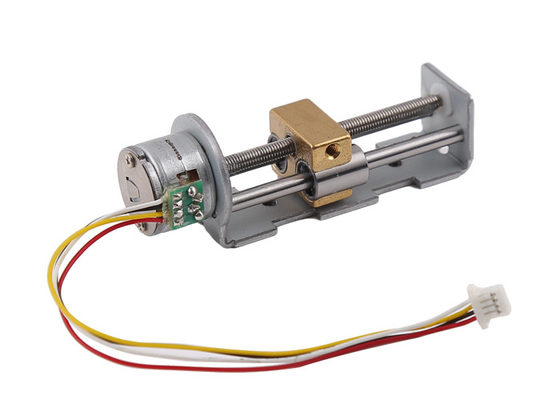

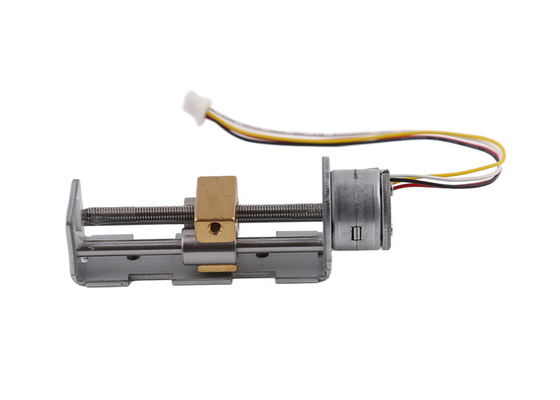

Affichage du produit:

À propos du moteur pas à pas linéaire avec curseur:

Notre moteur à glisser est un ensemble complet comprenant moteur + vis de plomb + support + glisser.

L'angle de marche du moteur est généralement de 18°/pas, ce qui signifie 20 pas pour chaque tour.

Lorsque le moteur tourne un tour, le curseur déplace un fil.

Pour les vis à plomb à démarrage unique: accélération = plomb.

Donc, la longueur d'étape est (longueur d'étape signifie déplacement linéaire glisser voyages, lorsque le moteur pas à pas prendre exactement une étape):

Lecteur de vis de plomb/étapes de chaque rotation

Par exemple, si la vis de plomb est M2*0.4P (0,4 mm de hauteur de la vis de plomb régulière M2), l'angle de pas du moteur est de 18°, la longueur de pas de ce moteur est de 0,4 mm/20 = 0,02 mm/pas.

En outre, la longueur de vis de plomb est personnalisable, et nous devons également ajuster la conception de support, si vous personnalisez la longueur de vis de plomb.

Application des moteurs pas à pas:

Les moteurs pas à pas sont utilisés pour le contrôle précis, largement utilisés sur l'équipement médical, l'imprimante 3D, le contrôle de précision industriel, l'équipement d'automatisation, etc.

Les moteurs pas à pas peuvent être utilisés dans tous les mécanismes nécessitant un contrôle précis et un mouvement rotatif/linéaire.

Avantages des moteurs pas à pas:

Le moteur pas à pas peut atteindre un contrôle précis même sans encodeurs en boucle fermée / sans système de rétroaction, et ils n'ont pas de brossage électrique.Il n'y a donc pas d' interférences électromagnétiques et d' étincelles électriques.Dans certains cas, ils peuvent remplacer les moteurs à brosses/moteurs sans brosses en courant continu.

Les moteurs pas à pas sont faciles à contrôler avec les conducteurs, et cette caractéristique établit sa position importante dans le domaine du contrôle précis.

1- contrôle précis réalisable, programmable

2Sans interférences électromagnétiques et étincelles électriques

3. Petite taille

4Un prix raisonnable.

5Faible bruit

6. longue durée de vie

Informations sur l'emballage et l'expédition:

Les échantillons sont emballés avec une éponge en mousse à l'intérieur d'une boîte en papier.

Pour la production en série, les produits sont emballés dans du carton en papier.

Pour le transport maritime (production de masse), les cartons sont emballés sur une palette.

Temps de livraison:

Par express ((DHL/UPS/Fedex/TNT): 5 à 12 jours

Par 4PX express: 10 à 20 jours

Expédition maritime: 40 à 60 jours (selon les pays)
