Tracteur bipolaire 20 mm Micro Slider Motor pas à pas vis à plomb 66 mm Traction moteurs linéaires Caractéristiques pour les distributeurs automatiques

moteurs linéaires à deux pôles à vis à plomb de 66 mmcaractéristiques:

SM20-66L est un moteur à micro-étape de précision, l'arbre de sortie a une vis de plomb d'une inclinaison de 0,5 mm, et la vis de plomb et la vis de plomb supportées par la vis de plomb tournent en poussée.
Mini carrosserie, poussée de 10 N, course de 75 mm, déplacement de 0,0277 mm par étape, et peut être terminée en 3,5 secondes au plus vite.
En raison de sa petite taille, de sa haute précision et de son contrôle facile, ce micro-stepping
Comme l'arbre de sortie du moteur est une vis de plomb, lors de la rotation de la vis de plomb, la vis de plomb entraîne le curseur à avancer et revenir.Cela fournit facilement des actions telles que l'avant et l'arrièreEn outre, le moteur pas à pas peut contrôler avec précision la vitesse, le nombre de tours, etc., ce qui détermine également la vitesse de mouvement du curseur,et la position du mouvement est contrôlable avec précisionLa précision de positionnement peut être contrôlée à 0,05 mm.
En raison des caractéristiques ci-dessus, ces moteurs sont largement utilisés dans les équipements de beauté, les équipements médicaux de précision, les distributeurs automatiques, les tests rapides et d'autres domaines.
La partie d'entrée du moteur est un fil de connexion, mais il peut être changé en forme de fil de connexion, PCB, FPC, etc. selon les besoins du client.
Les supports de montage peuvent être personnalisés selon les exigences du client

Application principale

1) Ledistributeur automatique

2) Instruments optiques

3) Dispositifs médicaux de précision

4)équipements de beauté

Autres applications de contrôle de précision

Moteur pas à pas à vis à vis à plomb de 20 mm M3Les spécifications:

Dessin d'un moteur pas à pas à glisser en plastique de 20 mm à course de 66 mm:

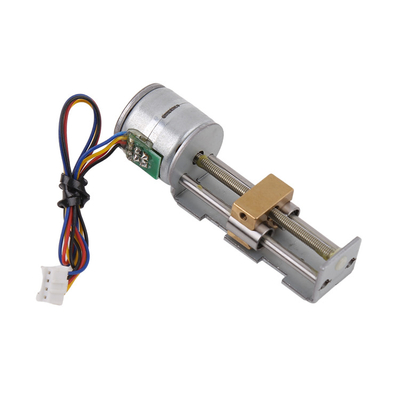

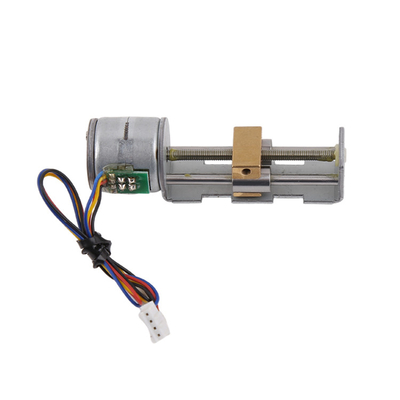

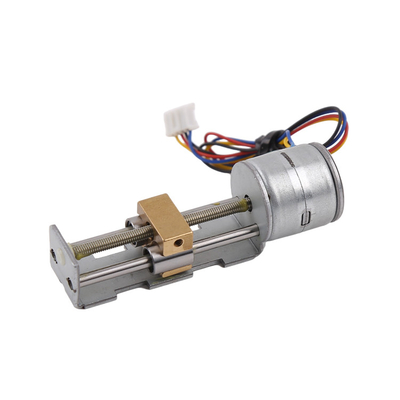

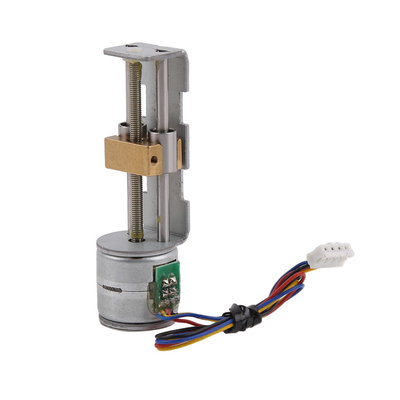

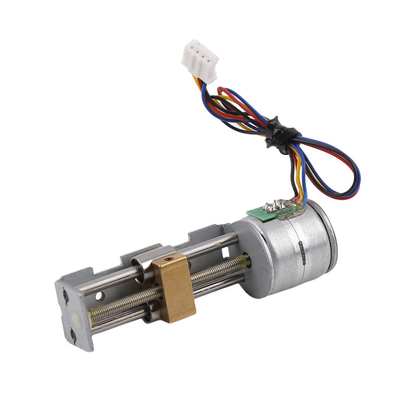

Affichage du produit pour moteur pas à pas à glisser en plastique de 20 mm:

Les clients peuvent personnaliser le contenu:

1En ce qui concerne le diamètre extérieur du produit, différentes tailles telles que 6 8 10 15 20 25 mm peuvent être sélectionnées en fonction de l'environnement d'utilisation du client, de la résistance de l'espace, etc.

2. La position de sortie du moteur peut être librement sélectionnée dans une plage de 360 degrés, afin de répondre aux exigences d'installation dans le meilleur état.Les PCB, FPC épingle nue.

2Selon les exigences des clients, la course efficace du moteur peut être personnalisée dans une certaine plage, en tenant compte principalement du diamètre et de la longueur de la vis.

habituellement la longueur maximale de la vis M2 peut être de 50 mm, la vis M3 peut être de 100 mm, et la vis M4 peut être de 100 mm. peut faire 150 mm.L'utilisation d'une vis en plomb d'un diamètre excessivement grand pour un petit moteur consomme beaucoup d'énergie, il convient donc de prendre en considération de manière exhaustive le choix d'un moteur.

4Le matériau du curseur est généralement en plastique, facile à former et économique.

Lorsque le client a un environnement d'utilisation et des exigences particulières, le curseur peut également être fabriqué à partir de pièces métalliques.

Bien sûr, le coût sera relativement élevé, ce qui est déterminé en fonction des exigences du client pour la forme et la taille du curseur.
