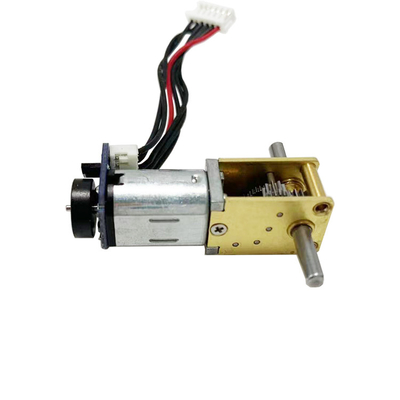

Moteur à courant continu à brosse N20 équipé d'une boîte de vitesses à ver et d'un encodeur magnétique

Le N20 est un moteur à engrenages en courant continu qui utilise un moteur à courant continu à dessin de fil de métal précieux et est équipé d'un réducteur métallique de précision.d'un diamètre extérieur de 12 et d'une surface plane de 10La longueur du moteur est de 15 mm et la longueur de la boîte de vitesses de 18 mm. Les moteurs à courant continu sont largement utilisés dans des domaines tels que les caméras, les photocopieuses, les serrures de porte, les entraînements optiques, les instruments de précision,et les caméras en raison de leur technologie mature, peu coûteux, et contrôle de conduite simple.
Après avoir été équipé d'une boîte de vitesses, le couple augmente considérablement, la vitesse diminue et il est facile de le contrôler.

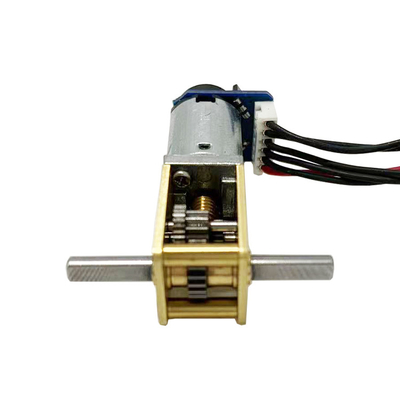

Pour les boîtes de vitesses, nous avons différents rapports de vitesses parmi lesquels vous pouvez choisir, boîtes de vitesses ordinaires et boîtes de vitesses à ver.Pour les engrenages à ver, l'arbre de sortie est perpendiculaire à l'arbre du moteur.
Notre boîte de vitesses est transformée et assemblée à l'aide de machines-outils importées pour que la précision de chaque engrenage soit supérieure à celle des autres fabricants du même secteur.la boîte de vitesses est stable, faible bruit, haut rendement, structure fiable, longue durée de vie et bonne qualité.

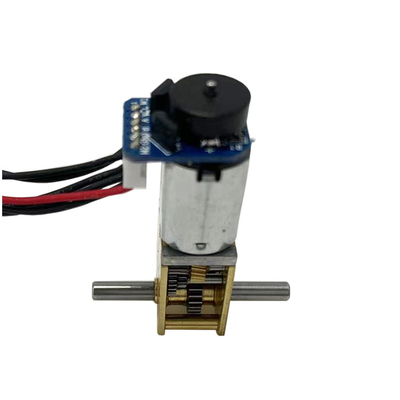

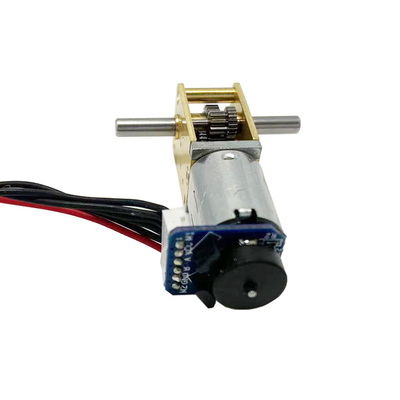

Il y a un codeur connecté au bas du moteur. C'est un codeur magnétique avec des éléments Hall. L'élément Hall peut tester la position de l'anneau magnétique.
Par conséquent, lorsque le moteur tourne une révolution, plusieurs impulsions de signal sont générées (le nombre d'impulsions dépend des pôles magnétiques sur l'anneau magnétique).le moteur fournira des signaux de rétroaction, et les utilisateurs peuvent déterminer le nombre de tours de rotation du moteur en fonction du signal du codeur.

Dimension mécanique: mm

Applications typiques

• Équipements de bureau automatiques
• Imprimante/alimentateur de papier
• Équipement bancaire
• Coffre-fort
• Équipement publicitaire
• Appareils électroménagers
• Fermetures de porte électriques

Paramètres du moteur:

À propos de la structure du moteur CC

Le schéma ci-dessus montre la structure de base d'un moteur à brossage en courant continu.
Ce type de moteur à courant continu est composé d'un stator, d'un rotor, de pinceaux et d'un commutateur.la partie de la brosse génère des étincelles et n'est pas adaptée à une utilisation spéciale.
Le mouvement relatif des brosses et du commutateur est facile à porter, et la durée de vie du moteur à brossage en courant continu avec une structure commune n'est généralement pas très longue, généralement de 200 à 2000 heures.Pour les clients qui ont des exigences strictes en matière de durée de vie du moteur, il est recommandé de choisir le moteur pas à pas.

Présentation détaillée du produit
