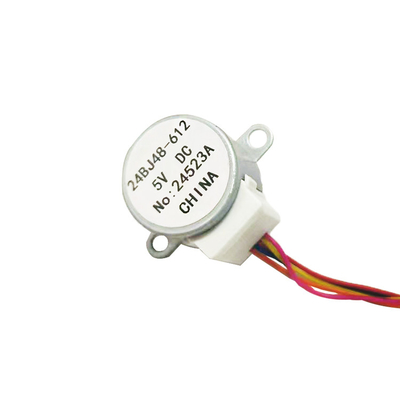

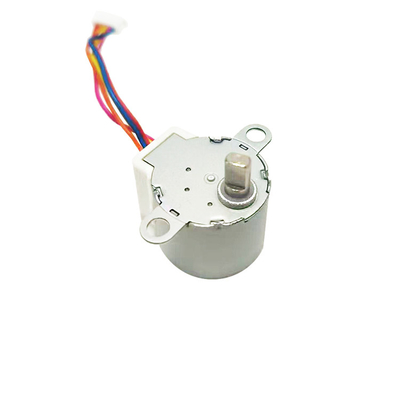

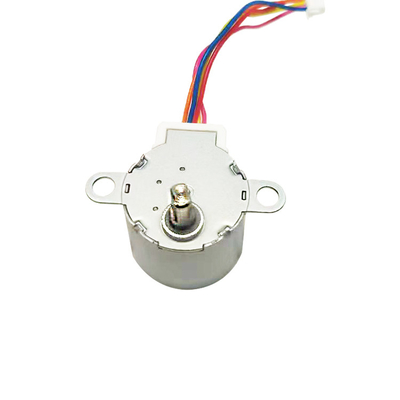

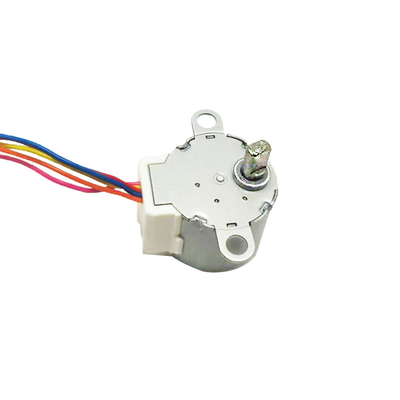

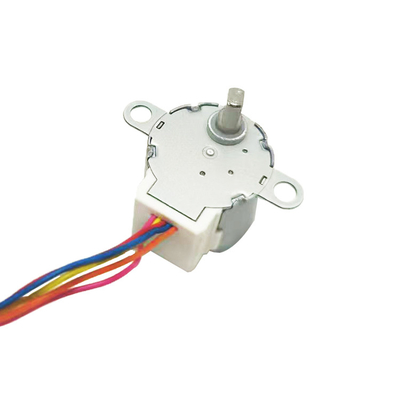

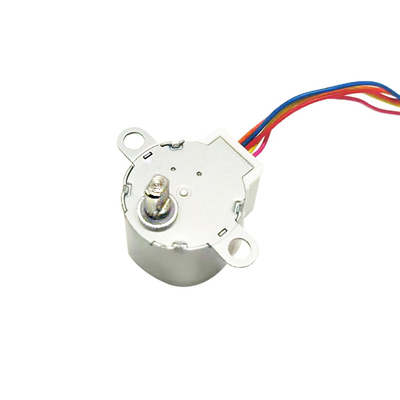

24 mm 24BYJ48 Unipolaire 4 phases 86.4Moteur pas à pas à réducteur à rapport 1:1
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | Le numéro de téléphone de l'établissement: |
| Quantité de commande min | 1 unité |
| Prix | $0.75~3/unit |
| Détails d'emballage | Paquet d'exportation standard, ou peut être personnalisé |
| Délai de livraison | 15 à 30 jours ouvrables |
| Conditions de paiement | MoneyGram, Western Union, carte de crédit, T/T, L/C |
| Capacité d'approvisionnement | 10000Units/month |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Le type | Moteur pas à pas de boîte de vitesse | phase n°. | 4 phases (unipolaires) |
|---|---|---|---|
| Résistance de la bobine | 60Ω/phase | Voltage nominal | C.C 5V |
| Ratio d'engrenage | 86,4 | Angle de pas | 50,625 °/86.4 |
| Mettre en évidence | Moteur pas à pas à réducteur à engrenages de 24 mm,Moteur pas à pas à réducteur à engrenages à 4 phases,86.4Proportion 1:1 Moteur pas à pas réducteur à engrenages |
||
Description de produit
24 mm 24BYJ48 moteur pas à pas à réducteur à engrenages unipolaire à quatre phases86.4
C'est un moteur pas à pas à aimant permanent de 24 mm de diamètre avec une boîte de vitesses avec un rapport de vitesse de 86.4:1.
C'est un moteur unipolaire à 5 fils en 4 phases.
Le câble rouge est le fil commun au milieu de chaque phase.
La température ambiante de fonctionnement est de 105°C, grade d'isolation B
La boîte de sortie est faite de matériau PBT, engrenages entièrement métalliques
Toute la machine doit satisfaire aux exigences du "Règlement sur la gestion des matériaux de protection de l'environnement" de l'entreprise
Ce moteur est bon marché et fiable en qualité, et est largement utilisé dans les industries des appareils électroménagers tels que les climatiseurs, les systèmes domestiques intelligents et les toilettes intelligentes.
En outre, nous fournissons également des services personnalisés pour les rapports d'engrenages, la résistance de bobine, le nombre de phases et les types de connecteurs.
Si vous avez besoin, vous pouvez me contacter à tout moment.
Paramètre:
| Nom du produit | Moteur 24BYJ48 | |||
| Le numéro de modèle. | Le numéro de téléphone de l'établissement: | |||
| Voltage nominal | 5 V de courant continu | |||
| La phase n°. | 4 phases | |||
| Résistance (25°C) | 60Ω/phase ± 7% | |||
| Angle de pas de sortie | 5.625°/86. Je vous en prie.4 | |||
| Ratio d'engrenage | 1:86.4 | |||
| Le couple | Le système d'aération doit être équipé d'un système d'aération de puissance de l'ordre de 55 mN.m. | |||
| Fréquence de déchargement | ≥ 500 Hz | |||
| Fréquence de sortie-décharge | ≥ 900 Hz | |||
| Résistance à l'isolation | ≥ 100 mΩ | |||
Options de personnalisation:
Numéro de modèle: 24BYJ48
L'angle d'inclinaison est le suivant: ((1 à 2 phases de conduite) 5,625°/64; (2 à 2 phases de conduite) 11,25°/étape
Le rapport des engrenages: 16:1 / 25:1 / 32:1 / 48.8Je ne sais pas.1
Éléments personnalisables:
Voltage: 5 à 24 V; rapport d'engrenage, matériau d'engrenage, arbre de sortie, conception du capuchon du moteur
|
Voltage (V) |
Résistance (Ω) |
Le couple de traction 100 PPS (mN*m) |
Le couple de freinage (mN*m) |
Déchargement en tirage Fréquence (PPS) |
| 5 | 18 | ≥ 98 | ≥ 29.4 | ≥ 500 |
| 12 | 60 | ≥ 117 | ≥ 29.4 | ≥ 500 |
| 12 | 70 | ≥ 68,7 | ≥ 29.4 | ≥ 500 |
| 12 | 200 | ≥ 68,7 | ≥ 29.4 | ≥ 500 |
| 12 | 300 | ≥ 58,8 | ≥ 29.4 | ≥ 500 |
Dessin de conception (unité: mm)
Affichage du produit:
Caractéristiques techniques
Points marquants de l'application
La valeur de l'éclairage est calculée en fonction de l'éclairage de l'appareil.Les possibilités de remontage
Imprimantes, photocopieurs, stockage de donnéesSans entretien - le moteur est sans pinceau
Applications médicales Analyseurs de distribution de pilulesRentabilité - conception compacte, coût d'intégration réduit
Autres industries et applications RobotiqueContrôle numérique - Facile à utiliser avec un micro-processeur
Télécommunication Positionnement des antennes Lignes de commutation Contrôle en boucle ouverte - Pas besoin de codeurs
Applications typiques
- Analyseur de salive
- Analyseur de sang
- Machine à souder
- Produits de sécurité intelligents
- Splicer à fusion de fibres
- Électronique numérique
Type de connexion par câble
Méthode d'entrée du moteur avec type de broche, FPC, PCB, fil de plomb, etc.
Ils peuvent être personnalisés en fonction des besoins du client.
Type d'arbre
Out standard de l'arbre comme suit,peut également être personnalisé en raison des dessins de l'utilisateur
Bienvenue à contacter le service client pour plus de types
-
Type rond: DIA3 mm. 4 mm. 5 mm
-
Type de coupe en D: DIA3-D2.5 DIA4-D3 etc.
-
Type de vis: M3 M4 M5 série
-
Type de piège
-
Type de coupe I: DIA3-I2 DIA4-I3
-
Autre type: puits avec trou, etc.
Type de couvercle du dispositif
Les modèles réguliers sont présentés sur la figure, et les tailles spéciales peuvent être personnalisées.
