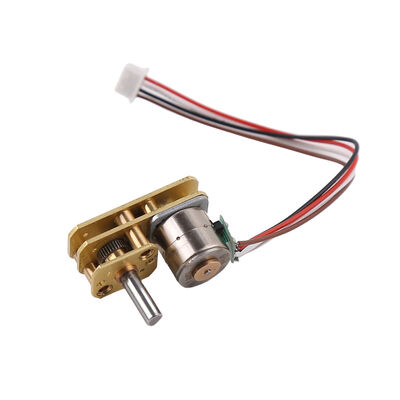

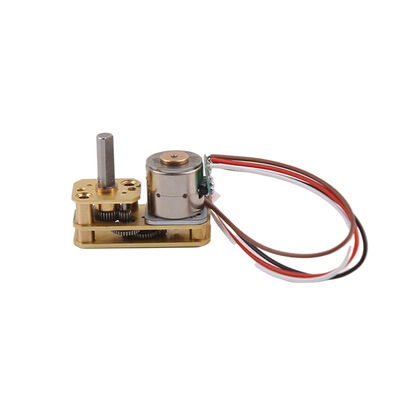

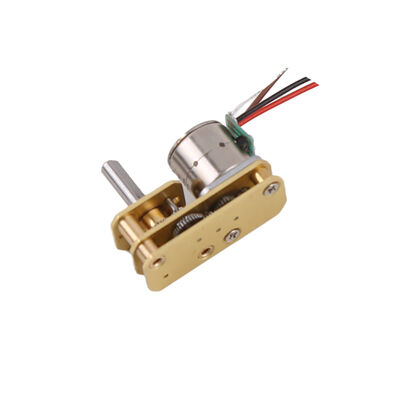

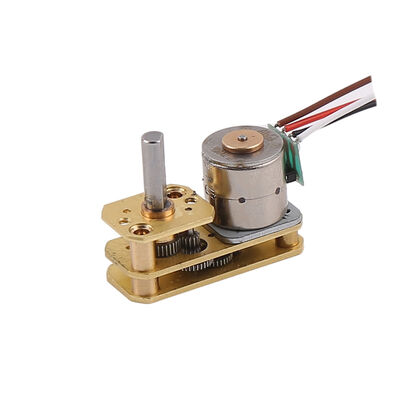

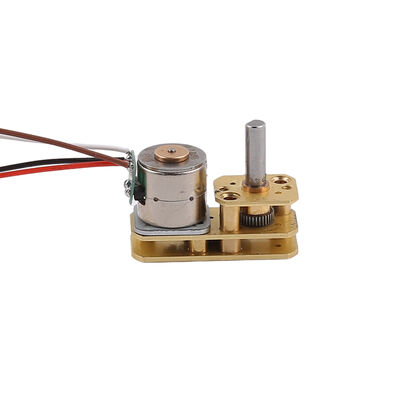

phase à angle droit horizontale du moteur pas à pas 2 du moteur pas à pas 10mm d'engrenage à vis sans fin 5V

  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
Place of Origin China
Nom de marque Vic-Tech motor
Certification RoHS
Model Number SM10-817G
Minimum Order Quantity 1 pc
Prix US$2.7~10
Packaging Details The product is packed with pearl cotton, and the outside is in a carton. Most bulk products use pallets for easy transportation and product protection
Delivery Time 3~15 days
Payment Terms T/T, D/P
Supply Ability 100000/month

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Type Permanent Magnet Geared Stepper Motor Phase 2 Phase
Current / Phase 0.15A Step Angle(degrees) 1.8 Degree
Rated Voltage 5V Or As Request Motor Length 16 Mm
Motor Weight 18 G Resistance 40 ±10%ohm
Shaft Customizable Gear Reduction Ratio 10:1~1000:1
Mettre en évidence

Moteur pas à pas à vis sans fin 5V

,

Moteur pas à pas à angle droit 10mm

,

Moteur pas à pas horizontal à 2 phases
Laisser un message
Description de produit

Moteur pas à pas à engrenages de 10 mm 5V moteur à angle droit horizontal 2 phases moteur mini-engrenage

phase à angle droit horizontale du moteur pas à pas 2 du moteur pas à pas 10mm d'engrenage à vis sans fin 5V 0



Il s'agit d'un moteur à engrenages de la série 1024GB, qui est un produit spécial utilisant un moteur pas à pas de 10 mm et une connexion spéciale d'un réducteur de 10 * 24 mm. Il convient aux instruments laser, équipements médicaux,appareils à fusion de fibres, etc. décélération de match

Si la vitesse diminue, le couple augmente.



Tous ses composants sont traités dans des équipements de précision, et en même temps, il adopte une technologie d'assemblage avancée et fiable, et présente les caractéristiques d'une haute efficacité de transmission,faible bruit et fiabilité élevée.

Le rapport de réduction est de 1: 10 1: 501 1: 100 1: 15 1: 200 1: 350 1: 380, peut être personnalisé 1: 500 1: 700 1: 1000

Le rapport de réduction peut être sélectionné en fonction des différentes exigences de régime du couple,

L'équipe de notre entreprise possède plus de 10 ans d'expérience dans la conception, le développement et la production de micro moteurs, de sorte que nous pouvons développer et concevoir des produits en fonction des besoins particuliers de nos clients!



La demande du client est la direction de nos efforts, n'hésitez pas à nous contacter à tout moment!



REMEMARQUE particulièrement importante



En raison de l'utilisation de la structure de l'engrenage à vers, l'ensemble du moteur a une structure compacte, mais l'efficacité de cette structure est relativement faible, il convient donc de prêter une attention particulière lors de sa sélection.





SM10-817G Paramètres principaux de l'étapeur de la boîte de vitesses:



Nom du produit Moteur pas à pas à engrenage à vers de 10 mm
Modèle Le numéro de série est le numéro de série.
R.E.La durée de vie 40Ω±7% (facultatif 20 15 10 ohms)
Max. fréquence de démarrage Pour les appareils à commande numérique, la valeur de la commande numérique doit être égale ou supérieure à:
Max. fréquence de mise à l'eau Pour les appareils à commande numérique, la valeur de l'indicateur doit être supérieure ou égale à:
Le couple de traction 3.5 gf-cm min. (AT 500 PPS, 5,0 V de courant continu)
TORQUE de sortie 4.2 gf-cm min. (AT 500 PPS, 5,0 V de courant continu)
La température de fonctionnement -0 à +55 °C
RAPPORTION des engrenages 10 à 1000
Service OEM et ODM Disponible
L'efficacité 10 à 20%
RANGE de vitesse Le moteur ((0~3000 tours par minute)





SM10-817GDessin de sortie du moteur pas à pas:



phase à angle droit horizontale du moteur pas à pas 2 du moteur pas à pas 10mm d'engrenage à vis sans fin 5V 1phase à angle droit horizontale du moteur pas à pas 2 du moteur pas à pas 10mm d'engrenage à vis sans fin 5V 2





La courbe du couple de l'engrenage pas à pas SM10-817G:



Comme il existe de nombreuses options de vitesse, le couple de sortie peut être le couple * rapport de vitesse * efficacité du moteur,et la situation spécifique sera généralement déterminée après l'essai de l'échantillon réelLa courbe de couple du moteur pas à pas SM15 est présentée ci-dessous à titre de référence.



phase à angle droit horizontale du moteur pas à pas 2 du moteur pas à pas 10mm d'engrenage à vis sans fin 5V 3



L'écran du moteur pas à pas SM10-817G:



phase à angle droit horizontale du moteur pas à pas 2 du moteur pas à pas 10mm d'engrenage à vis sans fin 5V 4

phase à angle droit horizontale du moteur pas à pas 2 du moteur pas à pas 10mm d'engrenage à vis sans fin 5V 5

Type de connexion par câble:

Méthode d'entrée du moteur avec type de broche

, FPC, PCB, fil de plomb etc. Ceux-ci peuvent être personnalisés en fonction des besoins du client.

phase à angle droit horizontale du moteur pas à pas 2 du moteur pas à pas 10mm d'engrenage à vis sans fin 5V 6



Type d'axe:

Out standard de l'arbre comme suit, peut également être personnalisé en raison des dessins de l'utilisateur

Bienvenue à contacter le service client pour plus de types

phase à angle droit horizontale du moteur pas à pas 2 du moteur pas à pas 10mm d'engrenage à vis sans fin 5V 7

  • Type rond: DIA3 mm. 4 mm. 5 mm
  • Type de coupe en D: DIA3-D2.5 DIA4-D3 etc.
  • Type de vis: M3 M4 M5 série
  • Type de piège
  • Type de coupe I: DIA3-I2 DIA4-I3
  • Autre type: puits avec trou, etc.
