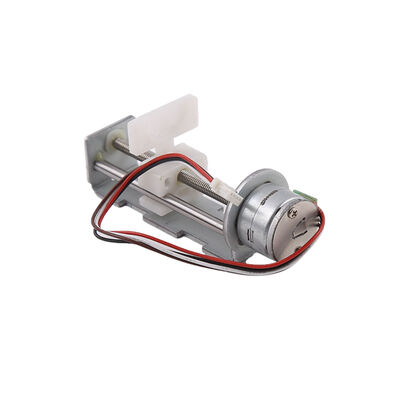

Moteur pas à pas à glissière 6V, diamètre 15mm, mini moteur pas à pas linéaire avec écrou coulissant en POM
| Lieu d'origine | Jiangsu, Chine (continentale) |
|---|---|
| Nom de marque | VIC-TECH |
| Certification | RoHS |
| Numéro de modèle | SM15-45L |
| Quantité de commande min | 1 |
| Prix | $4.5-$10 |
| Détails d'emballage | Vente des unités : Boîte en plastique simple d'article intérieure, paquet externe de boîte de papier |
| Délai de livraison | 15 ~ 30 jours après le paiement de l'échantillon |
| Conditions de paiement | Western Union, MoneyGram, carte de crédit, VISA, T/T |
| Capacité d'approvisionnement | 10000 PCS 45 jours |
Détails sur le produit
| Taper | Aimant permanent | Angle de pas | 18° |
|---|---|---|---|
| Phase | 2 | Courant / phase | 400 mA |
| Tension nominale | 6v | Résistance de la bobine | 15Ω±10% |
| Accident vasculaire cérébral | 45mm | Poussée | 6N/22,5 mm/s |
Description de produit
Projet de conception d'un moteur micro pas à pas de 15 mm de diamètre avec défilement en plastique pour fonctionnement linéaire
Il s'agit d'un moteur micro pas à pas de précision de 15 mm de diamètre avec une inclinaison de M3P0,5 mm sur l'arbre de sortie, qui est tourné en poussée par des vis et leurs supports.
L'angle de marche de base du moteur est de 18 degrés, et le moteur fonctionne à 20 pas par semaine, de sorte que la résolution de déplacement peut atteindre 0,02 mm, ce qui permet un contrôle précis.
La poussée d'un moteur de 15 mm de diamètre est d'environ 6 N, selon la fréquence de conduite du client, et peut être testée sur des échantillons réels
Le moteur est équipé d'un curseur en plastique pour faciliter le raccordement aux pièces du client, ce qui permet d'économiser des coûts.et la course efficace appropriée de la vis peut également être personnalisée en fonction des besoins réels du client
L'actionneur adopte une méthode de conduite segmentée pour répondre aux exigences.
En raison de ses excellentes caractéristiques telles que sa petite taille, sa haute précision et son contrôle facile, ce moteur pas à pas miniature est largement utilisé dans les produits industriels, les instruments optiques, les lentilles,équipement médical de précision, et des serrures automatiques.
La partie d'entrée du moteur adopte le FPC, mais elle peut être remplacée par des broches de connexion, des PCB et d'autres formes selon les besoins du client.
Le curseur du moteur peut être personnalisé en fonction des besoins d'installation du client
Dimension mécanique: mm
Application principale
1) Caméra
2) Instruments optiques
3) Les lentilles
4) Dispositifs médicaux de précision
5) Fermeture automatique des portes
Les spécifications
|
Nom du produit |
Moteur à vis à plomb de 15 mm |
|
Modèle |
Pour les appareils à moteur: |
| Voltage nominale | 6V de courant continu (IC du pilote: L6219) |
| CURRENT par phase | 400 mA/PHASE |
| Résistance de la bobine | 15土10% ohm /phase C 20C) |
| Poussée de sortie | Plus de 200 g par 500 p.p. |
| Nombre de phases | Deux phases |
| Angle de pas | 18 °/ÉTAPE |
| Méthode d'excitation | 1 1 2 Phases de l'excitation |
|
Max. fréquence de démarrage |
Plus de 900 PPS |
|
Je suis Max.RéponseLa fréquence |
Plus de 1200 PPS |
|
Le couple de traction |
Plus de 200g (AT 500PPS, 6V DC) |
|
Classe d'isolation |
Classe E pour les bobines |
|
Résistance à l'isolation |
100 V AC pendant une seconde |
|
Résistance à l'isolation |
50 MΩ (DC 100 V) |
|
La température de fonctionnement |
-0 ~ + 55 °C |
|
Service OEM et ODM |
Disponible |
Type de raccordement de fil à référence
Méthode d'entrée du moteur avec type de broche,Le FPC, le PCB, le fil de plomb, etc. peuvent être personnalisés en fonction des besoins du client.
