Moteur pas à pas linéaire à couple élevé de 12 Vdc moteur linéaire compact à axe fixe appliqué aux équipements d'automatisation des vannes

Moteur linéaire à couple élevé à axe fixe de 46 mm de diamètre compact

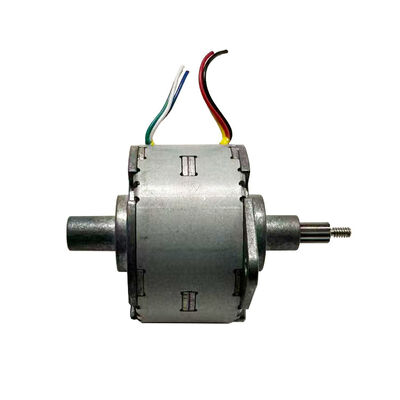

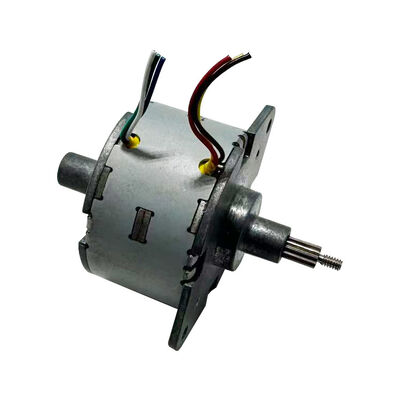

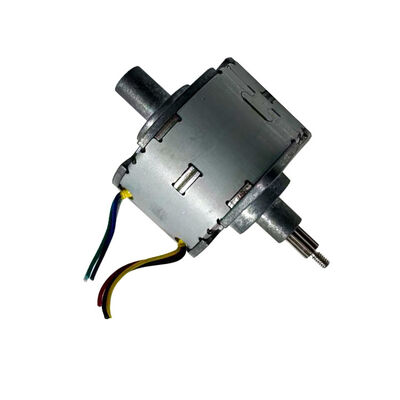

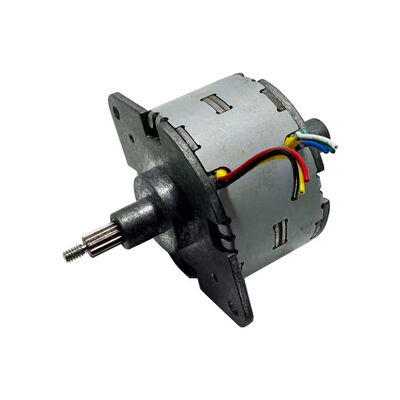

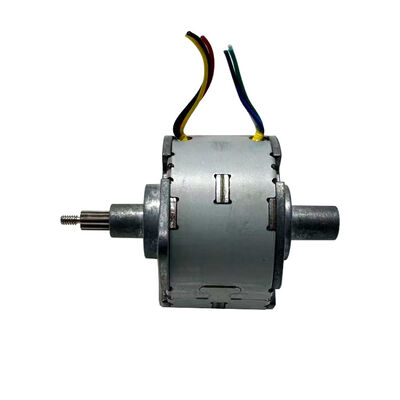

Il s'agit d'un moteur pas à pas linéaire à axe fixe d'un diamètre de 46 mm, spécialement conçu pour un mouvement linéaire de haute précision. L'espacement des trous de montage est de 55,5 mm, la course effective de la vis du moteur est de 24 mm et l'arbre de sortie est doté d'un arbre fileté pour accueillir les pièces d'accouplement du client.
Le diamètre de la vis est de 5,5 millimètres, avec un pas de 0,0254 millimètres, ce qui signifie que pour chaque pas effectué par le moteur, sa course est de 1,2192 millimètres. Ceci est crucial pour un contrôle de haute précision et convient aux situations de course courte où aucun dispositif anti-rotation ne peut être fourni.


Si vous souhaitez personnaliser des paramètres tels que la résistance de la bobine, la longueur du câble, etc., n'hésitez pas à nous contacter à tout moment.


Dimension mécanique : MM

Caractéristiques techniques

Ce produit est un produit breveté de la société. Il convertit la rotation du moteur en un mouvement linéaire par le biais du mouvement relatif
du rotor interne et de la vis. Il est principalement utilisé dans le contrôle des vannes, les boutons automatiques, les équipements médicaux, les machines textiles
textiles, les robots et autres domaines connexes.
Dans le même temps, la partie câblage externe peut utiliser quatre bornes (broches légères) ou des fils de connexion, ou FPC FFC PCB, etc.
selon les exigences du client.
La partie de sortie est linéaire.

Applications typiques

• Équipement médical

• Contrôle automatique

• Imprimante 3D

• Calibrage de précision

• Mesure de fluide de précision

• Mouvement de position précis

Spécifications








Caractéristiques typiques du scénario d'application :

Courte distance de déplacement (généralement moins de 50 mm)
Impossible de fournir un dispositif anti-rotation externe
Exigences élevées en matière de compacité structurelle
Besoin de pousser directement la charge

Service de personnalisation

Le moteur peut personnaliser la course normale de la vis,
Les connecteurs et les boîtiers de sortie peuvent être personnalisés selon les exigences du client
Précautions de sélection
Capacité de roulement latérale limitée : le manchon cannelé d'un moteur à arbre fixe est principalement conçu pour empêcher la rotation et ne peut pas supporter de forces latérales importantes. Si une charge latérale est requise, il est recommandé de choisir un modèle avec une conception à cannelure à billes.

Méthode d'installation : Généralement, le corps du moteur est fixe et la vis pousse directement la charge. Si la charge doit être connectée de manière fixe à la vis, il faut faire attention à savoir s'il y a un problème de surpositionnement dans le système.

Restrictions de course : le type à arbre fixe est plus adapté aux applications à course courte, et il est recommandé d'utiliser le type à arbre traversant pour les courses longues.

Exigences environnementales : le produit standard est conçu pour des environnements secs et non corrosifs et n'a pas de niveau de protection IP. Une protection supplémentaire est requise dans les environnements difficiles.

La relation entre la poussée et la vitesse : la poussée diminue avec l'augmentation de la vitesse de fonctionnement, et la sélection doit se référer à la courbe vitesse/poussée
